Obiettivo bi-telecentrico per telecamere 39mm (serie VCM71M)
Obiettivi telecentrici

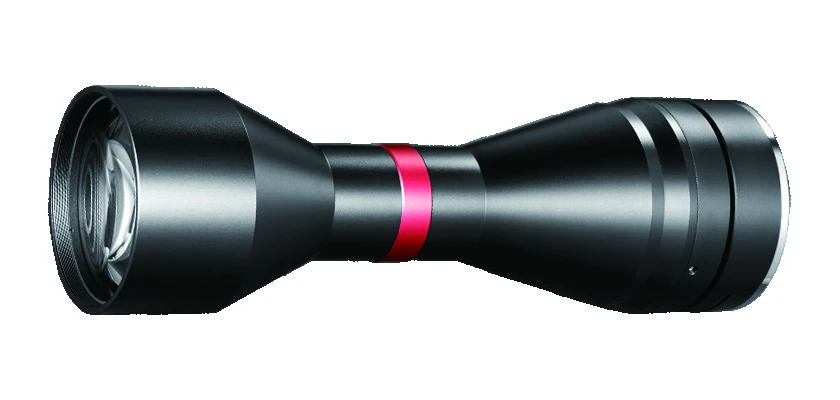

Obiettivo bi-telecentrico per telecamere 39mm, 0.929x, distanza di lavoro 119 mm (LS-VCM71M-42-AL)
Modello LS-VCM71M-42-AL
Serie di obiettivi bi-telecentrici per sensori fino a 71M (diam. 39 mm), F-Mount/Altro. I modelli sono denominati in base al campo visivo dell'oggetto (diam. mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Ottimizzato per telecamere 4/3"~35mm F-Mount
- Ideale per telecamere a scansione lineare 4K e 8K
- Campo visivo da 26mm a 300mm
- Risoluzione molto alta, bassa distorsione e qualità di immagine omogenea
- Garantisce ingrandimento costante su una profondità di campo definita
- Supporti personalizzati disponibili.
Specifiche
| Modello | LS-VCM71M-42-AL |
|---|---|
| Dimensione massima del sensore (diam. mm) | 39(71M) |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | F-Mount/Altro |
| F/# | 15.5 |
| MTF30 (lp/mm) | >75 |
| Lunghezza (mm) | 216.2 |
| Peso (kg) | 1.1 |
| Attacco | M58 |
| Ingrandimento (x) | 0.929 |
| Distanza di lavoro (mm) | 119±2 |
| Profondità di campo (mm) | ±1 |
| Campo visivo (diam. mm) | 42 |
| Distanza oggetto-immagine I/O (mm) | 357±3 |
| Migliore apertura (F/#) | 15.3 |
| Campo visivo con CHR 70M (31.0x21.7 sensore) (mm x mm) | 33.4x23.4 |
| Illuminazione LED telecentrica compatibile | LS-VCL-42-XW-Y |
| Formato sensore | 39 mm |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- 10 GigE telecamera a scansione area, 26 MP, 10GigE, Colore (LS-MV-2600C-10G)$5,519.00 · Acquista ora
- Telecamera a scansione area ad alta risoluzione, 31 MP, GigE, M/C (LS-CG300-4GM/C)$7,189.00 · Acquista ora
- Telecamera a scansione area 10 GigE, 46 MP, 10GigE, Colore/Monocromatica (LS-MV-4701C/M-10G)$7,269.00 · Acquista ora
- Telecamera a scansione area 10 GigE, 31 MP, 10GigE, Colore/Monocromatica (LS-MV-3100C/M-10G)$7,559.00 · Acquista ora
- Telecamera a scansione area ad alta risoluzione, 65 MP, Camera Link, Mono (LS-CG650-1CM)$8,219.00 · Acquista ora
- Telecamera a scansione area 10 GigE, 65 MP, 10GigE, Colore/Monocromatica (LS-MV-6500C/M-10G)$8,849.00 · Acquista ora
Altre dimensioni nell'obiettivo Bi-telecentrico per telecamere 39mm (serie VCM71M)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM71M-26-AL | 1.503x, WD 72 mm | da $999.00 | 13 disponibili in magazzino | Veda |
| LS-VCM71M-42P-AL | 0.931x, WD 118 mm, F-mount | $1,119.00 | 4 disponibili in magazzino | Veda |
| LS-VCM71M-36-AL | 1.08x, WD 111 mm | da $1,169.00 | 12 disponibili in magazzino | Veda |
| LS-VCM71M-48-AL | 0.814x, WD 128 mm | da $1,379.00 | 11 disponibili in magazzino | Veda |
| LS-VCM71M-48S-AL | 0.813x, distanza focale 138 mm, attacco F o altro | $1,379.00 | 3 disponibili in magazzino | Veda |
| LS-VCM71M-56-AL | 0.698x, WD 138 mm | da $1,519.00 | 10 disponibili in magazzino | Veda |
| LS-VCM71M-80P-AL | 0.488x, WD 230 mm, F-mount | $1,639.00 | 2 disponibili in magazzino | Veda |
| LS-VCM71M-64-AL | 0.613x, WD 187 mm | da $1,649.00 | 10 disponibili in magazzino | Veda |
| LS-VCM71M-64P-AL | 0.61x, WD 159 mm | da $1,649.00 | 11 disponibili in magazzino | Veda |
| LS-VCM71M-90-AL | 0.434x, WD 208 mm, F-mount | $1,779.00 | 3 disponibili in magazzino | Veda |
| LS-VCM71M-72-AL | 0.543x, WD 178 mm | da $1,789.00 | 12 disponibili in magazzino | Veda |
| LS-VCM71M-100P-AL | 0.393x, WD 238 mm, F-mount | $1,909.00 | 2 disponibili in magazzino | Veda |
| LS-VCM71M-80-AL | 0.487x, WD 229 mm | da $1,929.00 | 10 disponibili in magazzino | Veda |
| LS-VCM71M-100-AL | 0.419x, WD 254 mm | da $2,149.00 | 10 disponibili in magazzino | Veda |
| LS-VCM71M-110-AL | 0.351x, WD 251 mm | da $2,459.00 | 10 disponibili in magazzino | Veda |
| LS-VCM71M-120-AL | 0.325x, distanza focale 280 mm, attacco F o altro | $2,609.00 | 5 disponibili in magazzino | Veda |
| LS-VCM71M-136-AL | 0.287x, WD 288 mm | da $2,889.00 | 11 disponibili in magazzino | Veda |
| LS-VCM71M-150-AL | 0.261x, WD 301 mm | da $3,129.00 | 9 disponibili in magazzino | Veda |
| LS-VCM71M-170-AL | 0.23x, WD 318 mm | da $3,469.00 | 10 disponibili in magazzino | Veda |
| LS-VCM71M-190-AL | 0.205x, distanza focale 330 mm, attacco F o altro | $3,819.00 | 4 disponibili in magazzino | Veda |
| LS-VCM71M-240-AL | 0.163x, WD 410 mm | da $4,669.00 | 15 disponibili in magazzino | Veda |
| LS-VCM71M-300-AL | 0.13x, distanza focale 465 mm, attacco F o altro | $5,699.00 preventivo | 4 disponibili in magazzino | Veda |
