Obiettivi telecentrici

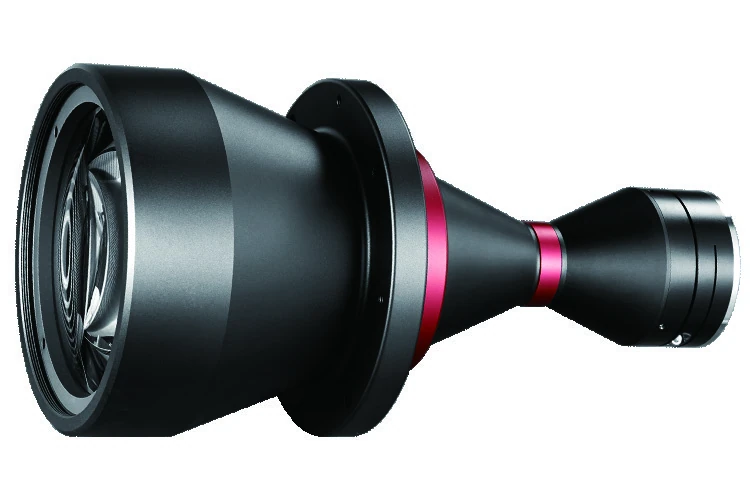

Obiettivo bi-telecentrico per telecamera 1.75", 0.153x, DFO 330 mm, 1.75", attacco F o Altro (LS-VCM175-190-AL)
Modello LS-VCM175-190-AL
Serie di obiettivi bi-telecentrici per sensori fino a 1.75" (diam. 29 mm), F-Mount/Altro. I modelli sono denominati in base al campo visivo dell'oggetto (diam. mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Campo visivo più ampio da 26mm fino a 300mm
- Bassa distorsione, buona telecentricità, apertura grande
- e una grande profondità di campo per applicazioni di alto livello.
Specifiche
| Modello | LS-VCM175-190-AL |
|---|---|
| Dimensione massima del sensore (diam. mm) | 29(1.75") |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | F-Mount/Altro |
| Ingrandimento (x) | 0.153 |
| Campo visivo dell'oggetto (dia. mm) | 190 |
| Distanza di lavoro (mm) | 330±5 |
| Migliore apertura (F/#) | 6.8 |
| MTF30 (lp/mm) | >130 |
| Profondità di campo (mm) | ±27.3@F16 |
| Lunghezza I/O (mm) | 827±5 |
| Campo visivo con CMV12000 (sensore 22.53x16.90) (mm x mm) | 147.3x110.5 |
| Campo visivo con PYTHON16k (sensore 18.43x18.43) (mm x mm) | 120.5x120.5 |
| Campo visivo con LineScan-2k/4k/8k (sensore 28.8mm) (mm x mm) | 188.2mm |
| Lunghezza (mm) | 450.0 |
| Peso (kg) | 11.4 |
| Illuminazione LED telecentrica compatibile | LS-VCL-190-XW-Y |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Il configuratore abbina telecamera, obiettivo, illuminatore, controllore di illuminazione e cavi tra loro e con questo componente.
Configuri un sistema Guida alla selezioneAltre dimensioni nell'obiettivo Bi-telecentrico per telecamere 1.75" (serie VCM175)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM175-26-AL | 1.115x, WD 72 mm, 1.75" | da $999.00 | 10 disponibili in magazzino | Veda |
| LS-VCM175-36-AL | 0.798x, WD 111 mm, 1.75" | da $1,169.00 | 11 disponibili in magazzino | Veda |
| LS-VCM175-42-AL | 0.686x, WD 119 mm, 1.75" | da $1,279.00 | 10 disponibili in magazzino | Veda |
| LS-VCM175-48-AL | 0.603x, WD 128 mm, 1.75" | da $1,379.00 | 10 disponibili in magazzino | Veda |
| LS-VCM175-48S-AL | 0.604x, DFO 138 mm, 1.75", montaggio F o altro | $1,379.00 | 3 disponibili in magazzino | Veda |
| LS-VCM175-56-AL | 0.517x, WD 138 mm, 1.75" | da $1,519.00 | 10 disponibili in magazzino | Veda |
| LS-VCM175-64-AL | 0.456x, WD 187 mm, 1.75" | da $1,639.00 | 10 disponibili in magazzino | Veda |
| LS-VCM175-64P-AL | 0.452x, WD 159 mm, 1.75" | da $1,649.00 | 12 disponibili in magazzino | Veda |
| LS-VCM175-72-AL | 0.401x, WD 178 mm, 1.75" | da $1,789.00 | 13 disponibili in magazzino | Veda |
| LS-VCM175-80-AL | 0.36x, WD 229 mm, 1.75" | da $1,929.00 | 12 disponibili in magazzino | Veda |
| LS-VCM175-90-AL | 0.322x, DFO 208 mm, 1.75", montaggio F o altro | $2,099.00 | 4 disponibili in magazzino | Veda |
| LS-VCM175-100-AL | 0.312x, WD 254 mm, 1.75" | da $2,149.00 | 13 disponibili in magazzino | Veda |
| LS-VCM175-110-AL | 0.261x, WD 251 mm, 1.75" | da $2,459.00 | 11 disponibili in magazzino | Veda |
| LS-VCM175-120-AL | 0.242x, DFO 280 mm, 1.75", montaggio F o altro | $2,609.00 | 2 disponibili in magazzino | Veda |
| LS-VCM175-136-AL | 0.214x, WD 288 mm, 1.75" | da $2,889.00 | 13 disponibili in magazzino | Veda |
| LS-VCM175-150-AL | 0.193x, WD 301 mm, 1.75" | da $3,129.00 | 15 disponibili in magazzino | Veda |
| LS-VCM175-170-AL | 0.171x, WD 318 mm, 1.75" | da $3,439.00 | 10 disponibili in magazzino | Veda |
| LS-VCM175-240-AL | 0.12x, WD 410 mm, 1.75" | da $4,669.00 | 12 disponibili in magazzino | Veda |
| LS-VCM175-300-AL | 0.097x, DFO 465 mm, 1.75", montaggio F o altro | $5,699.00 preventivo | 2 disponibili in magazzino | Veda |
