Obiettivo bi-telecentrico per telecamere 59mm (serie VCM16K)
Obiettivi telecentrici

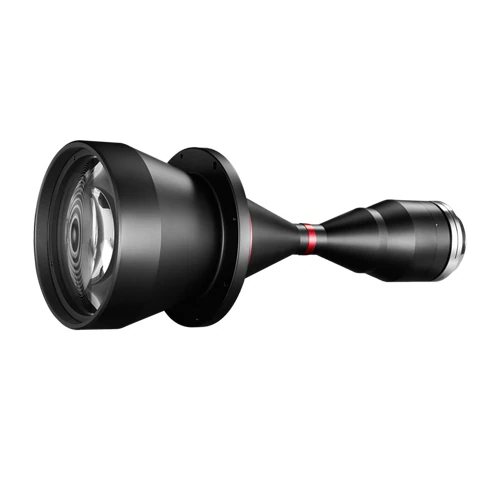

Obiettivo bi-telecentrico per telecamere 59mm, 1.256x, distanza di lavoro 128 mm (LS-VCM16K-48-AL)
Modello LS-VCM16K-48-AL
Serie di obiettivi bi-telecentrici per sensori fino a 16K line scan (59 mm dia.), F-Mount/Other. I modelli sono denominati in base al campo visivo dell'oggetto (diam. mm); ciascuno elenca ingrandimento, distanza di lavoro, F/#, MTF30, profondità di campo, distorsione <0.1% e telecentricità <0.1°.
Caratteristiche
- Design a matrice con qualità di imaging estremamente alta
- FOV standard da 26 a 240 mm, che copre quasi tutte le applicazioni di imaging industriale
- Compatibile con tutte le telecamera C-mount da 1/2.5" a 1.1", e telecamera F/M-mount da 4/3" a 59 mm
- Più di 168 tipi standard e centinaia di articoli personalizzati
- Eccellente numero F, alta telecentricità, distorsione estremamente bassa, DoF molto grande
- Ogni obiettivo viene fornito con un rapporto di test sulla qualità dell'immagine
- Montatura dell'obiettivo con distanza della flangia comodamente regolabile (AL)
- Design a matrice con qualità di imaging estremamente elevata
- Compatibile con tutte le telecamere C mount da 1/2.5" a 1.1" e con le telecamere con montatura F/M da 4/3" a 59 mm
- Eccellente numero F, elevata telecentricità, distorsione estremamente bassa, profondità di campo (DoF) molto ampia
- Ogni obiettivo della serie VCM include un rapporto di test della qualità dell'immagine
- Ottimizzato per sistemi di visione ad alta precisione con design bi-telecentrico
- Garanzia di qualità tramite rapporto di test completo per ogni obiettivo
- Supporta l'obiettivo per scansione lineare industriale 16K.
Specifiche
| Modello | LS-VCM16K-48-AL |
|---|---|
| Dimensione massima del sensore (diam. mm) | 59(16K) |
| Distorsione (% max) | <0.1 |
| Telecentricità (gradi max) | <0.1 |
| Attacco | F-Mount/Altro |
| F/# | 21 |
| MTF30 (lp/mm) | >45 |
| Lunghezza (mm) | 296 |
| Peso (kg) | 1.7 |
| Attacco | M72 |
| Campo visivo su 16Kx3.5/3.53μm(57.4mm) (mm) | 45.7mm |
| Campo visivo su 8Kx7um/7.04μm(57.4mm) (mm) | 45.7mm |
| Ingrandimento (x) | 1.256 |
| Distanza di lavoro (mm) | 128±2 |
| Profondità di campo (mm) | ±1.5 |
| Campo visivo (diam. mm) | 48 |
| Distanza oggetto-immagine I/O (mm) | 436 |
| Campo visivo con 16Kx3.5/3.53μm(57.4mm) | 45.7mm |
| Campo visivo con 8Kx7um/7.04μm(57.4mm) | 45.7mm |
| Migliore apertura (F/#) | 21 |
| Campo visivo con Linescan-16K (sensore 57.34mm) (mm x mm) | 45.65 |
| Formato sensore | 59 mm |
Applicazioni
- Applicazioni di imaging industriale (FOV standard 26 a 240 mm)
Compatibile con questo componente
Telecamere compatibili con questo obiettivo
- Telecamera a scansione lineare GigE, 8K, GigE, Mono (LS-MV-L083BC-GE)$1,129.00 · Acquista ora
- Fotocamera industriale line scan, 8K, GigE, Mono (LS-C08K-13GM)$1,129.00 · Acquista ora
- Telecamera a scansione lineare 10 GigE, serie generale, 16K, 10GigE, Colore (LS-MV-L163C-10G)$1,439.00 · Acquista ora
- Telecamera a scansione lineare 10 GigE, serie generale, 16K, 10GigE, Mono (LS-MV-L163M-10G)$1,439.00 · Acquista ora
- Telecamera a scansione lineare 10 GigE, serie generale, 8K, 10GigE, Colore (LS-MV-L083C-10G)$1,439.00 · Acquista ora
- Telecamera a scansione lineare 10 GigE, serie generale, 8K, 10GigE, Colore (LS-MV-LC83C-10G)$1,439.00 · Acquista ora
Altre dimensioni nell'obiettivo Bi-telecentrico per telecamere 59mm (serie VCM16K)
| Modello | Dimensioni | Prezzo | Disponibilità | Link |
|---|---|---|---|---|
| LS-VCM16K-26-AL | 2.264x, WD 72 mm | $999.00 | 4 disponibili in magazzino | Veda |
| LS-VCM16K-29-AL | 2.03x, WD 45 mm, M72-mount | $1,049.00 | 4 disponibili in magazzino | Veda |
| LS-VCM16K-36-AL | 1.626x, WD 111 mm | $1,169.00 | 4 disponibili in magazzino | Veda |
| LS-VCM16K-42-AL | 1.396x, WD 119 mm | $1,279.00 | 3 disponibili in magazzino | Veda |
| LS-VCM16K-42P-AL | 1.401x, WD 118 mm, M72-mount | $1,279.00 | 3 disponibili in magazzino | Veda |
| LS-VCM16K-56-AL | 1.051x, WD 138 mm | $1,519.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-59-AL | 1x, WD 85 mm, M72-mount | $1,569.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-64-AL | 0.92x, WD 187 mm | $1,649.00 | 5 disponibili in magazzino | Veda |
| LS-VCM16K-64P-AL | 0.916x, WD 159 mm | $1,649.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-72-AL | 0.817x, WD 178 mm | $1,789.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-80-AL | 0.735x, WD 229 mm | $1,929.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-80P-AL | 0.735x, WD 230 mm, M72-mount | $1,929.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-90-AL | 0.654x, WD 208 mm, M72-mount | $2,099.00 | 5 disponibili in magazzino | Veda |
| LS-VCM16K-100-AL | 0.63x, WD 254 mm | $2,149.00 | 5 disponibili in magazzino | Veda |
| LS-VCM16K-110-AL | 0.528x, WD 251 mm | $2,459.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-136-AL | 0.432x, WD 288 mm | $2,889.00 | 2 disponibili in magazzino | Veda |
| LS-VCM16K-150-AL | 0.392x, WD 301 mm | $3,129.00 | 5 disponibili in magazzino | Veda |
| LS-VCM16K-170-AL | 0.346x, WD 318 mm | $3,469.00 | 3 disponibili in magazzino | Veda |
| LS-VCM16K-190-AL | 0.311x, WD 330 mm, M72-mount | $3,819.00 | 5 disponibili in magazzino | Veda |
| LS-VCM16K-240-AL | 0.245x, WD 410 mm | $4,669.00 | 3 disponibili in magazzino | Veda |
| LS-VCM16K-300-AL | 0.197x, WD 465 mm, M72-mount | $5,699.00 preventivo | 2 disponibili in magazzino | Veda |
