Home / Obiettivi / Obiettivi telecentrici / Serie obiettivi telecentrici (S18)
0.22× obiettivo telecentrico, 4/3", F-mount (LS-TCL-0318)

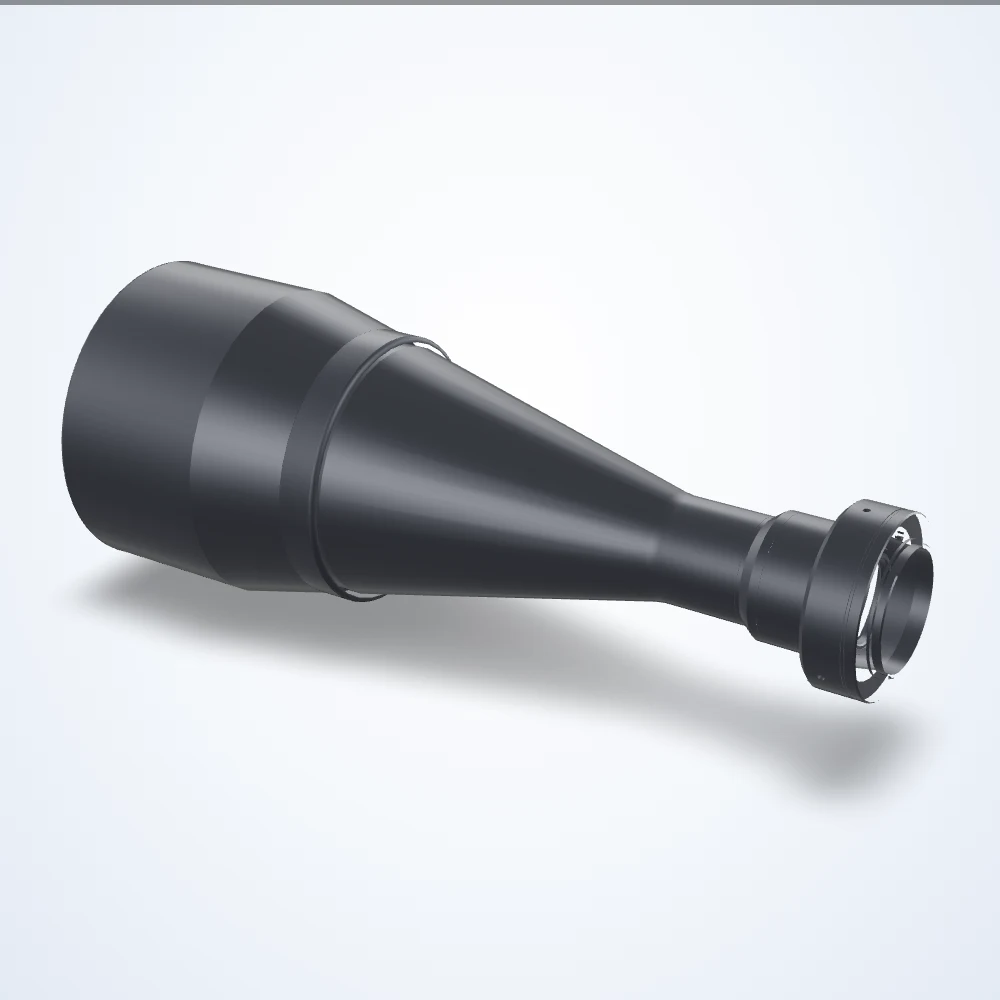

Illustrazione renderizzata: il prodotto reale potrebbe differire nell'aspetto.

Obiettivi telecentrici

0.22× obiettivo telecentrico, 4/3", F-mount (LS-TCL-0318)

Modello LS-TCL-0318

Obiettivo telecentrico con ingrandimento costante sulla profondità di campo, per misura e controllo dimensionale senza errore di prospettiva. Distanza di lavoro 226.8 mm; profondità di campo 8.6 mm.

$3,669.00 USD
Tempo di consegna confermato con il preventivo

Aggiungere al preventivo il prezzo quotato per tempo di consegna e prezzi per quantità

Costruisci un sistema con questo obiettivo → Obiettivo, illuminatore, controller e cavi abbinati, verificati per compatibilità

Prezzi in USD. Il checkout è disponibile nella tua lingua dove possibile.

  • Spedizione in 1 giorni per articoli a magazzinoArticoli in magazzino spediti entro un giorno lavorativo · tracciamento UPS o DHL · Politica di spedizione
  • Garanzia minima di 3 anniCopre difetti di materiali e lavorazione · Garanzia
  • Supporto esperto di visione artificiale inclusoDai nostri ingegneri P.E. autorizzati, con ogni unità · Chieda compatibilità
  • Sconti per quantità e Netto 30Per conti aziendali approvati; ordini d'acquisto ben accetti · Dettagli
  • Resi entro 90 giorniArticoli non usati; etichetta di reso gratuita negli Stati Uniti · Politica dei resi
  • Checkout sicuro tramite ShopifyCarta, PayPal, Venmo, Shop Pay o Google Pay
Scheda tecnica (PDF) - LS-TCL-0318Modello 3D (STEP) - LS-TCL-0318

Specifiche

ModelloLS-TCL-0318
Ingrandimento0.22×
Distanza di lavoro226.8 mm
Formato sensore4/3"
AttaccoF-mount
Profondità di campo8.6 mm
Dimensioni approssimative305.5 x 116 x 116 mm
Distorsione massima (%)< 0.1
Distorsione tipica (%)< 0.08
Filetto filtroNessuna filettatura per filtri
FOV @ 1.1″64.36 x 47.14 mm
FOV @ 1″64.50 x 34.14 mm
Fov a 4/3″86.05 x 48.23 mm
Diametro frontale116 mm
Cerchio immagine22 mm
Tipo di obiettivoTelecentrico
Intervallo di temperatura di funzionamentoDa 0 a 40 °C
Risoluzione (dimensione pixel)23 μm
Intervallo di temperatura di stoccaggioDa 0 a 50 °C
Telecentricità massima0.10°
Telecentricità tipica< 0.04°
ƒ/n di lavorof/8
Peso1609 grammi
Completi la stazione

Il configuratore abbina telecamera, obiettivo, illuminatore, controllore di illuminazione e cavi tra loro e con questo componente.

Configuri un sistema Guida alla selezione
Guide

Altre dimensioni nella serie di obiettivi telecentrici (S18)

ModelloDimensioniPrezzoDisponibilitàLink
LS-TCL-03120.313× $2,879.00 preventivo 4 disponibili in magazzinoVeda
LS-TCL-03130.313× $2,879.00 preventivo 5 disponibili in magazzinoVeda
LS-TCL-03080.366× $2,919.00 preventivo 4 disponibili in magazzinoVeda
LS-TCL-03090.366× $2,919.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-03100.366× $2,919.00 preventivo 4 disponibili in magazzinoVeda
LS-TCL-02904× $3,149.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-02914× $3,149.00 preventivo 2 disponibili in magazzinoVeda
LS-TCL-02924× $3,149.00 preventivo 2 disponibili in magazzinoVeda
LS-TCL-03140.274× $3,319.00 preventivo 2 disponibili in magazzinoVeda
LS-TCL-03150.274× $3,319.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-03160.274× $3,319.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-03170.22× $3,669.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-03190.22× $3,669.00 preventivo 5 disponibili in magazzinoVeda
LS-TCL-03200.185× $3,859.00 preventivo 5 disponibili in magazzinoVeda
LS-TCL-03210.185× $3,859.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-03220.185× $3,859.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-0323 $5,589.00 preventivo 2 disponibili in magazzinoVeda
LS-TCL-0324 $5,589.00 preventivo 4 disponibili in magazzinoVeda
LS-TCL-0325 $5,589.00 preventivo 3 disponibili in magazzinoVeda
LS-TCL-03260.122× $6,749.00 preventivo 2 disponibili in magazzinoVeda
LS-TCL-03270.122× $6,749.00 preventivo 4 disponibili in magazzinoVeda
LS-TCL-03280.122× $6,749.00 preventivo 5 disponibili in magazzinoVeda
LS-TCL-03290.091× $12,879.00 preventivo 4 disponibili in magazzinoVeda
LS-TCL-03300.091× $12,879.00 preventivo 5 disponibili in magazzinoVeda

Vedi tutti i modelli 47 della serie Obiettivo telecentrico (S18)
