Luces coaxiales
Las luces coaxiales envían luz a lo largo del propio eje de la cámara a través de un divisor de haz, por lo que superficies planas como espejos - discos, metal pulido, cinta impresa, etiquetas bajo película - se imagen de forma uniforme sin reflejos ni puntos calientes.
¿Está construyendo un sistema completo? Configurar una cámara, lente, luz y controlador que encajen entre sí →
Inventario actualizado Oct 20, 2026
Serie LS-CO-K · 23 modelos · desde $59.00 En stock
Fuente de luz coaxial (CO)
- Imagen nítida, alto brillo, iluminación coaxial uniforme
- Destaca las texturas superficiales irregulares, superando las interferencias causadas por la reflexión superficial
- Detecta rayones, abolladuras, grietas y objetos extraños en objetos lisos y planos
- El tamaño puede personalizarse según diferentes necesidades
Usos típicos: Rayas, abolladuras y defectos en superficies reflectantes; Reconocimiento de caracteres, patrones, códigos QR y códigos de barras; Inspección de apariencia de productos con superficies lisas, posicionamiento de puntos de marcas en FPCs, posicionamiento e identificación de chapa metálica
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-CO13-Z | 13 x 13 mm | 0.4 W | $59.00 | 17 en stock | Ver | |
| LS-CO18 | 18 x 18 mm | 1.7 W | $59.00 | 25 en stock | Ver | |
| LS-CO25 | 27 x 25 mm | 1.9 W | $79.00 | 18 en stock | Ver | |
| LS-CO30 | 32 x 30 mm | 1.6 W | $89.00 | 24 en stock | Ver | |
| LS-C040 | 42 x 38 mm | 2 W | $109.00 | 19 en stock | Ver | |
| LS-CO50 | 52 x 53 mm | 2.4 W | $139.00 | 22 en stock | Ver | |
| LS-CO25-Z | 1.9 W | $159.00 | 20 en stock | Ver | ||
| LS-CO60 | 62 x 60 mm | 7.2 W | $159.00 | 23 en stock | Ver | |
| LS-CO70 | 74 x 69 mm | 9.6 W | $199.00 | 27 en stock | Ver | |
| LS-CO80 | 80 x 80 mm | 11 W | $219.00 | 23 en stock | Ver | |
| LS-CO90 | 95 x 88 mm | 12 W | $269.00 | 23 en stock | Ver | |
| LS-CO100 | 102 x 100 mm | 14.7 W | $299.00 | 20 en stock | Ver | |
| LS-CO50100 | 52 x 108 mm | 15 W | $319.00 | 21 en stock | Ver | |
| LS-CO75120 | 75 x 120 mm | 11 W | $369.00 | 22 en stock | Ver | |
| LS-CO120 | 125 x 119 mm | 21.5 W | $389.00 | 21 en stock | Ver | |
| LS-CO130 | 132 x 130 mm | 24.8 W | $419.00 | 22 en stock | Ver | |
| LS-CO50130 | 52 x 133 mm | 9 W | $429.00 | 25 en stock | Ver | |
| LS-CO150 | 152 x 150 mm | 29.3 W | $519.00 | 23 en stock | Ver | |
| LS-CO170 | 172 x 170 mm | 35.8 W | $629.00 | 18 en stock | Ver | |
| LS-CO80180 | 80 x 180 mm | 16 W | $669.00 | 19 en stock | Ver | |
| LS-CO100200 | 102 x 200 mm | 17 W | $789.00 | 23 en stock | Ver | |
| LS-CO200250 | 202 x 252 mm | 31 W | $1,149.00 | 21 en stock | Ver | |
| LS-CO250260 | 33 W | $1,549.00 | 21 en stock | Ver |
Serie LS-CON · 17 modelos · desde $69.00 En stock
Luz coaxial (serie CON)
- Divisor de haz óptico especial sin sombra
- Soluciones de mayor brillo disponibles para el mismo tamaño
- Alta uniformidad
- Diseño compacto con instalación flexible
Usos típicos: Detección de rayones en metal/vidrio; inspección de códigos QR; alineación de serigrafía
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-CON-20 | 20 x 20 mm | 3 W | $69.00 | 12 en stock | Ver | |
| LS-CON-30 | 30 x 30 mm | 3.5 W | $89.00 | 14 en stock | Ver | |
| LS-CON-35 | 35 x 35 mm | 3.6 W | $99.00 | 17 en stock | Ver | |
| LS-CON-40 | 40 x 40 mm | 5.5 W | $109.00 | 15 en stock | Ver | |
| LS-CON-50 | 50 x 50 mm | 6.5 W | $129.00 | 15 en stock | Ver | |
| LS-2CON-50 | 50 x 50 mm | 7.2 W | $129.00 | 11 en stock | Ver | |
| LS-CON-60 | 60 x 60 mm | 10.8 W | $159.00 | 11 en stock | Ver | |
| LS-2CON-60 | 60 x 60 mm | 12.5 W | $159.00 | 11 en stock | Ver | |
| LS-CON-70 | 70 x 70 mm | 7 W | $189.00 | 15 en stock | Ver | |
| LS-CON-80 | 80 x 80 mm | 7 W | $219.00 | 13 en stock | Ver | |
| LS-2CON-80 | 80 x 80 mm | 17.3 W | $219.00 | 9 en stock | Ver | |
| LS-CON-100 | 100 x 100 mm | 22 W | $289.00 | 15 en stock | Ver | |
| LS-2CON-100 | 100 x 100 mm | 21.6 W | $289.00 | 14 en stock | Ver | |
| LS-CON-120 | 126 x 126 mm | 18 W | $399.00 | 15 en stock | Ver | |
| LS-CON-150X120 | 150 x 120 mm | 21 W | $509.00 | 13 en stock | Ver | |
| LS-CON-200X180 | 200 x 180 mm | 46 W | $789.00 | 14 en stock | Ver | |
| LS-CON-240X180 | 240 x 180 mm | 56 W | $1,059.00 | 19 en stock | Ver |
Serie LS-COS · 16 modelos · desde $59.00 En stock
Luz coaxial (serie COS)
- Alta uniformidad, imagen nítida
- Disipación de calor altamente eficaz, vida útil prolongada
- Reducción de la pérdida de luz por el divisor de haz con recubrimiento especial
- Resalta las irregularidades de la superficie del objeto, elimina los reflejos
Usos típicos: Inspección de rayas en superficies de alta reflectividad, burbujas y otros defectos; Inspección de roturas en componentes de chips y placas de silicio; Inspección de defectos en la superficie de LEDs
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-COS14 | 16 x 14.6 mm | 0.9 W | $59.00 | 15 en stock | Ver | |
| LS-COS18 | 19 x 19 mm | 1.8 W | $59.00 | 13 en stock | Ver | |
| LS-COS25 | 26 x 25 mm | 2.3 W | $79.00 | 13 en stock | Ver | |
| LS-COS30 | 30 x 30 mm | 4.5 W | $89.00 | 16 en stock | Ver | |
| LS-COS40 | 39 x 38 mm | 6.3 W | $99.00 | 13 en stock | Ver | |
| LS-COS5540 | 55 x 40 mm | 4.5 W | $139.00 | 12 en stock | Ver | |
| LS-COS60 | 61 x 60 mm | 7.2 W | $159.00 | 16 en stock | Ver | |
| LS-COS7040 | 70 x 40 mm | 9 W | $189.00 | 13 en stock | Ver | |
| LS-COS80 | 80 x 80 mm | 14 W | $219.00 | 15 en stock | Ver | |
| LS-COS100 | 102 x 100 mm | 22 W | $299.00 | 14 en stock | Ver | |
| LS-COS120 | 120 x 120 mm | 27 W | $369.00 | 15 en stock | Ver | |
| LS-COS12065 | 120 x 65 mm | 18 W | $369.00 | 15 en stock | Ver | |
| LS-COS140 | 140 x 140 mm | 36 W | $459.00 | 13 en stock | Ver | |
| LS-COS140-W | 140 x 140 mm | 36 W | $459.00 | 5 en stock | Ver | |
| LS-COS180130 | 180 x 130 mm | 44 W | $669.00 | 12 en stock | Ver | |
| LS-COS49065-EX | 490 x 59 mm | 34 W | $3,679.00 | 11 en stock | Ver |
Serie LS-LCDS · 14 modelos · desde $89.00 En stock
Luces coaxiales
- Dispone de un diseño especial de divisor de haz y una eficiencia luminosa mejorada.
- Dispone de una disipación de calor eficiente y una vida útil prolongada.
| Modelo | Tamaño | Alimentación | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|
| LS-LCDS-H-30-30-W | 30 x 30 mm, Blanco | 3.3 W | $89.00 | 4 en stock | Ver |
| LS-LCDS-H-30-30-B | 30 x 30 mm, Azul | 3.6 W | $89.00 | 2 en stock | Ver |
| LS-LCDS-H-30-30-R | 30 x 30 mm, rojo | 2.2 W | $89.00 | 4 en stock | Ver |
| LS-LCDS-H-40-40-W | 40 x 40 mm, Blanco | 5.4 W | $109.00 | 3 en stock | Ver |
| LS-LCDS-H-40-40-B | 40 x 40 mm, Azul | 5.9 W | $109.00 | 2 en stock | Ver |
| LS-LCDS-H-40-40-R | 40 x 40 mm, rojo | 4.1 W | $109.00 | 2 en stock | Ver |
| LS-LCDS-H-50-50-W | 50 x 50 mm, Blanco | 5.5 W | $129.00 | 4 en stock | Ver |
| LS-LCDS-H-50-50-B | 50 x 50 mm, Azul | 7 W | $129.00 | 2 en stock | Ver |
| LS-LCDS-H-50-50-R | 50 x 50 mm, rojo | 4.7 W | $129.00 | 3 en stock | Ver |
| LS-LCDS-H-60-60-W | 60 x 60 mm, Blanco | 9.6 W | $159.00 | 3 en stock | Ver |
| LS-LCDS-H-60-60-B | 60 x 60 mm, Azul | 8.7 W | $159.00 | 5 en stock | Ver |
| LS-LCDS-H-60-60-R | 60 x 60 mm, rojo | 6.7 W | $159.00 | 5 en stock | Ver |
| LS-LCDS-H-70-70-W | 70 x 70 mm, Blanco | 10.8 W | $189.00 | 4 en stock | Ver |
| LS-LCDS-H-70-70-IR850 | 70 x 70 mm, IR 850 nm | 12.6 W | $189.00 | 3 en stock | Ver |
Serie LS-3CON · 12 modelos · desde $89.00 En stock

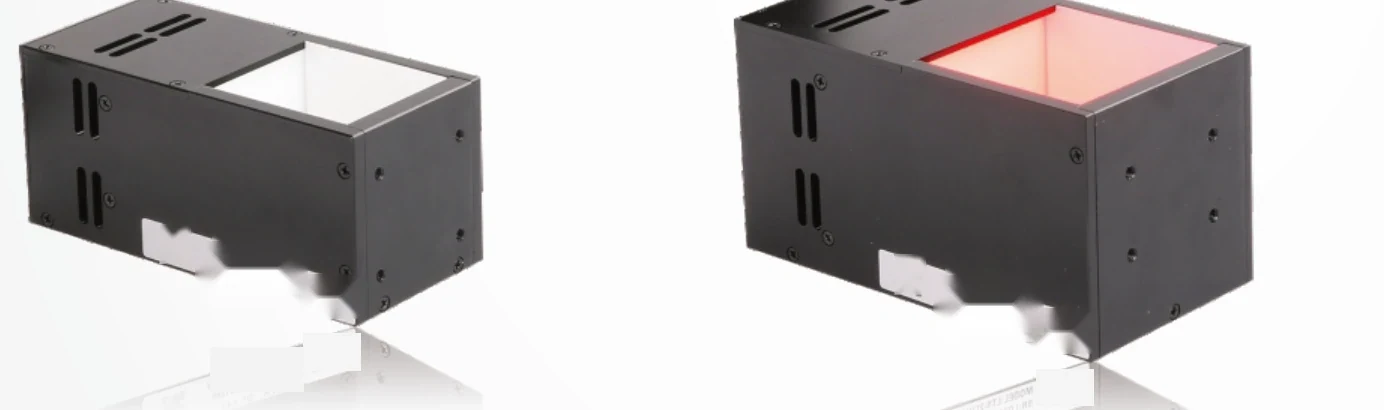

Luz coaxial de ángulo estrecho (3CON)
- Alta uniformidad, alta luminancia
- Rayos de luz aproximadamente paralelos
- Apto para superficies reflectantes
- Refrigeración por ventilador; el ventilador y la luz se alimentan de forma independiente
- La cubierta del cable protege la salida del cable, anti-tirones
Usos típicos: Inspección de defectos en superficies reflectantes; localización de posición de marcas; inspección de grietas o rayones en superficies metálicas
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-3CON30 | 30 x 30 mm | 8.7 W | $89.00 | 13 en stock | Ver | |
| LS-3CON40 | 40 x 40 mm | 10.1 W | $109.00 | 12 en stock | Ver | |
| LS-3CON50 | 50 x 50 mm | 21.6 W | $129.00 | 14 en stock | Ver | |
| LS-3CON60 | 60 x 60 mm | 28.8 W | $159.00 | 15 en stock | Ver | |
| LS-3CON30-N | $169.00 | 15 en stock | Ver | |||
| LS-3CON40-N | $199.00 | 17 en stock | Ver | |||
| LS-3CON80 | 80 x 80 mm | 50.4 W | $219.00 | 11 en stock | Ver | |
| LS-3CON50-N | $229.00 | 14 en stock | Ver | |||
| LS-3CON60-N | $269.00 | 16 en stock | Ver | |||
| LS-3CON100 | 100 x 100 mm | 73.5 W | $289.00 | 16 en stock | Ver | |
| LS-3CON80-N | $339.00 | 15 en stock | Ver | |||
| LS-3CON100-N | $429.00 | 10 en stock | Ver |
Serie LS-HCOL · 12 modelos · desde $89.00 En stock
Luz coaxial (HCOL)
- Imágenes nítidas, brillo elevado, buena uniformidad
- El tamaño, el área de emisión y los orificios de montaje se pueden personalizar
Usos típicos: Marcado láser en wafer; caracteres grabados en superficies metálicas, rodamientos y latas de bebida; códigos 2D impresos en placas metálicas y de vidrio
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-HCOL30K | 30 x 30 mm | 3.5 W | $89.00 | 12 en stock | Ver | |
| LS-HCOL40K | 40 x 40 mm | 5 W | $109.00 | 15 en stock | Ver | |
| LS-HCOL60K | 60 x 60 mm | 5 W | $159.00 | 12 en stock | Ver | |
| LS-HCOL80K | 80 x 80 mm | 9.5 W | $219.00 | 15 en stock | Ver | |
| LS-HCOL100K | 100 x 100 mm | 15 W | $289.00 | 15 en stock | Ver | |
| LS-HCOL120P | 120 x 120 mm | 19 W | $369.00 | 12 en stock | Ver | |
| LS-HCOL140P | 140 x 140 mm | 26 W | $459.00 | 11 en stock | Ver | |
| LS-HCOL180100 | 180 x 100 mm | 30 W | $669.00 | 14 en stock | Ver | |
| LS-HCOL180130 | 180 x 130 mm | 48 W | $669.00 | 16 en stock | Ver | |
| LS-HCOL20060 | 200 x 60 mm | 16.5 W | $789.00 | 11 en stock | Ver | |
| LS-HCOL290110 | 290 x 110 mm | 76 W | $1,459.00 | 14 en stock | Ver | |
| LS-HCOL300200 | 300 x 200 mm | 72 W | $1,549.00 | 12 en stock | Ver |
Serie LS-LCDS-C · 12 modelos · desde $59.00 En stock
Luz coaxial clásica
- Carcasa de aleación de aluminio para una buena disipación de calor
- Distribución de LEDs de alta densidad para alto brillo
- Disponible en tamaños y longitudes de onda personalizados
| Modelo | Tamaño | Alimentación | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|
| LS-LCDS-18-18-W | 53.7 x 30 mm, Blanco | 2.1 W | $59.00 | 4 en stock | Ver |
| LS-LCDS-30-30-W | 67 x 40 mm, Blanco | 1.7 W | $89.00 | 2 en stock | Ver |
| LS-LCDS-40-40-W | 70 x 46 mm, Blanco | 6.1 W | $99.00 | 5 en stock | Ver |
| LS-LCDS-40-40-R | 70 x 46 mm, rojo | 2.4 W | $99.00 | 2 en stock | Ver |
| LS-LCDS-50-50-W | 90 x 60 mm, Blanco | 5.4 W | $129.00 | 3 en stock | Ver |
| LS-LCDS-55-40-W | 73 x 63 mm, Blanco | 6 W | $139.00 | 4 en stock | Ver |
| LS-LCDS-60-60-W | 90 x 70 mm, Blanco | 8.1 W | $159.00 | 5 en stock | Ver |
| LS-LCDS-80-80-W | 114 x 91 mm, Blanco | 17.3 W | $219.00 | 4 en stock | Ver |
| LS-LCDS-100-100-W | 134 x 111 mm, Blanco | 28.8 W | $299.00 | 3 en stock | Ver |
| LS-LCDS-100-100-R | 134 x 111 mm, rojo | 14.4 W | $299.00 | 5 en stock | Ver |
| LS-LCDS-120-120-W | 174 x 130 mm, Blanco | 34.2 W | $369.00 | 3 en stock | Ver |
| LS-LCDS-140-140-W | 188 x 150 mm, Blanco | 47.5 W | $459.00 | 3 en stock | Ver |
Serie LS-3COX-CP · 11 modelos · desde $99.00 En stock

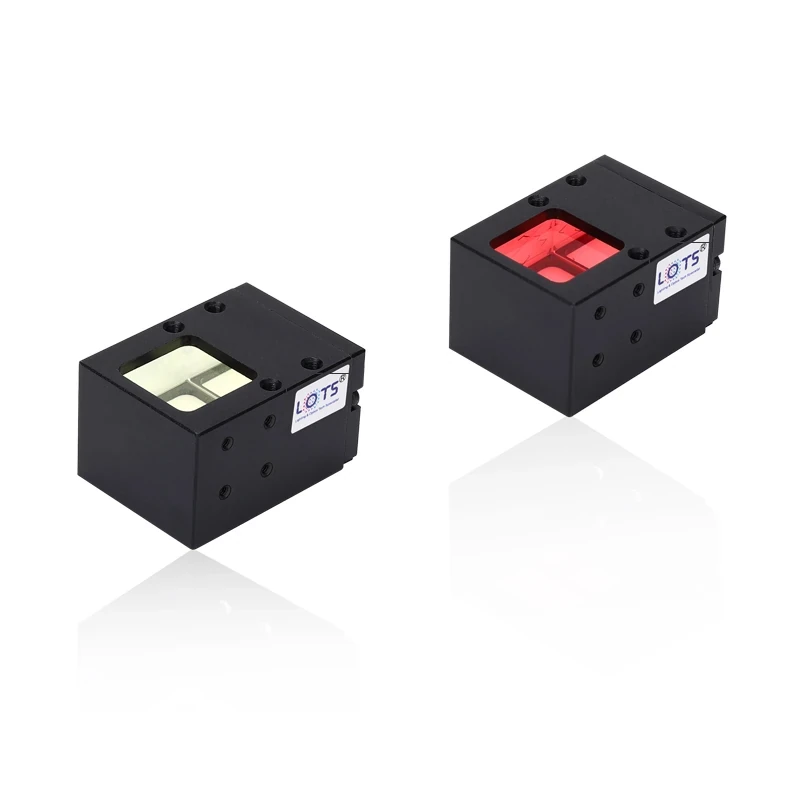

Luz coaxial de alta precisión (3COX-CP)
- Adopta espectrómetro de cubo de alta precisión en lugar de espectrómetro de placa, alta precisión de inspección
- Más adecuado para inspección de objetos pequeños
- Estructura compacta, adecuada para entornos con espacio limitado
Usos típicos: La inspección de daños en el chip, la placa; El rayado en superficies reflectantes; Reconocimiento de códigos de barras, códigos QR
| Modelo | Tamaño | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|
| LS-3COX13-CP | $99.00 | 12 en stock | Ver | ||
| LS-3COX18-CP | $109.00 | 12 en stock | Ver | ||
| LS-3COX20-CP | $139.00 | 11 en stock | Ver | ||
| LS-3COX28-CP | $149.00 | 14 en stock | Ver | ||
| LS-3COX30-CP | $169.00 | 12 en stock | Ver | ||
| LS-3COX40-CP | $199.00 | 14 en stock | Ver | ||
| LS-3COX50-CP | $229.00 | 11 en stock | Ver | ||
| LS-3COX60-CP | $269.00 | 9 en stock | Ver | ||
| LS-3COX80-CP | $339.00 | 16 en stock | Ver | ||
| LS-3COX100CP | $429.00 | 13 en stock | Ver | ||
| LS-3COX120-CP | $529.00 | 13 en stock | Ver |
Serie LS-3COX · 8 modelos · desde $69.00 En stock
Luz coaxial (3COX)
- Luminancia hasta 50%
- Compacto, de alto costo-efectivo
- Elimina la imagen doble de manera efectiva
- Cubierta para funda de cable, antitracción
- Se puede añadir espejo antipolvo
Usos típicos: Inspección de daños en chips y wafer; Rayas en superficies reflectantes; Reconocimiento de códigos de barras / QR
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-3COX20 | 20 x 20 mm | 0.8 W | $69.00 | 17 en stock | Ver | |
| LS-3COX30 | 30 x 30 mm | 2.2 W | $89.00 | 16 en stock | Ver | |
| LS-3COX40 | 40 x 40 mm | 2.6 W | $109.00 | 14 en stock | Ver | |
| LS-3COX50 | 50 x 50 mm | 5.4 W | $129.00 | 12 en stock | Ver | |
| LS-3COX60 | 60 x 60 mm | 7.2 W | $159.00 | 14 en stock | Ver | |
| LS-3COX80 | 80 x 80 mm | 12.6 W | $219.00 | 11 en stock | Ver | |
| LS-3COX100 | 100 x 100 mm | 18.4 W | $289.00 | 13 en stock | Ver | |
| LS-3COX120 | 120 x 120 mm | 25.2 W | $369.00 | 12 en stock | Ver |
Serie LS-3COXR · 7 modelos · desde $139.00 En stock

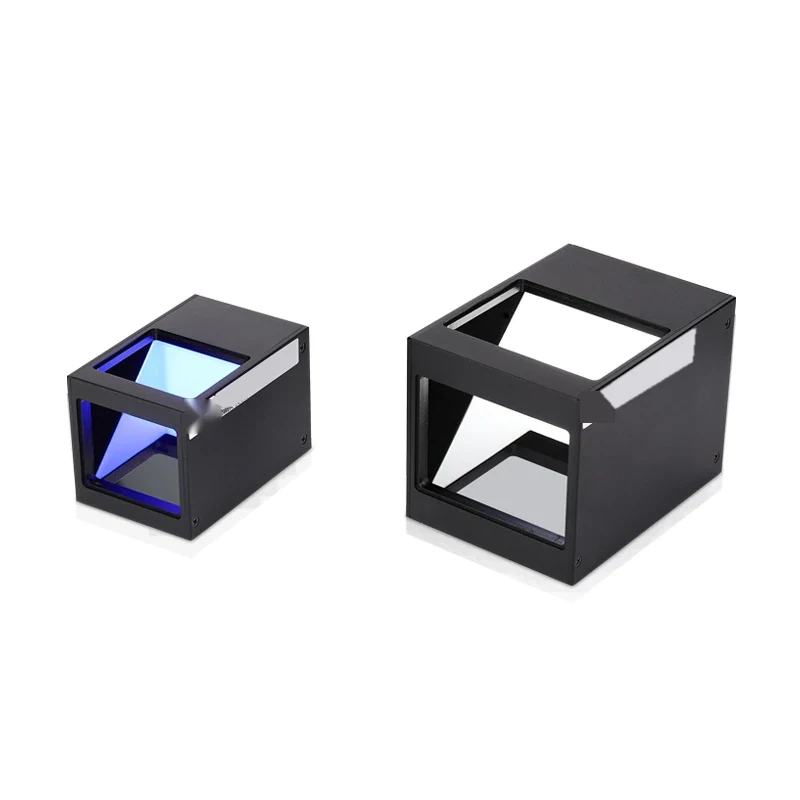

Luz coaxial de ángulo recto (3COXR)
- Compacto, ahorro de espacio
- 90° entre el rayo y la cámara CCD, estructura compacta
Usos típicos: Arañazos superficiales en objetos brillantes y transparentes, envasado de alimentos.
| Modelo | Tamaño | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|
| LS-3COXR20 | $139.00 | 16 en stock | Ver | ||
| LS-3COXR30 | $169.00 | 13 en stock | Ver | ||
| LS-3COXR40 | $199.00 | 13 en stock | Ver | ||
| LS-3COXR50 | $229.00 | 9 en stock | Ver | ||
| LS-3COXR60 | $269.00 | 14 en stock | Ver | ||
| LS-3COXR80 | $339.00 | 11 en stock | Ver | ||
| LS-3COXR100 | $429.00 | 13 en stock | Ver |
Serie LS-CO · 7 modelos · desde $69.00 En stock
Luz coaxial, tipo estándar (serie CO)
- Iluminación coaxial mediante un divisor de haz: en un ejemplo de piezas estampadas, las zonas rebajadas aparecen más oscuras y son más fáciles de identificar que con luz estándar
- Personalización de fuente de luz RGB de tres colores, tamaño de superficie luminosa, longitud de onda/temperatura de color, montaje, longitud del cable de entrada y espejo antipolvo de boca de luz
- Tamaño de la superficie luminosa: 20mm x 20mm.
- El nivel de brillo 255 puede ajustarse cuando está conectado al controlador.
- Duración de vida: 30000 horas para luz roja y 30000 horas para luz blanca.
Usos típicos: Posicionamiento de punto de marca; detección de códigos bidimensionales; detección de chips y roturas de chips
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-3CO2020 | 20 x 20 mm | 2.8 W | $69.00 | 10 en stock | Ver | |
| LS-3CO3030 | 30 x 30 mm | 4 W | $89.00 | 12 en stock | Ver | |
| LS-CO2.0-3535 | 35 x 35 mm | 3.4 W | $99.00 | 10 en stock | Ver | |
| LS-3CO4040 | 40 x 40 mm | 6 W | $109.00 | 10 en stock | Ver | |
| LS-CO2.0-5050 | 50 x 50 mm | 5.7 W | $129.00 | 12 en stock | Ver | |
| LS-3CO6060 | 60 x 60 mm | 11 W | $159.00 | 13 en stock | Ver | |
| LS-CO2.0-7070 | 70 x 70 mm | 11 W | $189.00 | 11 en stock | Ver |
Serie LS-3COH · 6 modelos · desde $89.00 En stock
Luz coaxial de alta potencia (3COH)
- 2-3 veces la luminancia de una luz coaxial normal, alta uniformidad
- Para inspección de objetos en movimiento o con exposición corta
- Refrigeración por ventilador; el ventilador y la luz se alimentan de forma independiente
- La cubierta del cable protege la salida del cable, anti-tirones
- En comparación con la luz coaxial LS-3COX40-W en el mismo entorno de prueba, LS-3COH40-W tiene alta luminancia y larga vida útil, adecuada para captura en movimiento y estroboscópica
Usos típicos: Inspección de rayones en superficies metálicas o plásticas; inspección de indentaciones o defectos en superficies reflectantes; inspección de caracteres o líneas en placas de circuito impreso
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-3COH30 | 30 x 30 mm | 8.7 W | $89.00 | 12 en stock | Ver | |
| LS-3COH40 | 40 x 40 mm | 10.1 W | $109.00 | 13 en stock | Ver | |
| LS-3COH50 | 50 x 50 mm | 21.6 W | $129.00 | 10 en stock | Ver | |
| LS-3COH60 | 60 x 80 mm | 28.8 W | $219.00 | 14 en stock | Ver | |
| LS-3COH80 | 80 x 80 mm | 50.4 W | $219.00 | 17 en stock | Ver | |
| LS-3COH100 | 100 x 100 mm | 73.5 W | $289.00 | 13 en stock | Ver |
Serie LS-CONH · 6 modelos · desde $129.00 En stock
Luz coaxial de alta potencia (serie CONH)
- Refrigeración por ventilador, con LED de alta potencia, alto brillo
- Para inspección de productos en movimiento o con exposición corta
Usos típicos: Inspección de rayones en superficies metálicas o plásticas; inspección de indentaciones o defectos en superficies reflectantes; inspección de la ubicación del centro del motor
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-CONH-30 | 30 x 30 mm | 8.7 W | $129.00 | 12 en stock | Ver | |
| LS-CONH-40 | 40 x 40 mm | 9 W | $159.00 | 15 en stock | Ver | |
| LS-CONH-50 | 50 x 50 mm | 14.4 W | $189.00 | 14 en stock | Ver | |
| LS-CONH-60 | 60 x 60 mm | 22 W | $229.00 | 14 en stock | Ver | |
| LS-CONH-80 | 80 x 80 mm | 44 W | $319.00 | 11 en stock | Ver | |
| LS-CONH-100 | 100 x 100 mm | 65 W | $429.00 | 12 en stock | Ver |
Serie LS-COXR · 6 modelos · desde $79.00 En stock
Luz coaxial de ángulo recto (COXR)
- Compacto, de reducido tamaño
- 90 grados entre el rayo de luz y la cámara CCD, estructura compacta
- Personalizable: Visor, Longitud y anchura, Luz combinada, Color y temperatura de color, Longitud del cable, Método de instalación
- Las versiones UV e IR pueden personalizarse según requisitos
Usos típicos: Inspección de rayones en superficies brillantes y claras; Envasado de alimentos; Ejemplo de imagen: detección de contorno en una carcasa de teléfono móvil (LS-COXR40-W), imagen clara y uniforme refuerza el borde
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-COXR2520 | 19 x 25 mm | 1.5 W | $79.00 | 14 en stock | Ver | |
| LS-COXR30 | 27.5 x 28 mm | 2.2 W | $79.00 | 16 en stock | Ver | |
| LS-COXR3520 | 19 x 35 mm | 1.5 W | $99.00 | 10 en stock | Ver | |
| LS-COXR40 | 38 x 38 mm | 5 W | $99.00 | 15 en stock | Ver | |
| LS-2COXR60 | 59 x 56 mm | 7.2 W | $149.00 | 14 en stock | Ver | |
| LS-2COXR100 | 100 x 100 mm | 18.4 W | $289.00 | 14 en stock | Ver |
Serie LS-COPS · 5 modelos · desde $89.00 En stock
Luz coaxial paralela (serie COPS)
- Alto brillo
- Alta uniformidad
- Alto grado de paralelismo
Usos típicos: Inspección de rayas en superficies lisas; Inspección de protuberancias en superficies; Inspección de pegamento
Serie LS-COSC · 5 modelos · desde $69.00 En stock
Luz coaxial angular (serie COSC)
- Matriz LED de alta densidad, alto brillo, imagen nítida
- Estructura única de disipación de calor, mejora la estabilidad de la fuente de luz
- Recubrimiento especial que elimina eficazmente el fantasma de imagen
- Resalta la superficie irregular del objeto, supera la interferencia causada por el reflejo de la superficie
- El cambio de dirección de instalación ahorra espacio de instalación
Usos típicos: Posicionamiento del perfil de acero; lectura de código QR; inspección de defectos en superficies metálicas
Serie LS-HCOS · 5 modelos · desde $119.00 En stock
Luz coaxial de alto brillo (serie HCOS)
- Alto brillo (4-5 veces el brillo de las luces coaxiales estándar)
- Debido a la disipación de calor, la luz es más grande que una luz coaxial estándar del mismo área luminosa
- Disipación de calor por refrigeración por aire.
Usos típicos: Adecuado para todas las aplicaciones ópticas coaxiales; Adecuado para fotografía aérea de alta velocidad; Inspección de superficies reflectantes, incluyendo abolladuras, daños y defectos
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-HCOS40 | 40 x 44 mm | 18 W | $119.00 | 15 en stock | Ver | |
| LS-HCOS60 | 60 x 60 mm | 35 W | $159.00 | 11 en stock | Ver | |
| LS-HCOS70 | 70 x 71 mm | 53 W | $189.00 | 15 en stock | Ver | |
| LS-HCOS120 | 120 x 121 mm | 164 W | $369.00 | 10 en stock | Ver | |
| LS-HCOS30060 | 300 x 60 mm | 160 W | $1,549.00 | 17 en stock | Ver |
Serie LS-HHCOLC · 5 modelos · desde $79.00 En stock
Luz coaxial angular (HCOLC)
- Tamaño pequeño, ahorra espacio
- Luz a 90 grados respecto a la cámara CCD; estructura compacta
Usos típicos: Posicionamiento del contorno de la chapa de acero; lectura de código 2D; inspección de defectos en superficies metálicas
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-HHCOLC26 | 26 x 26 mm | 3 W | $79.00 | 12 en stock | Ver | |
| LS-HHCOLC40 | 40 x 40 mm | 6 W | $109.00 | 13 en stock | Ver | |
| LS-HHCOLC5540 | 55 x 40 mm | 6 W | $139.00 | 10 en stock | Ver | |
| LS-HHCOLC67 | 67 x 67 mm | 12 W | $179.00 | 14 en stock | Ver | |
| LS-HHCOLC80 | 80 x 80 mm | 12 W | $219.00 | 11 en stock | Ver |
Serie LS-CONR · 4 modelos · desde $89.00 En stock
Luz coaxial de anillo angular (serie CONR)
- 90 grados entre rayo y cámara CCD, estructura compacta
- Compacto, de reducido tamaño
- Alta uniformidad y alta luminancia
Usos típicos: Lectura de código QR; inspección del contorno de la placa de acero; inspección de defectos en la superficie metálica
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-CONR-26 | 26 x 26 mm | 3 W | $89.00 | 13 en stock | Ver | |
| LS-CONR-40 | 40 x 40 mm | 6 W | $129.00 | 13 en stock | Ver | |
| LS-CONR-67 | 67 x 67 mm | 12 W | $209.00 | 13 en stock | Ver | |
| LS-CONR-80 | 80 x 80 mm | 12 W | $259.00 | 17 en stock | Ver |
Serie LS-COPA · 4 modelos · desde $89.00 En stock
Luz coaxial colimada (COPA)
- Diseño especial de trayectoria óptica, alta paralelismo
- LED de alta potencia, alta luminancia
- Haz de luz uniforme, fácil de reconocer por el software
- LED de alta potencia utilizado, alta luminancia
- Haz de luz uniforme, fácil de reconocer por el software
Usos típicos: Inspección de defectos en superficies metálicas; Inspección de vidrio; Inspección de rayones en discos luminosos
Serie LS-COS-ZT · 4 modelos · desde $59.00 En stock
Luz coaxial de alta definición (COS-ZT)
- Camino de luz y diseño óptico diferente a las luces coaxiales convencionales
- Elimina el fantasma causado por la refracción y la transmisión de la trayectoria de la luz
- El campo de visión reducido y las imágenes de alto aumento se mantienen nítidas sin distorsión
- Se puede personalizar a diferentes longitudes de onda
Usos típicos: Posicionamiento de pantalla de teléfono; Inspección de apariencia del módulo de cámara; Inspección de apariencia de condensador cerámico
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-COS14-R/G/B/W-ZT | 16 x 14.6 mm | 0.9 W | $59.00 | 19 en stock | Ver | |
| LS-COS18-R/G/B/W-ZT | 19 x 19 mm | 1.8 W | $59.00 | 12 en stock | Ver | |
| LS-COS30-R/G/B/W-ZT | 30 x 30 mm | 4.5 W | $89.00 | 11 en stock | Ver | |
| LS-COS40-R/G/B/W-ZT | 39 x 38 mm | 5.4 W | $99.00 | 17 en stock | Ver |
Serie LS-FCS · 4 modelos · desde $129.00 En stock
Luz coaxial plana (serie FCS)
- Material especial de guía de luz garantiza irradiación uniforme y vertical
- En algunas ocasiones puede usarse en lugar de una luz coaxial y una luz de domo, ahorrando espacio de instalación
- Irradiación integral de la orientación del producto
Usos típicos: Inspección de superficie de empaques de medicamentos; Inspección de aberración cromática de tapas de botellas; Inspección de defectos en la superficie de películas
Serie LS-HHCOL · 4 modelos · desde $109.00 En stock
Luz coaxial de alta intensidad (HHCOL)
- Ventana de observación y divisor de haz especialmente personalizados
Usos típicos: Abrasiones, daños y defectos en superficies reflectantes; caracteres y patrones en placas de circuito impreso; colocación de alta velocidad SMT
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-HHCOL40 | 40 x 40 mm | 31 W | $109.00 | 12 en stock | Ver | |
| LS-HHCOL60 | 60 x 60 mm | 46.5 W | $159.00 | 11 en stock | Ver | |
| LS-HHCOL80P | 80 x 80 mm | 81 W | $219.00 | 15 en stock | Ver | |
| LS-HHCOL100 | 100 x 100 mm | 135 W | $289.00 | 13 en stock | Ver |
Serie LS-UV-T · 4 modelos · desde $109.00 En stock
Luz ultravioleta (UV)
- Longitud de onda opcional: 365-405 nm
- Para aplicaciones de alta precisión
- Longitud de onda opcional: 365-405nm
- Para aplicaciones de alta precisión
Usos típicos: Inspección de microarañazos en superficies metálicas; inspección de billetes falsos; tinta impresa de curado UV
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-COX40-UV | 38 x 43.4 mm | 2.5 W | $109.00 | 2 en stock | Ver | |
| LS-COX50-UV | 50 x 50 mm | 5.4 W | $129.00 | 2 en stock | Ver | |
| LS-3COX40-UV | 1.7 W | $199.00 | 2 en stock | Ver | ||
| LS-3COX50-UV | 3.6 W | $229.00 | 3 en stock | Ver |
Serie LS-COG · 3 modelos · desde $89.00 En stock
Luz coaxial, tipo de alta iluminación (serie COG)
- Iluminación coaxial mediante un divisor de haz: en un ejemplo de piezas estampadas, las zonas rebajadas aparecen más oscuras y son más fáciles de identificar que con luz estándar
- Personalización de fuente de luz RGB de tres colores, tamaño de superficie luminosa, longitud de onda/temperatura de color, montaje, longitud del cable de entrada y espejo antipolvo de boca de luz
- Tamaño de la superficie luminosa: 30mm x 30mm.
- El nivel de brillo 255 puede ajustarse cuando está conectado al controlador.
- Duración de vida: 30000 horas para luz roja y 30000 horas para luz blanca.
Usos típicos: Posicionamiento de punto de marca; detección de códigos bidimensionales; detección de chips y roturas de chips
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-3COG3030 | 30 x 30 mm | 9 W | $89.00 | 12 en stock | Ver | |
| LS-3COG4040 | 40 x 40 mm | 14.5 W | $109.00 | 13 en stock | Ver | |
| LS-3COG6060 | 60 x 60 mm | 18 W | $159.00 | 7 en stock | Ver |
Serie LS-CONP · 3 modelos · desde $119.00 En stock
Luz coaxial colimada (serie CONP)
- Alcanzar iluminación paralela
- Supresión de difracción de luz para lograr imágenes de alta precisión
Usos típicos: Medición de tamaño; Verificación de dimensiones de cilindros; Detección de rebabas finas
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-CONP-30 | 30 x 30 mm | 4.5 W | $119.00 | 15 en stock | Ver | |
| LS-CONP-40 | 40 x 40 mm | 4.5 W | $149.00 | 18 en stock | Ver | |
| LS-CONP-60 | 60 x 60 mm | 4.5 W | $219.00 | 17 en stock | Ver |
Serie LS-CP-C · 3 modelos · desde $99.00 En stock
Luz coaxial (serie CP)
- Película de aumento de brillo añadida para aumentar el brillo
- Mejor dirección de la luz, más adecuado para inspección de defectos en superficies
- Alta uniformidad de brillo e imagen clara
- Disipación eficiente del calor, vida prolongada
- Divisor de haz especialmente recubierto para reducir la pérdida de luz
Usos típicos: Inspección de rayones en superficies metálicas; inspección de convexidades y depresiones en superficies lisas; detección de caracteres en superficies lisas
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-CP40M40 | 39 x 38 mm | 6.3 W | $99.00 | 15 en stock | Ver | |
| LS-CP60M60 | 60 x 61 mm | 7.2 W | $159.00 | 14 en stock | Ver | |
| LS-CP80M80 | 80 x 80 mm | 14 W | $219.00 | 13 en stock | Ver |
Serie LS-HCOPL · 3 modelos · desde $89.00 En stock
Luz coaxial paralela (HCOPL)
- Combinación de lentes especial
- Iluminación coaxial altamente colimada
Usos típicos: Manchas, rayones y huellas en superficies de discos CD, DVD y Blu-ray; rayones en superficies planas reflectantes; pequeñas burbujas en vidrio; reconocimiento de caracteres grabados con láser
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-HCOPL30P | 30 x 30 mm | 4.5 W | $89.00 | 14 en stock | Ver | |
| LS-HCOPL40P | 40 x 40 mm | 4.5 W | $109.00 | 13 en stock | Ver | |
| LS-HCOPL60P | 60 x 60 mm | 4.5 W | $159.00 | 14 en stock | Ver |
Serie LS-RGB-COS · 3 modelos · desde $89.00 En stock
Luz coaxial multicolor, serie RGB
- LED de alta densidad, alto brillo
- Combinaciones de diferentes colores destacan 3D información de los objetos
- Cada grupo de área de iluminación puede controlarse independientemente; se puede elegir monocromo para adaptarse a diferentes tamaños de objetos medidos
- Multicolor opcional, fácil de usar para aplicaciones multicolor
Usos típicos: Extracción de bordes de varios colores; Inspección de apariencia de varios colores; Lectura de códigos QR y códigos de barras
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-COS30-RGB-M | 30 x 32 mm | 2.1 W | $89.00 | 11 en stock | Ver | |
| LS-COS40-RGBS-M | 38 x 42.4 mm | 5.1 W | $109.00 | 14 en stock | Ver | |
| LS-COS5540-RGBAKX-M | 55 x 40 mm | 7.1 W | $139.00 | 10 en stock | Ver |
Serie LS-IR · 2 modelos · desde $109.00 En stock
Luz infrarroja (IR)
- Fuerte penetración, longitud de onda opcional: 850/940 nm
- Usar con CCD de alta sensibilidad de campo infrarrojo cercano
- Uso con filtro de vidrio infrarrojo, se adapta a luz ambiental intensa
Usos típicos: Monitoreo; Empaque (a través del empaque plástico); Inspección de materia extraña en botellas de vino
| Modelo | Tamaño | Alimentación | Colores | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-COX40-IR | 38 x 43.4 mm | 2.7 W | $109.00 | 2 en stock | Ver | |
| LS-COX50-IR | 50 x 50 mm | 4.1 W | $129.00 | 3 en stock | Ver |
Serie LS-IR-C · 2 modelos · desde $99.00 En stock
Luz IR, serie IR
- Hecho a medida para la forma de luz y el modo de iluminación
- Uso de la diferencia de reflectancia espectral para diversas mediciones
Usos típicos: Inspección de pantalla LCD; Lectura de caracteres; Alineación de pantalla
| Modelo | Tamaño | Alimentación | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|
| LS-COS40-IR850 | 38 x 39 mm | 2 W | $99.00 | 5 en stock | Ver |
| LS-COS80-IR940 | 80 x 80 mm | 5.9 W | $219.00 | 3 en stock | Ver |
Serie LS-NIR · 2 modelos · desde $199.00 En stock
Luz infrarroja (NIR)
- Gran penetración, longitud de onda opcional: 850/940nm
- Usar con CCD de alta sensibilidad de campo infrarrojo cercano
- Usar con filtro de vidrio infrarrojo, adaptado para aplicaciones con fuerte luz ambiental
Usos típicos: Monitoreo; Empaque (a través del empaque plástico); Inspección de materiales extraños en botellas de vino
| Modelo | Tamaño | Alimentación | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|
| LS-3COX40-NIR | 1.5 W | $199.00 | 5 en stock | Ver | |
| LS-3COX50-NIR | 2.4 W | $229.00 | 2 en stock | Ver |
Serie LS-UV-S · 2 modelos · desde $139.00 En stock
Luz UV
- LEDs UV altamente estables
- Iluminación UV cercana 365-395 nm
- La forma y el tamaño pueden personalizarse
Usos típicos: Industrias de impresión de billetes y tickets; Detección de sustancias fluorescentes; Detección de pequeñas rayas, abolladuras y defectos similares en carcavas de productos
| Modelo | Tamaño | Alimentación | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|
| LS-HCOL38P-UV395 | 4.5 W | $139.00 | 3 en stock | Ver | |
| LS-HCOL40K-UV365 | 3 W | $189.00 | 5 en stock | Ver |
9 modelos · desde $99.00

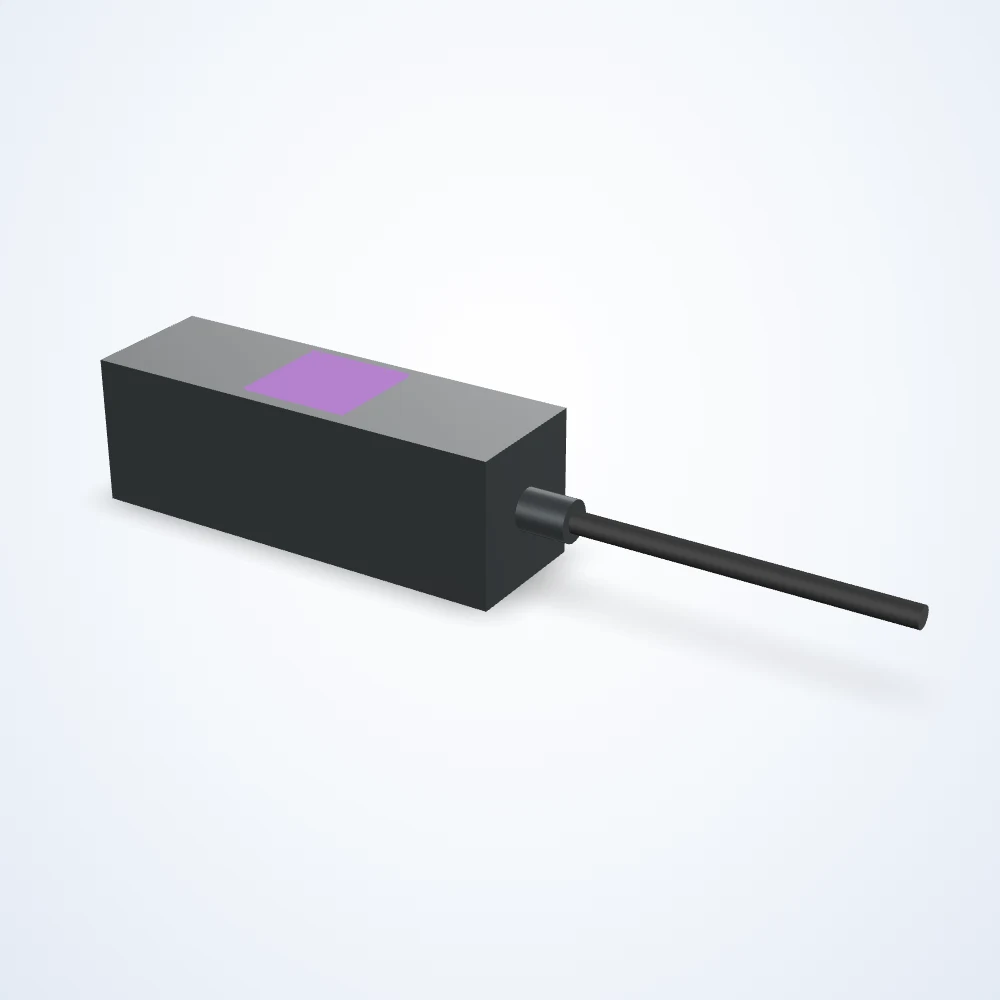

Más luces coaxiales
Modelos individuales en muchos tamaños y versiones. Use los filtros o el buscador de arriba, o abra un modelo para ver sus especificaciones completas y su dibujo.
| Modelo | Descripción | Tamaño | Alimentación | Precio | Disponibilidad | Enlace |
|---|---|---|---|---|---|---|
| LS-CXL-0002 | Serie de luz coaxial, 35.7 a 163.4 (según configuración), cables voladores | 27-152 x 26-154 mm | desde $679.00 cotización | 980 en stock | Ver | |
| LS-CXL-0001 | Serie de luz coaxial, 61.5 mm de altura, cables voladores | 300 x 25 mm | desde $3,279.00 cotización | 68 en stock | Ver | |
| LS-CXL-0003 | Serie de luz coaxial, M12 desconexión rápida (S03) | 50.8 mm | $1,209.00 cotización | 3 en stock | Ver | |
| LS-CXL-0004 | Serie de luz coaxial, M12 desconexión rápida (S04) | 101.6 mm | $3,259.00 cotización | 5 en stock | Ver | |
| LS-LCDM-60-60-W | Luces coaxiales | 137 x 70 mm, Blanco | 36 W | $159.00 | 5 en stock | Ver |
| LS-LTZ-H-60-60-W | Luces coaxiales | 60 x 60 mm, Blanco | 9.6 W | $159.00 | 3 en stock | Ver |
| LS-HCOL40K-IR850 | Luz IR | 40 x 40 mm | 3 W | $109.00 | 2 en stock | Ver |
| LS-CO5.5X5.5 | Luz coaxial no estándar | 1.2 W | $219.00 | 3 en stock | Ver | |
| LS-COS40-UV365 | Luz UV, serie UV | 38 x 39 mm | 2.8 W | $99.00 | 5 en stock | Ver |
Serie
Luz coaxial de alta potencia (3COH) (6)Luz coaxial de ángulo estrecho (3CON) (12)Luz coaxial (3COX) (8)Luz coaxial de alta precisión (3COX-CP) (11)Luz coaxial de ángulo recto (3COXR) (7)Luz coaxial, tipo estándar (serie CO) (7)Fuente de luz coaxial (CO) (23)Luz coaxial, tipo de alta iluminación (serie COG) (3)Luz coaxial (serie CON) (17)Luz coaxial de alta potencia (serie CONH) (6)Luz coaxial colimada (serie CONP) (3)Luz coaxial de anillo angular (serie CONR) (4)Luz coaxial colimada (COPA) (4)Luz coaxial paralela (serie COPS) (5)Luz coaxial (serie COS) (16)Luz coaxial de alta definición (COS-ZT) (4)Luz coaxial angular (serie COSC) (5)Luz coaxial de ángulo recto (COXR) (6)Luz coaxial (serie CP) (3)Luz coaxial plana (serie FCS) (4)Luz coaxial (HCOL) (12)Luz coaxial paralela (HCOPL) (3)Luz coaxial de alto brillo (serie HCOS) (5)Luz coaxial de alta intensidad (HHCOL) (4)Luz coaxial angular (HCOLC) (5)Luces coaxiales (14)Luz coaxial clásica (12)Luz coaxial multicolor, serie RGB (3)Luz ultravioleta (UV) (4)
Todos los modelos 233, por series
LS-LCDS-18-18-W · 53.7 x 30 mm, BlancoLS-LCDS-30-30-W · 67 x 40 mm, BlancoLS-LCDS-40-40-R · 70 x 46 mm, RojoLS-LCDS-40-40-W · 70 x 46 mm, BlancoLS-LCDS-55-40-W · 73 x 63 mm, BlancoLS-LCDS-50-50-W · 90 x 60 mm, BlancoLS-LCDS-60-60-W · 90 x 70 mm, BlancoLS-LCDS-80-80-W · 114 x 91 mm, BlancoLS-LCDS-100-100-R · 134 x 111 mm, RojoLS-LCDS-100-100-W · 134 x 111 mm, BlancoLS-LCDS-120-120-W · 174 x 130 mm, BlancoLS-LCDS-140-140-W · 188 x 150 mm, BlancoLS-3COX20 · 20 x 20 mmLS-3COX30 · 30 x 30 mmLS-3COX40 · 40 x 40 mmLS-3COX50 · 50 x 50 mmLS-3COX60 · 60 x 60 mmLS-3COX80 · 80 x 80 mmLS-3COX100 · 100 x 100 mmLS-3COX120 · 120 x 120 mmLS-CON-20 · 20 x 20 mmLS-CON-30 · 30 x 30 mmLS-CON-35 · 35 x 35 mmLS-CON-40 · 40 x 40 mmLS-2CON-50 · 50 x 50 mmLS-CON-50 · 50 x 50 mmLS-2CON-60 · 60 x 60 mmLS-CON-60 · 60 x 60 mmLS-CON-70 · 70 x 70 mmLS-2CON-80 · 80 x 80 mmLS-CON-80 · 80 x 80 mmLS-2CON-100 · 100 x 100 mmLS-CON-100 · 100 x 100 mmLS-CON-120 · 126 x 126 mmLS-CON-150X120 · 150 x 120 mmLS-CON-200X180 · 200 x 180 mmLS-CON-240X180 · 240 x 180 mmLS-COS14 · 16 x 14.6 mmLS-COS18 · 19 x 19 mmLS-COS25 · 26 x 25 mmLS-COS30 · 30 x 30 mmLS-COS40 · 39 x 38 mmLS-COS5540 · 55 x 40 mmLS-COS60 · 61 x 60 mmLS-COS7040 · 70 x 40 mmLS-COS80 · 80 x 80 mmLS-COS100 · 102 x 100 mmLS-COS120 · 120 x 120 mm
Cómo elegir luces coaxiales
Una luz coaxial envía la luz a través de un divisor de haz para que viaje por el mismo eje que la lente. Superficies planas, como espejos, la reflejan directamente de vuelta a la cámara y aparecen brillantes, mientras que rayones, abolladuras, grabados y marcas de láser la dispersan y aparecen oscuras. Eso hace que la iluminación coaxial sea la elección estándar para metales pulidos, placas, vidrio, áreas de circuitos impresos y códigos grabados. Esta categoría enumera 233 luces coaxiales.
Elija primero el área de emisión, al menos tan grande como el campo de visión, luego la clase de brillo (estándar, alto brillo o alta potencia), luego la forma del cuerpo: los modelos de ángulo recto y esquina se adaptan a espacios reducidos, y los modelos coaxiales paralelos o colimados mejoran el contraste en superficies muy planas. El divisor de haz solo transmite parte de la salida de la LED, por lo que las versiones de alta potencia ayudan en exposiciones cortas.
En las tablas, compare Área de emisión (mm), desde 20 x 20 mm en adelante, Superficie emisora (mm), Dimensiones, Potencia, Voltaje (en su mayoría 24 V) y Longitud del cable. Los colores incluyen Blanco, Rojo, Azul, Verde, Infrarrojo y UV. Para piezas curvas, consulte luces de domo, o configurar un sistema.
Luces coaxiales: preguntas frecuentes
¿Cuál es la diferencia entre una luz coaxial y una luz de domo?
Una luz coaxial envía luz a lo largo del eje de la lente, por lo que es adecuada para superficies planas y brillantes: el área plana refleja brillantemente y los defectos aparecen oscuros. Una luz de domo rodea la pieza con luz difusa desde múltiples ángulos, por lo que es adecuada para superficies curvas, con hoyos o arrugadas reflectantes donde la luz en eje dejaría zonas oscuras. Para piezas planas elija luz coaxial; para piezas curvas elija una luz de domo.
¿Qué piezas son compatibles con iluminación coaxial?
La luz coaxial funciona en superficies planas, reflectantes o pulidas: metales mecanizados y lijados, discos de silicio, vidrio, espejos, placas de circuitos impresos, película de empaquetado plano y códigos marcados o grabados en metal. Revela rayones, depresiones, abolladuras y marcas como características oscuras sobre un campo brillante. Es menos útil en superficies rugosas, mate o muy curvas, que dispersan la luz.
¿Cómo dimensiono una luz coaxial?
La cámara mira a través de la ventana del divisor de haz, por lo que el área de emisión debe ser al menos tan grande como el campo de visión, con algo de margen. Las luces coaxiales también funcionan a distancias de trabajo bastante cortas, por lo que deje espacio para el alojamiento entre el lente y la pieza. Compare el Área de emisión (mm) y las Dimensiones en la tabla con el campo de visión de su lente y el espacio de separación.
¿Por qué una luz coaxial parece más tenue que otras luces?
El divisor de haz refleja parte de la luz LED hacia abajo hacia la pieza y permite que solo parte de la luz que regresa pase hacia arriba hacia la lente, por lo que una gran parte de la salida nunca llega a la cámara. Para mantener exposiciones cortas, elija un modelo de alta potencia o alto brillo, opérelo con un controlador de destello o abra la apertura de la lente donde sea posible la profundidad de campo.
