보드 레벨 카메라

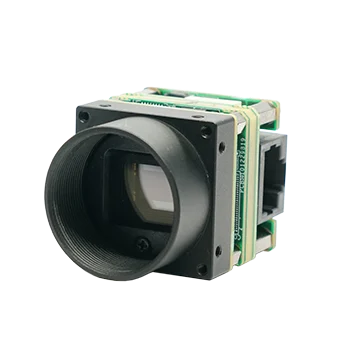

Hikrobot MV-CB004-10GM-C 0.4 MP GigE 보드 레벨 카메라, IMX297, 모노, C-mount 전면 커버
모델 MV-CB004-10GM-C
Hikrobot MV-CB004-10GM-C 0.4 MP GigE 보드 레벨 카메라, IMX297, 단색, C-mount 전면 커버. 자동 또는 수동 이득, 노출 시간 및 백색 균형 조절; 수동 감마 보정, LUT, 빈닝 등. 우수한 이미지 품질을 위한 내장 노이즈 감소 기능
데이터시트 (PDF, 중국어) - MV-CB004-10GM-C사용자 매뉴얼 (PDF, 중국어) - MV-CB004-10GM-CCAD: 3D STEP + 2D DXF (ZIP) - MV-CB004-10GM-C
특징
- 자동 또는 수동 이득, 노출 시간 및 백색 균형; 수동 감마 보정, LUT, 빈닝 및 기타 기능
- 고품질 이미지 확보를 위한 내장 노이즈 감소 기능
- 기가비트 이더넷 인터페이스: 반복기 없이 최대 100 m 전송
- GigE Vision V2.0 및 GenICam 표준과 호환되어 타사 소프트웨어와 원활한 연결 가능
사양
| 모델 | MV-CB004-10GM-C |
|---|---|
| 브랜드 | Hikrobot |
| 센서 유형 | CMOS, 글로벌 셔터 |
| 센서 모델 | 소니 IMX297 |
| 픽셀 크기 | 6.9 μm ×6.9 μm |
| 센서 크기 | 1/2.9” |
| 해상도 | 720 × 540 |
| 최대 프레임 레이트 | 125.2 fps @720 × 540 모노 8 |
| 다이내믹 레인지 | 74 dB |
| SNR | 41 dB |
| 게인 | 0 dB ~ 24 dB |
| 노출 시간 | 초단시간 노출 모드: 1 μs ~ 14 μs; 표준 노출 모드: 15 μs ~ 10 초 |
| 노출 모드 | 끄기/한 번/연속 노출 모드 |
| 모노/컬러 | 모노 |
| 픽셀 포맷 | Mono8/10/10Packed/12/12Packed |
| 비닝 | 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원 |
| 데시메이션 | 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원 |
| 이미지 반전 | 수평 및 수직 반전 이미지 출력 지원 |
| 데이터 인터페이스 | 기가비트 이더넷 (1000 Mbit/s), 패스트 이더넷 (100 Mbit/s)과 호환 |
| 디지털 입출력 | 6-핀 커넥터가 전원 및 I/O를 제공하며, 비절연 입력 × 1 (라인 0), 비절연 출력 × 1 (라인 1), 양방향 비절연 I/O × 1 (라인 2)를 포함합니다. |
| 전원 공급 장치 | 9 VDC ~ 24 VDC, PoE 지원 |
| 전력 소비량 | 2.5 W@12 VDC |
| 렌즈 마운트 | C-Mount |
| 치수 | 29 mm × 29 mm × 30.2 mm |
| 무게 | 약 45 g (0.1 lb.) |
| 온도 | 작동 온도: 0 °C ~ 50 °C (32 °F ~ 122 °F); 보관 온도: –30 °C ~ 70 °C (–22 °F ~ 158 °F) |
| 습도 | 20% RH에서 95% RH까지 (결로 없음) |
| 클라이언트 소프트웨어 | GigE Vision 프로토콜을 준수하는 MVS 또는 타사 소프트웨어 |
| 운영 체제 | 32/64비트 Windows 7/10, 64비트 Windows 11, 32/64비트 Linux |
| 호환성 | GigE Vision V2.0, GenICam |
| 인증 | FCC, RoHS |
| 배송 무게 (예상) | 0.16 kg |
