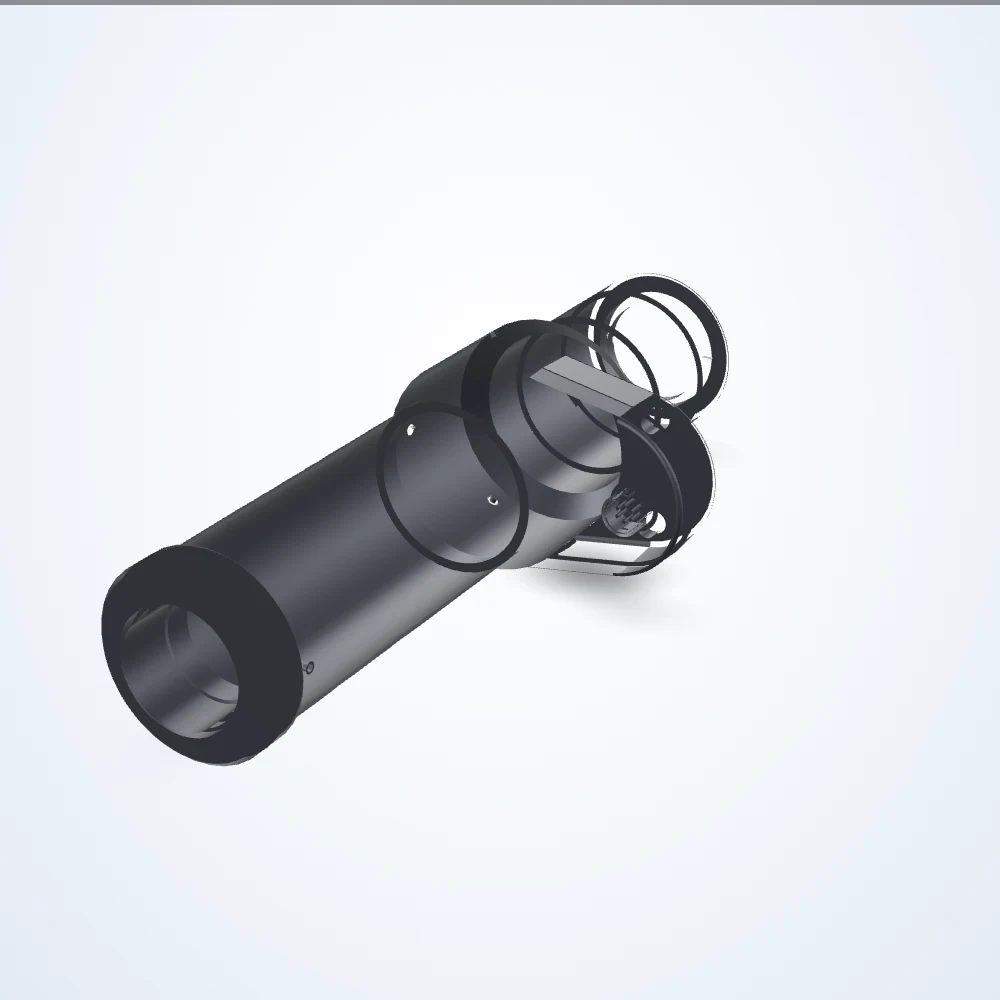

3.5× 텔레센트릭 렌즈, 2/3", C-mount, HR10A-7R-6PBc (LS-TCL-0432)

Name: 3.5× 텔레센트릭 렌즈, 2/3", C-mount, HR10A-7R-6PBc (LS-TCL-0432)
Brand: LumaSpec Vision
SKU: LS-TCL-0432
Price: 3289.00 USD
Availability: BackOrder

모델 LS-TCL-0432

심도 범위 내에서 일정한 배율을 제공하는 텔레센트릭 렌즈, 시야 왜곡 없이 측정 및 검사를 수행할 수 있습니다. 연결: hr10a-7r-6pbc; 작동 거리 117.9 - 142.1 mm; 심도 범위 0.1 mm.

$3,289.00 USD

견적과 함께 납기 확인

견적가 - 납기 및 대량 구매 가격은 견적 요청 시 확인

이 렌즈로 시스템 구성 → 매칭 렌즈, 조명, 컨트롤러 및 케이블, 호환성 확인 완료

USD 기준 가격. 이용 가능한 언어로 체크아웃 가능합니다.

재고 상품 1일 내 배송재고 상품은 영업일 하루 이내 발송 · 추적 가능 UPS 또는 DHL 배송 정책
최소 3년 보증재료 및 제조상의 결함 보증 · 보증
전문 머신 비전 지원 포함모든 제품에 대해 라이선스 보유 P.E. 엔지니어 지원 제공 · 호환 문의
대량 구매 할인 및 Net 30승인된 비즈니스 계정 대상; 구매 주문서(PO) 접수 가능 · 상세 정보
90일 이내 반품미사용 상품; 미국 내 무료 반품 라벨 제공 · 반품 정책
Shopify를 통한 안전한 결제카드, 페이팔, 베놈, 샵 페이 또는 구글 페이

데이터시트 (PDF) - LS-TCL-0432 3D 모델 (STEP) - LS-TCL-0432

사양

모델	LS-TCL-0432
배율	3.5×
작동 거리	117.9 - 142.1 mm
센서 포맷	2/3"
마운트	C-mount
피사체 심도	0.1 mm
커넥터	HR10A-7R-6PBc
전류 범위	-500에서 +500 mA
크기(대략적)	174.7 x 37.7 x 37.7 mm
왜곡 최대 (%)	< 0.1
왜곡 일반 (%)	< 0.05
필터 나사	필터 나사산 없음
초점력 모드	예
FOV @ 1/1.8″	2.04 x 1.52 mm
1/2.0″에서 시야각	1.83 x 1.37 mm
1/2.5″에서 시야각	1.63 x 1.22 mm
FOV @ 1/2″	1.83 x 1.37 mm
1/3.0″에서 시야각	1.37 x 1.03 mm
FOV @ 2/3″	2.43 x 2.03 mm
전면 직경	37.7 mm
이미지 서클	11 mm
설치 위치	실내 전용
렌즈 유형	텔레센트릭
수명 (10%-90% 정현파)	>1,000,000,000
액체 렌즈 모델	액체 렌즈
배율 범위 -2 dpt에서 +3 dpt까지	3.450 - 3.551×
작동 상대 습도 (%)	20-85 비응축
운영 온도 범위	0 ~ 40°C
초점력 모드를 사용한 반복성 (dpt)	±0.05 (작은 단계); ±0.1 (큰 단계) (dpt)
해상도 (픽셀 크기)	4 μm
응답 시간	5 밀리초
설정 시간	25 밀리초
보관 온도 범위	0 ~ 50°C
투시중심성 최대	0.1°
투시중심성 일반	< 0.08°
작동 F수	f/24
무게	86 그램
