조명 컨트롤러

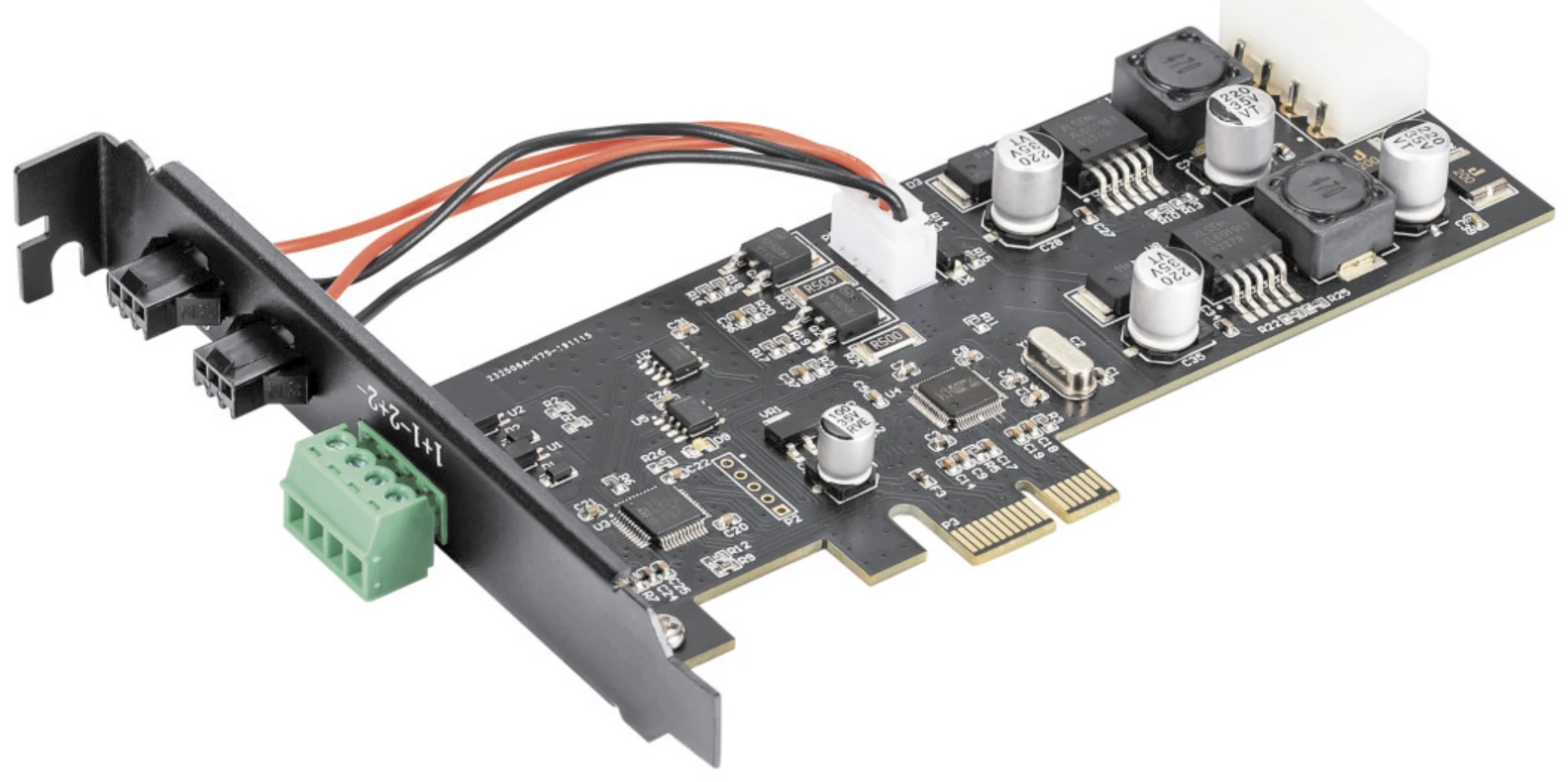

PCIE 조명 제어 카드, 2 채널, 48 W (LS-PCIE2448A-2T)
모델 LS-PCIE2448A-2T
표준 PCIe-X1 인터페이스를 갖춘 조명 제어 카드 (PCIe-X4, X8, X16 슬롯에 호환), 호스트 컴퓨터에서 전원 공급, 각각 최대 1 A의 두 개의 24 V 출력, 드라이버로 생성된 직렬 COM 포트를 통해 제어, 콘스턴트 온/오프 모드 및 외부 트리거용 광결합기와 함께 0-255 밝기
특징
- 표준 PCIe-X1 인터페이스, PCIe-X4, PCIe-X8 및 PCIe-X16 슬롯과 호환 가능; 호스트 전원 공급 장치로 구동; 보편적이고 고도로 통합되어 있으며, 주류 컴퓨터 및 산업용 PC에 맞는 크기
- 듀얼 채널 출력, 채널당 24V, 채널당 최대 1A
- 직렬 통신: 드라이버가 설치된 후 해당 COM 포트가 자동으로 생성되며, 해당 COM 포트로 명령을 보내면 카드와 조명을 제어할 수 있습니다.
- 0-255 단계 조정 가능한 밝기, 상시 켜짐 / 상시 꺼짐 모드
- 외부 트리거 지원; 고속 광결합기 설계를 사용한 트리거 입력, 빠르고 신뢰성 있는 트리거 입력
사양
| 모델 | LS-PCIE2448A-2T |
|---|---|
| 작동 온도/습도 | 0~40 °C, 20~85 %RH (비응축) |
| 보관 온도/습도 | -20~60 °C, 20~85 %RH (비응축) |
| 구동 방식 | 정전압 |
| 조명 제어 모드 | 0-255 단계 PWM / 직렬 포트 |
| 통신 인터페이스 | PCIe X1 |
| 전원 인터페이스 | 대형 4핀 D형 커넥터 (PC 호스트 전원) |
| 입력 전압 | DC12V 5A |
| 채널 | 2 |
| 출력 전압 | DC 24V |
| 최대 출력 전류 | 2A (단일 채널 최대 전류 1A) |
| 총 전력 | 48W |
| 출력 포트 | SMP-03V-BC (1: 출력+ 2: NC 3: 출력-) |
| 외부 트리거 전압 | DC5V~24V (전류 약 5.6mA) |
| 트리거 지연 | <10us |
| 냉각 방식 | 자연 냉각 |
| 트리거 포트 | 1+/1-, 2+/2- (CH1/CH2 외부 트리거 양/음); 채널에 DC5-24V 신호가 입력되면 유효한 트리거가 생성됨; 상수-오프 모드: 트리거 동안 조명 켜짐, 상수-온 모드: 트리거 동안 조명 꺼짐 |
| 치수 (mm) | 브래킷 120 x 21.5; 카드 153.2 / 140.5 / 138.4 x 47.4 (+12.6); 두께 11.8-14 |
| 총 출력 (W) | 48 |
| 배송 무게 | 0.30 kg |
