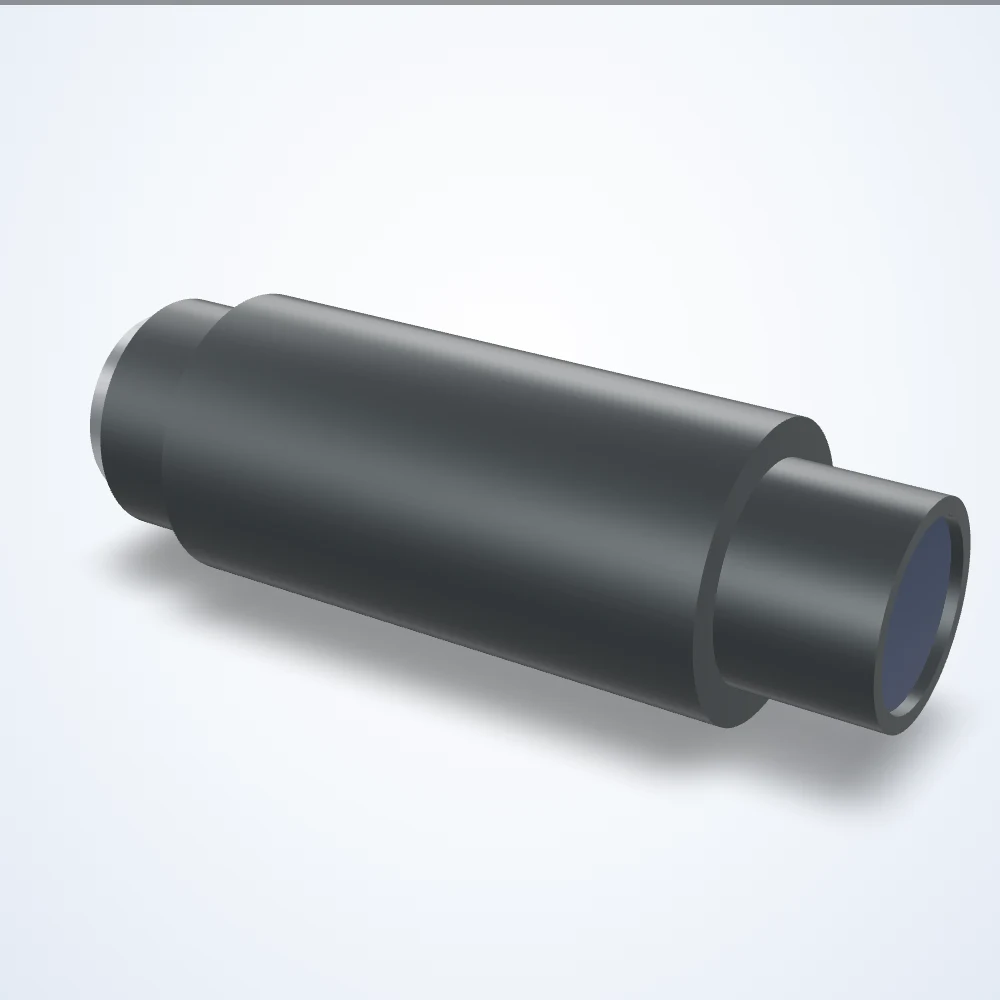

Illustrazione renderizzata: il prodotto reale potrebbe differire nell'aspetto.
Obiettivi di ispezione a 360°
Obiettivo per ispezione di 360°, 1/2", C-mount (LS-TCL-0051)
Modello LS-TCL-0051
Ottiche speciali per l'ispezione che immaginano i lati o le pareti interne di una parte in un'unica immagine. Connessione: hirose hr10a-7r-6pb(73).
Specifiche
| Modello | LS-TCL-0051 |
|---|---|
| Attacco | C-mount |
| Connettore | Interfaccia Hirose HR10A-7R-6PB(73) |
| Regolazioni | Regolazione della distanza focale posteriore, regolazione della fase della telecamera |
| AOV | 82 ° |
| Apertura chiara | Ø0.50 |
| Altezza del guscio del connettore dall'asse | 45.61 mm |
| Intervallo di corrente | Da -120 a +120 mA |
| Dimensioni (diametro x lunghezza, mm) | 40 x 108.52 |
| Dimensioni approssimative | 108.5 x 40 x 40 mm |
| Modalità di potenza focale | Sì |
| Controllo della messa a fuoco | Obiettivo liquido |
| FOV massimo | 120 |
| FOV minimo | 10 |
| Diametro della punta frontale | Ø18 (anteriore Ø28 0/-0.10) |
| Cerchio immagine | 4.8 mm |
| Posizione di installazione | Solo uso interno |
| Tipo di obiettivo | Ispezione di fori |
| Cicli di vita (10%-90% sinusoidali) | >1,000,000,000 |
| Modello di obiettivo liquido | lente liquida |
| Umidità relativa di funzionamento (%) | 20-85 Non concentrante |
| Intervallo di temperatura di funzionamento | Da 0 a 40 °C |
| Diametro dell'obiettivo posteriore | Ø13 |
| Sporgenza posteriore dietro il supporto | 7.70 mm |
| Tempo di risposta | 1 Millisecondo |
| Tempo di impostazione | 4 Millisecondi |
| Intervallo di temperatura di stoccaggio | Da 0 a 50 °C |
| Tipo | ottica per ispezione fori |
| Distanza di lavoro @ fov massimo | 65 mm |
| Distanza di lavoro @ fov minimo | 8 mm |
| ƒ/n di lavoro | f/6 |
| Peso (g) | 255 |
