Obiettivi di ispezione a 360°
2/3", 5 MP, Obiettivo per ispezione C-mount 360°, distanza di lavoro 14-48.2 mm (LS-SOD3603)
Modello LS-SOD3603
2/3", 5 MP, C-mount 360° Obiettivo per ispezione. Obiettivi compatti a 5 megapixel che inquadrano la parete esterna di una parte attraverso 360 gradi a diverse distanze di lavoro, per l'ispezione di tappi per bottiglie, contenitori, filetti di viti, parti in plastica iniezioni, parti in fusione a pressa e parti meccaniche. A colpo d'occhio: distanza di lavoro 14-48.2 mm; formato 2/3"; risoluzione 5MP; apertura F8.0-16; montaggio C.
Caratteristiche
- Progettazione compatto con 5 megapixel
- Immagini attraverso 360 gradi
- Diverse distanze di lavoro
- Imaging della superficie esterna a 360 gradi
- Formati sensori disponibili: 2/3", 1/1.8", 1/3"
- Alta risoluzione, 5 megapixel
- Distanza di lavoro ridotta
- Design compatto
Specifiche
| Modello | LS-SOD3603 |
|---|---|
| Risoluzione | 5MP |
| Attacco | C |
| Formato | 2/3" |
| Cerchio immagine | dia. 6.6 mm |
| Apertura | F8.0-16 |
| Distanza di lavoro | 14-48.2 mm |
| Campo visivo (diametro x altezza dell'oggetto) | 7.5 x 4 (min), 30 x 23.4 (max) mm |
| Campo visivo tipico (diametro x altezza) | 15 x 10.6 mm |
| Intervallo di lunghezza d'onda | 450-650 nm |
| Diametro / altezza / distanza di lavoro / numero F (mm) | 7.5 / 4 / 48.2 / F16; 10 / 6.3 / 44.4 / F16; 15 / 10.6 / 36.8 / F12; 20 / 14.6 / 29.2 / F12; 25 / 19.2 / 21.6 / F10; 30 / 23.4 / 14 / F8 |
| FOV (diametro x altezza, mm) | 7.5 x 4 min / 30 x 23.4 max |
| Lunghezza d'onda | 450-650 nm |
| Angolo di visione | 18~36 deg |
| Campo visivo (diametro x altezza) | Min. 7.5 x 4 mm, tipico 15 x 10.6 mm, max. 30 x 23.4 mm |
| Dimensioni | dia. 136.9 x 65.85 mm |
| Tavolo di ispezione | Diametro / altezza / WD / F# (mm): 7.5 / 4 / 48.2 / 16; 10 / 6.3 / 44.4 / 16; 15 / 10.6 / 36.8 / 12; 20 / 14.6 / 29.2 / 12; 25 / 19.2 / 21.6 / 10; 30 / 23.4 / 14 / 8 |
| Tipo | Catadiottrico (Vista esterna) |
| Diametro dell'oggetto | 7.5-30 mm |
| Altezza dell'oggetto | 4-23.4 mm |
| Vantaggi | Compatto e economico |
| Applicazione | Oggetti cilindrici |
| Veda | Vista esterna |
| Peso di spedizione (stimato) | 0.94 kg |

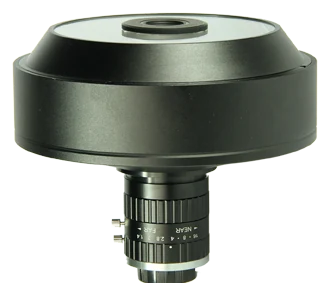

La foto mostra gli obiettivi di questa serie; consultare le specifiche e il disegno per questo modello.
Applicazioni
- Ispezione del coperchio della bottiglia
- Contenitori
- Filetti di serraggio
- Parti di iniezione in plastica
- Parti in fusione a pressione
- Componenti meccanici lavorati
