Illuminazioni a anello

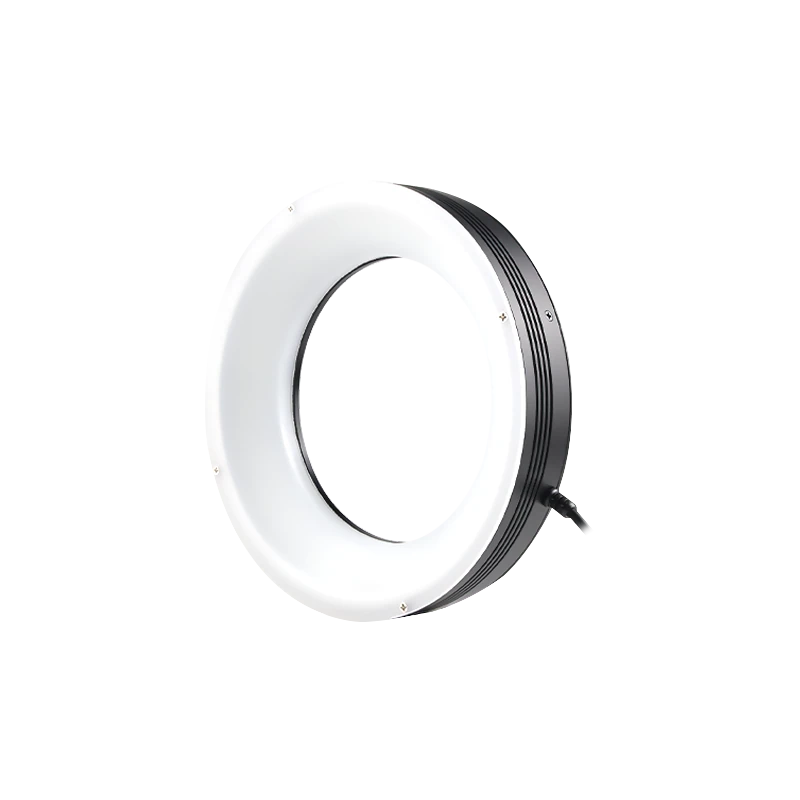

Illuminazione a anello con diffusore (LS-2RND10055A45)
Modello LS-2RND10055A45
Illuminazione ad anello con diffusore per uniformità; angolo di luce (tra la direzione della luce e la linea orizzontale) di 30, 45, 60 o 90 gradi, LED SMD e DIP.
Caratteristiche
- Diffusore di uniformità su ogni modello
- Angoli di illuminazione 30°, 45°, 60° e 90°
- Versioni LED SMD e DIP
- Sorgente luminosa RGB a tre colori, diametro/altezza, lunghezza d'onda/temperatura colore, angolo di illuminazione, personalizzazione di montaggio e lunghezza cavo
- Tipo di LED opzionale DIP/SMD.
- Diametro esterno: 60mm, Diametro interno: 22mm, Spessore: 20mm.
- Livello di luminosità 255, regolabile tramite il controller.
- Durata: 50000 ore per luce rossa e 30000 ore per luce bianca.
- Adatto a scenari che richiedono ispezione di alta precisione, come il controllo di qualità industriale, il tracciamento di robot, ecc.
Specifiche
| Modello | LS-2RND10055A45 |
|---|---|
| Tolleranza di potenza | La potenza effettiva del prodotto può variare di ±10% rispetto al valore in tabella; questa è la gamma normale. |
| Diffusore di uniformità | √ |
| Categoria | Illuminazione a anello 45° |
| Tipo LED | SMD/DIP |
| Colore | Rosso/Bianco/Blu/Verde |
| Lunghezza d'onda | Rosso: 620-635nm; Bianco: -; Blu: 465-470nm; Verde: 525-530nm |
| Temperatura colore | Rosso: -; Bianco: 6000K-6500K; Blu: -; Verde |
| Lunghezza cavo | 0.5m |
| Connettore terminale | Perno a testa piatta 3PIN 2 |
| Definizione del connettore | 1 : positivo (+) rosso; 2 : lasciare vuoto; 3 : negativo (-) nero. |
| Materiale dell'involucro | Lega di alluminio (superficie anodizzata nera) |
| Raffreddamento | Raffreddamento ad aria naturale |
| Parametri di durezza dell'involucro | Carico statico 230N±10N, tempo 5 minuti area di contatto: diametro 30MM livello energetico: 5J elementi: diametro palla di acciaio 50MM, 500g ± 25g |
| Capacità di isolamento elettrico | DC500V Resistenza di isolamento >20 megaohm |
| Requisiti di resistenza alla pressione | AC1000V; 10mA/5S |
| Classe di infiammabilità | IEC60707 |
| Temperatura e umidità di funzionamento | Temperatura : 0 a 50ºC, Umidità : 20% a 85%RH (non condensante) |
| Durata | Nelle nostre condizioni di utilizzo specificate, 50,000 ore per la luce rossa e 30,000 ore per la luce bianca, la luminosità è ridotta al 50% del valore di fabbrica |
| Servizi aggiuntivi | Assistenza tecnica gratuita per un anno |
| Controller di luminosità (opzionale) | 1.Controller analogico 2.Controller digitale |
| Cavo di accoppiamento (opzionale) | 1.Cavo di estensione per sorgente luminosa 2.Cavo adattatore per connettore |
| Angolo (°) | 45 |
| Potenza SMD rosso (W) | 9.4 |
| Potenza SMD blu/bianco (W) | 9.0 |
| Potenza DIP rossa (W) | 3.7 |
| Potenza DIP blu/bianco (W) | 5.9 |
| Diametro interno (mm) | 55 |
| Diametro esterno (mm) | 100 |
| Spessore (mm) | 25 |
| Tensione (V) | 24 |
| Peso di spedizione | 0.25 kg |
Applicazioni
- Rilevamento di protuberanze superficiali, graffi e altri difetti
- Riconoscimento immagini di caratteri stampati, segni, codici a barre, impronte digitali
- Rilevamento difetti su componenti auto
- Rilevamento difetti dadi
