Illuminazioni a anello

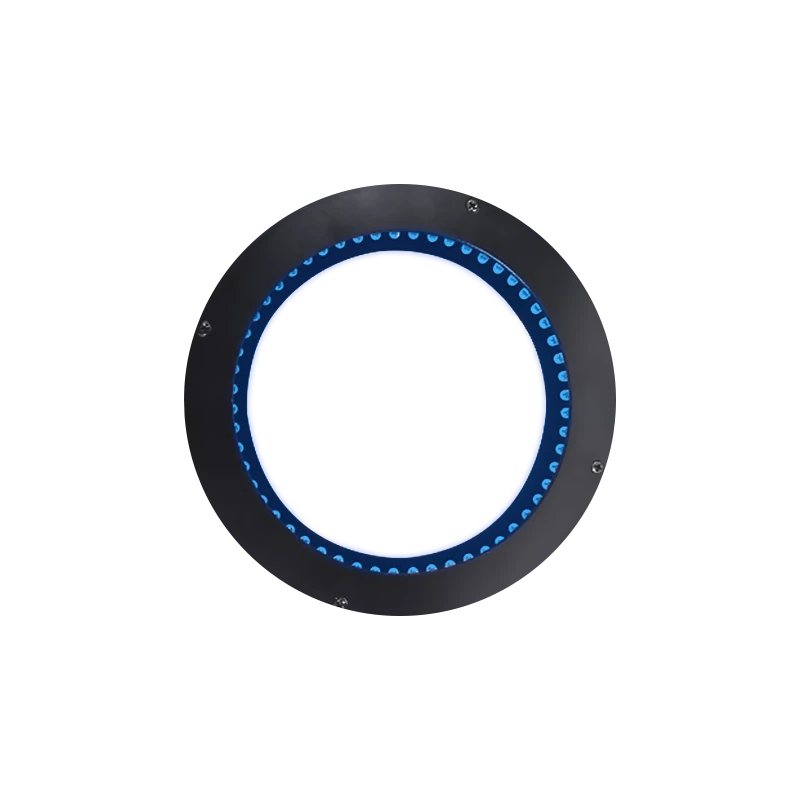

Illuminazione ad anello (LS-2RN9055A0)
Modello LS-2RN9055A0
Illuminazione a anello per illuminazione diretta; l'angolo di luce (tra la direzione della luce e il piano orizzontale) è disponibile a 0, 30, 45, 60 e 90 gradi, in versioni LED SMD o DIP.
Caratteristiche
- Angoli di luce 0, 30, 45, 60 e 90 gradi
- Versioni LED SMD e DIP
- Diametro interno ed esterno, altezza, lunghezza d'onda/temperatura colore, angolo di illuminazione, personalizzazione del montaggio e della lunghezza del cavo
- Personalizzazione sorgente luminosa RGB a tre colori
- Diametro esterno: 60 mm. Diametro interno: 30 mm. Spessore: 11mm.
- Livello di luminosità 255, regolabile tramite il controller.
- Durata: 50000 ore per luce rossa e 30000 ore per luce bianca.
- Adatto a scenari che richiedono ispezione di alta precisione, come il controllo di qualità industriale, il tracciamento di robot, ecc.
Specifiche
| Modello | LS-2RN9055A0 |
|---|---|
| Tolleranza di potenza | La potenza effettiva del prodotto può variare di ±10% rispetto al valore in tabella; questa è la gamma normale. |
| Diffusore di uniformità | × |
| Categoria | Illuminazione a anello 0° |
| Tipo LED | DIP |
| Colore | Rosso/Bianco/Blu/Verde |
| Lunghezza d'onda | Rosso: 620-635nm; Bianco: -; Blu: 465-470nm; Verde: 525-530nm |
| Temperatura colore | Rosso: -; Bianco: 6000K-6500K; Blu: -; Verde |
| Lunghezza cavo | 0.5m |
| Connettore terminale | Perno a testa piatta 3PIN 2 |
| Definizione del connettore | 1 : positivo (+) rosso; 2 : lasciare vuoto; 3 : negativo (-) nero. |
| Materiale dell'involucro | Lega di alluminio (superficie anodizzata nera) |
| Raffreddamento | Raffreddamento ad aria naturale |
| Parametri di durezza dell'involucro | Carico statico 230N±10N, tempo 5 minuti area di contatto: diametro 30MM livello energetico: 5J elementi: diametro palla di acciaio 50MM, 500g ± 25g |
| Capacità di isolamento elettrico | DC500V Resistenza di isolamento >20 megaohm |
| Requisiti di resistenza alla pressione | AC1000V; 10mA/5S |
| Classe di infiammabilità | IEC60707 |
| Temperatura e umidità di funzionamento | Temperatura : 0 a 50ºC, Umidità : 20% a 85%RH (non condensante) |
| Durata | Nelle nostre condizioni di utilizzo specificate, 50,000 ore per la luce rossa e 30,000 ore per la luce bianca, la luminosità è ridotta al 50% del valore di fabbrica |
| Servizi aggiuntivi | Assistenza tecnica gratuita per un anno |
| Controller di luminosità (opzionale) | 1. Controller analogico; 2. Controller digitale |
| Cavo di accoppiamento (opzionale) | 1. Cavo di estensione per sorgente luminosa; 2. Cavo adattatore per connettore |
| Angolo (°) | 0 |
| Potenza DIP rossa (W) | 1.2 |
| Potenza DIP blu/bianco (W) | 1.9 |
| Diametro interno (mm) | 55 |
| Diametro esterno (mm) | 90 |
| Spessore (mm) | 11 |
| Tensione (V) | 24 |
| Peso di spedizione | 0.20 kg |
Applicazioni
- Ispezione di PCB e contenitori in plastica
- Ispezione componenti elettronici e OCR su circuiti integrati
- Illuminazione per microscopio, ispezione aspetto generale
- Correzione LCD, rilevamento etichette font
- Rilevamento del profilo superficiale su ceramica
- Rilevazione scanalatura trasversale dadi di fissaggio
