Skuggfria ljus
Skuggfria ljus omsluter delen med diffus belysning från flera vinklar, vilket tar bort glöd och skuggor på glansiga, texturerade eller lätt krökta delar som PCB:er, anslutningar och spikar.
Bygger ni ett komplett system? Konfigurera en kamera, objektiv, ljuskälla och styrenhet som passar ihop →
Lagerstatus uppdaterad 20 okt. 2026
LS-FDL-S02 serie · 14 modeller · från $919.00 Lagerstatus
Platta kupolljusserie, 19.1 mm hög, flytande ledare
| Modell | Storlek | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|
| LS-FDL-0002-L1 | 76.5 x 76.5 mm | från $919.00 Offert | 602 i lager | Visa |
| LS-FDL-0002-L2 | 101.5 x 101.5 mm | från $1,019.00 Offert | 1222 i lager | Visa |
| LS-FDL-0002-L3 | 126.5 x 126.5 mm | från $1,109.00 Offert | 2301 i lager | Visa |
| LS-FDL-0002-L4 | 151.5 x 151.5 mm | från $1,219.00 Offert | 2335 i lager | Visa |
| LS-FDL-0002-L5 | 176.5 x 176.5 mm | från $1,319.00 Offert | 2290 i lager | Visa |
| LS-FDL-0002-L6 | 201.5 x 201.5 mm | från $1,439.00 Offert | 2264 i lager | Visa |
| LS-FDL-0002-L7 | 226.5 x 226.5 mm | från $1,549.00 Offert | 2376 i lager | Visa |
| LS-FDL-0002-L8 | 251.5 x 251.5 mm | från $1,659.00 Offert | 914 i lager | Visa |
| LS-FDL-0002-L9 | 276.5 x 276.5 mm | från $1,779.00 Offert | 967 i lager | Visa |
| LS-FDL-0002-L10 | 301.5 x 301.5 mm | från $1,899.00 Offert | 916 i lager | Visa |
| LS-FDL-0002-L11 | 326.5 x 326.5 mm | från $2,019.00 Offert | 915 i lager | Visa |
| LS-FDL-0002-L12 | 351.5 x 351.5 mm | från $2,139.00 Offert | 940 i lager | Visa |
| LS-FDL-0002-L13 | 376.5 x 376.5 mm | från $2,269.00 Offert | 920 i lager | Visa |
| LS-FDL-0002-L14 | 401.5 x 401.5 mm | från $2,399.00 Offert | 944 i lager | Visa |
LS-FPR serie · 11 modeller · från $89.00 Lagerstatus
Låg vinkel skuggfritt ljus (FPR)
- Speciell emitterande struktur, jämn emission
- Effektiv lågvinkelsbelysning, förstärker ytkaraktäristiker
- Framhäver defektkontrast.
- Minskar reflekterat ljus och bländning
- Trådjackan täcker kabelutgången, dragavlastning
Användningsområden: BGA/QFP-positionskontroll; Kontroll av materialbåge i integrerade kretsar; Kontroll av anslutningsledarnas pitch och utslag
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-FPR50 | $89.00 | 12 i lager | Visa | |||
| LS-FPR67 | $119.00 | 10 i lager | Visa | |||
| LS-FPR80 | 73 mm | 1.9 W | $129.00 | 10 i lager | Visa | |
| LS-FPR94 | 87 mm | 8.6 W | $139.00 | 12 i lager | Visa | |
| LS-FPR100 | 80 mm | 3.6 W | $139.00 | 15 i lager | Visa | |
| LS-FPR120 | 113 mm | 5 W | $179.00 | 16 i lager | Visa | |
| LS-FPR150 | 142 mm | 19.2 W | $219.00 | 13 i lager | Visa | |
| LS-FPR140 | $219.00 | 12 i lager | Visa | |||
| LS-FPR160 | 150 mm | 6.7 W | $229.00 | 15 i lager | Visa | |
| LS-FPR180 | 170 mm | 8.4 W | $259.00 | 12 i lager | Visa | |
| LS-FPR230 | $339.00 | 17 i lager | Visa |
LS-2FPQ serie · 10 modeller · från $79.00 Lagerstatus
Square shadowless light (2FPQ)
- Jämnt emitterande från 4 riktning vid låg vinkel
- Den 2FPQ är 2-3 gånger ljusare än FPQ-serien
- Monteringshålet på toppen och sidan gör installationen mer flexibel
- Lämplig för fyrkantiga verkstycken (t.ex. konturen av fyra hörn)
- Uppnå jämnare emission med hjälp av reflektor
Användningsområden: BGA, GFP-positionskontroll; Kontroll av materialbåge i integrerade kretsar; Kontroll av ledarnas pitch i integrerade kretsar
| Modell | Storlek | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|
| LS-2FPQ3232 | $79.00 | 11 i lager | Visa | ||
| LS-2FPQ4848 | $99.00 | 11 i lager | Visa | ||
| LS-2FPQ6060 | $129.00 | 18 i lager | Visa | ||
| LS-2FPQ7575 | $159.00 | 16 i lager | Visa | ||
| LS-2FPQ9696 | $209.00 | 10 i lager | Visa | ||
| LS-2FPQ120120 | $269.00 | 18 i lager | Visa | ||
| LS-2FPQ150150 | $359.00 | 16 i lager | Visa | ||
| LS-2FPQ180150 | $459.00 | 12 i lager | Visa | ||
| LS-2FPQ250140 | $759.00 | 20 i lager | Visa | ||
| LS-2FPQ350250 | $1,299.00 | 15 i lager | Visa |
LS-DL serie · 10 modeller · från $189.00 Lagerstatus
Bågformat skuggfritt ljus (DL)
- Hög uniformitet, hög luminans
- För arbetsstycken som behöver en balanserad yta
- Minskar reflekterat ljus och bländning
- Anpassningsbar: Form, Längd, Vyöppning, Färg & färgtemperatur, Kabellängd, Installationsmetod
- UV- och IR-versioner kan anpassas efter behov.
Användningsområden: PCB-inspektion; Packningsinspektion; Plastyta-inspektion
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-DL9070 | 90 x 70 mm | 5.8 W | $189.00 | 11 i lager | Visa | |
| LS-DL12570 | 125 x 70 mm | 8.6 W | $279.00 | 13 i lager | Visa | |
| LS-DL14395 | 143 x 95 mm | 8.7 W | $339.00 | 15 i lager | Visa | |
| LS-DL16050 | $429.00 | 14 i lager | Visa | |||
| LS-DL190142 | $539.00 | 14 i lager | Visa | |||
| LS-DL204110 | 204 x 110 mm | 13 W | $559.00 | 16 i lager | Visa | |
| LS-DL22025 | 220 x 25 mm | 19.2 W | $619.00 | 12 i lager | Visa | |
| LS-DL26070 | 260 x 70 mm | 17.3 W | $809.00 | 16 i lager | Visa | |
| LS-DL277142 | 145 x 277 mm | 15.8 W | $889.00 | 11 i lager | Visa | |
| LS-DL340130 | 340 x 130 mm | 15.8 W | $1,239.00 | 15 i lager | Visa |
LS-FIF-SQ serie · 9 modeller · från $99.00 Lagerstatus
Square shadowless light (LS-FIF)
- Högre uniformitet
- Speciell diffusorplatta för skuggfri belysning
- Storlek kan anpassas efter olika behov.
Användningsområden: Detektering av ytegenskapsfel i plastdelar, detektering av fel i flaskhalsar; Kantsättning av hårdvarudelar; Detektering av ytskador, skador och tryckmärken
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-FIF4640 | 2.7 W | $99.00 | 15 i lager | Visa | ||
| LS-FIF5050 | 3.5 W | $109.00 | 24 i lager | Visa | ||
| LS-FIF78100 | 3.8 W | $209.00 | 19 i lager | Visa | ||
| LS-FIF100100 | 5 W | $209.00 | 25 i lager | Visa | ||
| LS-FIF120120 | 6.7 W | $269.00 | 27 i lager | Visa | ||
| LS-FIF80150 | 7.7 W | $369.00 | 20 i lager | Visa | ||
| LS-FIF100240 | 18.6 W | $709.00 | 23 i lager | Visa | ||
| LS-FIF300300 | 42.3 W | $1,009.00 | 26 i lager | Visa | ||
| LS-FIF200400 | 38.2 W | $1,629.00 | 20 i lager | Visa |
LS-SHR serie · 9 modeller · från $169.00 Lagerstatus
Högvinklat ringljus utan skuggor (SHR-serien)
- Hög ljusstyrka, hög uniformitet skugglös belysning
- Använder en speciell belysningsstruktur för att säkerställa fullständig diffusion av LED-ljus.
- Att ändra avståndet mellan det uppmätta objektet och ljuskällan förändrar inte uniformiteten hos det belysta området.
Användningsområden: Inspektion av defekter på högreflekterande produktytor; Inspektion av yttre förpackning; Inspektion av elektronikkomponenters ledningar
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-SHR-80 | 79 mm OD | 7 W | $169.00 | 15 i lager | Visa | |
| LS-2SHR-80 | 80 mm OD | 6.3 W | $169.00 | 16 i lager | Visa | |
| LS-SHR-100 | 116 mm OD | 14 W | $239.00 | 13 i lager | Visa | |
| LS-2SHR-116 | 116 mm OD | 14.3 W | $239.00 | 15 i lager | Visa | |
| LS-SHR-150 | 166 mm OD | 20 W | $329.00 | 13 i lager | Visa | |
| LS-2SHR-166 | 166 mm OD | 26.3 W | $329.00 | 13 i lager | Visa | |
| LS-2SHR-196 | 196 mm OD | 30.9 W | $379.00 | 17 i lager | Visa | |
| LS-2SHR-230 | 230 mm OD | 24.2 W | $439.00 | 14 i lager | Visa | |
| LS-SHR-360 | 359 mm OD | 42 W | $669.00 | 11 i lager | Visa |
LS-FLS-H serie · 8 modeller · från $109.00 Lagerstatus
Platt skuggfri belysning (FLS-serien)
- Tunn fyrkantig kropp, 10-12.5 mm hög, med centralt synfönster
- FLS (punkt)- och 2FLS (utan punkt)-versioner (applikationsexempel: flaskkroppstecken).
- Tre-färgs RGB-ljuskälla, storlek och höjd, våglängd/färgtemperatur, anpassning av montering och inmatningskabelns längd
- Ljusyta: 50mm*50mm.
- Ljusstyrkenivå 255, när den är ansluten till styrenheten, kan justeras.
Användningsområden: Defektsökning av föremål med ojämna ytor; Ytinspektion av elektroniska komponenter; Bågformad ytskiktidentifiering, cylinderytasökning
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-FLS5050 | 50 x 50 mm | 5.5 W | $109.00 | 9 i lager | Visa | |
| LS-2FLS5050 | 50 x 50 mm | 5.5 W | $109.00 | 12 i lager | Visa | |
| LS-FLS100100 | 100 x 100 mm | 8.5 W | $209.00 | 12 i lager | Visa | |
| LS-2FLS100100 | 100 x 100 mm | 8.5 W | $209.00 | 11 i lager | Visa | |
| LS-FLS150150 | 150 x 150 mm | 11 W | $359.00 | 7 i lager | Visa | |
| LS-2FLS150150 | 150 x 150 mm | 11 W | $359.00 | 9 i lager | Visa | |
| LS-FLS200150 | 200 x 150 mm | 12.5 W | $539.00 | 12 i lager | Visa | |
| LS-FLS200200 | 200 x 200 mm | 14 W | $539.00 | 9 i lager | Visa |
LS-FQS serie · 8 modeller · från $99.00 Lagerstatus
Kvadratisk skuggfri ljuskälla (FQS)
- Lämplig för mätning av fyrkantiga objekt
- Uniform belysning
- Eliminera reflektionerna
Användningsområden: FPC-produktpositionering; Elektronikkomponentkontroll; Stiftbökningkontroll
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-FQS48 | 2.3 W | $99.00 | 11 i lager | Visa | ||
| LS-FQS75 | 3.4 W | $159.00 | 12 i lager | Visa | ||
| LS-FQS96 | 4.5 W | $209.00 | 13 i lager | Visa | ||
| LS-FQS120 | 4.5 W | $269.00 | 13 i lager | Visa | ||
| LS-FQS150 | 142.55 x 60 mm | 4.2 W | $339.00 | 17 i lager | Visa | |
| LS-FQS180120 | 7.2 W | $459.00 | 12 i lager | Visa | ||
| LS-FQS234 | 18 W | $679.00 | 13 i lager | Visa | ||
| LS-FQS300200 | 18 W | $1,009.00 | 16 i lager | Visa |
LS-HHRL serie · 8 modeller · från $159.00 Lagerstatus
Ringljus utan skugga (HHRL)
- Eliminerar reflektionsstörningar, hög ljusstyrka
- Mycket jämn diffus belysning
Användningsområden: Defekter på mycket reflekterande men ojämna ytor; läkemedelsförpackning i aluminiumfolie; tecken på ljusa metalltelefonhölster och paneler
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-HHRL75 | 4 W | $159.00 | 16 i lager | Visa | ||
| LS-HHRL80 | 8 W | $169.00 | 16 i lager | Visa | ||
| LS-HHRL8860 | 5.5 W | $189.00 | 13 i lager | Visa | ||
| LS-HHRL100 | 5 W | $209.00 | 13 i lager | Visa | ||
| LS-HHRL136 | 10 W | $319.00 | 13 i lager | Visa | ||
| LS-HHRL150 | 22 W | $409.00 | 13 i lager | Visa | ||
| LS-HHRL180 | 30 W | $519.00 | 14 i lager | Visa | ||
| LS-HHRL240 | 13 W | $659.00 | 15 i lager | Visa |
LS-HPR serie · 8 modeller · från $109.00 Lagerstatus
Ringljus utan skugga (HPR)
- Använder ytmonterade (paste) LED, hög uniformitet
- Högvinklig enhetlig emission
- Trådjackan täcker kabelutgången, dragavlastning
- Anpassningsbar: emitteringsvinkel, yttre & inre diameter, form, färg & färgtemperatur, multiområdeskontroll, kabellängd, installationsmetod.
- UV- och IR-versioner kan anpassas efter behov.
Användningsområden: Datumkodskontroll på livsmedelsförpackning; Kontroll av mycket reflekterande ytor på arbetsstycken; Bildexempel: kontroll av rotationsriktning på kylfläktblad (LS-HPR240-W), jämn emission gör bakgrunden vit för att skapa kontrast mot de svarta fläktbladen
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-HPR61 | 61 mm | 2.7 W | $109.00 | 16 i lager | Visa | |
| LS-HPR90 | 5 W | $159.00 | 13 i lager | Visa | ||
| LS-HPR100 | 103 mm | 8.2 W | $169.00 | 16 i lager | Visa | |
| LS-HPR130 | 122 mm | 8.6 W | $189.00 | 16 i lager | Visa | |
| LS-HPR180 | 184 mm | 10.1 W | $279.00 | 12 i lager | Visa | |
| LS-HPR200 | 205 mm | 16.8 W | $309.00 | 14 i lager | Visa | |
| LS-HPR240 | 228 mm | 24 W | $339.00 | 14 i lager | Visa | |
| LS-HPR300 | 286 mm | 17 W | $419.00 | 16 i lager | Visa |
LS-LFR serie · 8 modeller · från $109.00 Lagerstatus
Platt skuggfri belysning (LFR)
- LED-lampor monterade horisontellt, fästa på belysningssidan
- Luminans kan ersätta ett ringljus, med en mer jämn effekt
- Skugglös lågvinkelbelysning
- Trådjackan täcker kabelutgången, dragavlastning
- Anpassningsbar: ytter- och innerdiameter, färg och färgtemperatur, kabellängd, installationsmetod
Användningsområden: Datumkodskontroll på livsmedelsförpackningar; Kontroll av mycket reflekterande ytor på arbetsstycken; Präcis komponentgränsdimensionskontroll
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-LFR60 | 2.4 W | $109.00 | 14 i lager | Visa | ||
| LS-LFR70 | 3.4 W | $119.00 | 12 i lager | Visa | ||
| LS-LFR100 | 6.7 W | $159.00 | 18 i lager | Visa | ||
| LS-LFR130 | 110 mm | 8.4 W | $179.00 | 14 i lager | Visa | |
| LS-LFR120 | 7.2 W | $189.00 | 11 i lager | Visa | ||
| LS-LFR150 | 9.4 W | $229.00 | 15 i lager | Visa | ||
| LS-LFR160 | 6.7 W | $239.00 | 14 i lager | Visa | ||
| LS-LFR180 | 9.6 W | $269.00 | 11 i lager | Visa |
LS-SQ serie · 8 modeller · från $59.00 Lagerstatus
Fyrkantigt ljus utan skugga (SQ-serien)
- Belysningsområdet kan anpassas.
- Hög ljusstyrka, hög uniformitet.
- Ideell för kvadratiska objekt.
- Kapabel att detektera konturerna av de fyra hörnen som är svåra att belysa med ringljus, och förhindrar reflekterande projektioner.
Användningsområden: Tryckytafeletkontroll; Pin/ benplanhetssyn; Metallskrapdetektering
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-SQ-20 | 20 mm | 3 W | $59.00 | 14 i lager | Visa | |
| LS-SQ-32 | 32 mm | 3.5 W | $79.00 | 16 i lager | Visa | |
| LS-SQ-48 | 48 mm | 3.5 W | $99.00 | 11 i lager | Visa | |
| LS-SQ-75 | 75 mm | 5.5 W | $159.00 | 16 i lager | Visa | |
| LS-SQ-96 | 96 mm | 6 W | $209.00 | 15 i lager | Visa | |
| LS-SQ-120 | 120 mm | 10 W | $269.00 | 17 i lager | Visa | |
| LS-SQ-200X120 | 200 x 120 mm | 19 W | $539.00 | 12 i lager | Visa | |
| LS-SQ-300X200 | 300 x 200 mm | 26 W | $539.00 | 14 i lager | Visa |
LS-RIF-RING serie · 7 modeller · från $69.00 Lagerstatus
Ringformad skuggfri ljuskälla (LS-RIF)
- Skugglös diffus belysning
- Storlek kan anpassas efter olika behov.
Användningsområden: Anslutningspinsposition, QR-kodigenkänning; PCB-basinspektion, elektronikkomponentinspektion, yttre inspektion; LCD-korrektion
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-RIF2610 | 26 mm dia. | 2.5 W | $69.00 | 20 i lager | Visa | |
| LS-RIF4218 | 42 mm dia. | 2.1 W | $89.00 | 17 i lager | Visa | |
| LS-RIF6638 | 66 mm dia. | 2.8 W | $139.00 | 24 i lager | Visa | |
| LS-RIF7042 | 70 mm dia. | 2.9 W | $149.00 | 20 i lager | Visa | |
| LS-RIF8036 | 80 mm dia. | 3.1 W | $169.00 | 13 i lager | Visa | |
| LS-RIF8860 | 88 mm dia. | 3.4 W | $189.00 | 23 i lager | Visa | |
| LS-RIF130110 | 130 mm dia. | 5.7 W | $299.00 | 20 i lager | Visa |
LS-2HPR serie · 6 modeller · från $89.00 Lagerstatus
Ringljus utan skuggor (2HPR)
- Lämplig för enhetlig avbildning från kort till långt avstånd.
- Ökad ljusstyrka, cirka 3 gånger högre än HPR-serien
- Använder unik designstruktur, uppnår hög ljusstyrka, hög
Användningsområden: Inspektion av datum på livsmedelsförpackning; Håll ut eller reflekterande yta av arbetsstyckeinspektion
| Modell | Storlek | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|
| LS-2HPR50 | $89.00 | 11 i lager | Visa | ||
| LS-2HPR75 | $149.00 | 11 i lager | Visa | ||
| LS-2HPR100 | $179.00 | 12 i lager | Visa | ||
| LS-2HPR150 | $249.00 | 16 i lager | Visa | ||
| LS-2HPR200 | $319.00 | 16 i lager | Visa | ||
| LS-2HPR250 | $389.00 | 17 i lager | Visa |
LS-FPQ serie · 6 modeller · från $99.00 Lagerstatus
Fyrkantigt skuggfritt ljus (FPQ)
- Speciell emitteringsstruktur, jämn emission i det effektiva arbetsområdet
- Effektiv lågvinklad belysning, förstärker ytans egenskaper, framhäver defektkontrast
- För arbetsstycken som kräver en balanserad yta och reducerat reflekterat ljus eller bländning
- Anpassningsbar: Längd och bredd, Färg och färgtemperatur, Kabellängd, Installationsmetod
- UV- och IR-versioner kan anpassas efter behov.
Användningsområden: BGA, GFP-positionskontroll (som tryckts); Kontroll av materialbåge i integrerade kretsar; Kontroll av ledarnas pitch
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-FPQ4848 | 1.2 W | $99.00 | 20 i lager | Visa | ||
| LS-FPQ6060 | 1.4 W | $129.00 | 12 i lager | Visa | ||
| LS-FPQ11660 | 104 x 56 mm | 2.2 W | $229.00 | 12 i lager | Visa | |
| LS-FPQ120120 | 108 x 116 mm | 10.6 W | $259.00 | 14 i lager | Visa | |
| LS-FPQ150150 | 138 x 146 mm | 11.5 W | $349.00 | 10 i lager | Visa | |
| LS-FPQ250250 | 238 x 246 mm | 19.7 W | $739.00 | 17 i lager | Visa |
LS-HRS serie · 6 modeller · från $169.00 Lagerstatus
Skuggfri ljuskälla / ringljus (HRS)
- Stor belyst yta
- Höga och låga arbetsavstånd kan användas
- Hög ljusstyrka
Användningsområden: Rening av drycksglaslock; Teckeninspektion på mycket reflekterande metall mobiltelefonpaneler; Skärmkontroll av mycket reflekterande IC-plastförpackning
LS-RIH serie · 6 modeller · från $299.00 Lagerstatus
Fyrkantigt skuggfritt ljus (RIH)
- LED fördelade vertikalt
- Hög uniformitet, hög luminans
- För arbetsstycken som behöver en balanserad yta
- Minskar reflekterat ljus och bländning
- Anpassningsbar: Längd och bredd, Färg och färgtemperatur, Kabellängd, Installationsmetod
Användningsområden: Cigarettsäckars ytförskjutning; Integrerad krets materialbälte inspektion; Ledtrådspinnvidd inspektion
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-RIH13294 | 20.2 W | $299.00 | 12 i lager | Visa | ||
| LS-RIH11075 | 12.5 W | $379.00 | 10 i lager | Visa | ||
| LS-RIH125125 | $439.00 | 14 i lager | Visa | |||
| LS-RIH15075 | 14.4 W | $539.00 | 13 i lager | Visa | ||
| LS-RIH232140 | 15.9 W | $909.00 | 17 i lager | Visa | ||
| LS-RIH302156 | $1,299.00 | 14 i lager | Visa |
LS-FLS serie · 5 modeller · från $99.00 Lagerstatus
Skuggfri ljuskälla (FLS)
- Uniform belysning
- Liten storlek
- Diffus reflekterande material leder ljuset jämnt
Användningsområden: Kablar och komponenter för elektrisk utrustning; Kontroll av tecken på mycket reflekterande, ojämna ytor; Kontroll av textur på tyg
LS-FRS serie · 5 modeller · från $109.00 Lagerstatus
Skuggfri ljuskälla (FRS)
- Lämplig för stora runda föremål eller små oregelbundet formade föremål
- Högre uniformitet
- Jämn belysning utan skugga
Användningsområden: Konturextraktion av cirkulära metalldelar; Jämn belysning vid låg vinkel; Extrahering av egenskaper vid låg vinkel
LS-SLR serie · 5 modeller · från $189.00 Lagerstatus
Lågvinkel skugglöst ringljus (SLR-serien)
- God uniformitet, lämplig för lågvinkelsbelysning
- Högdensitets-LEDs monterade vertikalt med särskild ljusledande diffusion.
- Minskar reflekterande bländning.
- Effektiv belysning i låg vinkel framhäver ytstrukturer.
Användningsområden: Ytskadorinspektion; IC-bandinspektion; BGA/QFP-positionskontroll
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-SLR-88 | 88 mm OD | 4.5 W | $189.00 | 12 i lager | Visa | |
| LS-SLR-100 | 100 mm OD | 5 W | $209.00 | 14 i lager | Visa | |
| LS-SLR-136 | 136 mm OD | 10 W | $269.00 | 17 i lager | Visa | |
| LS-SLR-180 | 180 mm OD | 13 W | $349.00 | 10 i lager | Visa | |
| LS-SLR-250 | 250 mm OD | 15 W | $479.00 | 14 i lager | Visa |
LS-SR serie · 5 modeller · från $119.00 Lagerstatus
Skuggfritt ringljus (serie SR)
- Eliminera reflektionsstörningar.
- Tillhandahåller diffus belysning med hög ljusstyrka och hög uniformitet.
Användningsområden: Kurvig yta-inspektion; Etikettläsning; Hårdvaruposition/ID
LS-FDL-S03 serie · 4 modeller · från $1,299.00 Lagerstatus
Platt kupolljusserie, 30 mm hög, 5 polig M12 hane A-kodad (S03)
| Modell | Storlek | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|
| LS-FDL-0003 | 196 x 196 mm | från $1,299.00 Offert | 17 i lager | Visa |
| LS-FDL-0004 | 306 x 306 mm | från $1,959.00 Offert | 19 i lager | Visa |
| LS-FDL-0005 | 459 x 459 mm | från $3,539.00 Offert | 17 i lager | Visa |
| LS-FDL-0006 | 612 x 612 mm | från $6,279.00 Offert | 21 i lager | Visa |
LS-HFQ serie · 4 modeller · från $79.00 Lagerstatus
Fyrkantig skugglös belysning (HFQ)
- Belysningsområde fritt anpassningsbart
- Hög ljusstyrka, mycket uniform skugglös belysning
Användningsområden: FPC-produktpositionering; Elektronikkomponentnärvarokontroll; Böjd stiftkontroll
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-HFQ48P | 36 x 36 mm | 1.5 W | $79.00 | 18 i lager | Visa | |
| LS-HFQ96P | 84 x 84 mm | 3 W | $179.00 | 13 i lager | Visa | |
| LS-HFQ120P | 108 x 108 mm | 4 W | $239.00 | 11 i lager | Visa | |
| LS-HFQ200116P | 188 x 112 mm | 13 W | $489.00 | 13 i lager | Visa |
LS-HFSL serie · 4 modeller · från $149.00 Lagerstatus
Platt skuggfritt ljus (HFSL)
- Mycket jämn, omnidirektional belysning
Användningsområden: Inspektion av tabletter/pillor; Läsning av 2D-koder på metallytan; Ytinspektion av små metalldelar
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-HFSL74 | 2.5 W | $149.00 | 14 i lager | Visa | ||
| LS-HFSL100 | 6 W | $209.00 | 16 i lager | Visa | ||
| LS-HFSL114 | 4 W | $249.00 | 13 i lager | Visa | ||
| LS-HFSL160 | 4.5 W | $259.00 | 14 i lager | Visa |
LS-LGES-C serie · 4 modeller · från $259.00 Lagerstatus
Platta skuggfria ljuskällor
- Enkel, kompakt konstruktion, lätt att installera
- Speciell diffusorplatta ger uniform högvvinkelsbelysning
| Modell | Storlek | Effekt | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|
| LS-LGES-116-R | 116 mm dia., Röd | 2.6 W | $259.00 | 4 i lager | Visa |
| LS-LGES-116-W | 116 mm diameter, Vit | 3.4 W | $259.00 | 2 i lager | Visa |
| LS-LGES-160-R | 160 mm dia., Röd | 4.3 W | $389.00 Offert | 2 i lager | Visa |
| LS-LGES-160-W | 160 mm diameter, Vit | 6.5 W | $389.00 | 5 i lager | Visa |
LS-SPQ serie · 4 modeller · från $109.00 Lagerstatus
Skugglös ljuskälla (SPQ)
- Lämplig för stora mätobjekt
- Uniform belysning
- Eliminera reflektioner
Användningsområden: Inspektion av ytan på mobiltelefonram; Extrahering av mobiltelefonkant; Inspektion av urtillverkning
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-SPQ-50 | 45 mm | 4 W | $109.00 | 5 i lager | Visa | |
| LS-SPQ-300-220 | 51 W | $1,009.00 | 8 i lager | Visa | ||
| LS-SPQ-326-246 | 68 W | $1,159.00 | 16 i lager | Visa | ||
| LS-SPQ-360-280-W | 40 W | $1,369.00 | 5 i lager | Visa |
LS-DML serie · 3 modeller · från $129.00 Lagerstatus
Flerriktad skuggfri belysning (DML)
- LED monterade vertikalt, fäst vid ljussidan
- Särskild diffusor, reflekterande ringbelysning
- Mycket jämn emission på flera lutningar
- Anpassningsbart: form, ytter- och innerdiameter, kombinerad belysning, färg och färgtemperatur, flerområdesstyrning, kabellängd, installationsmetod
- UV- och IR-versioner kan anpassas efter behov.
Användningsområden: Yttext och mönsterigenkänning; Metallobjektets kantlokalisering och mätning; Bildexempel: metallskallarlokalisering (LS-DML90-W), höguniformig diffus belysning ger hög kontrast
LS-HSP serie · 3 modeller · från $279.00 Lagerstatus
Fyrsidigt skuggfritt ljus (HSP)
- Unik struktur, effektiv och jämn belysning
- Används för stora objekt
Användningsområden: Inspektion av telefonkant; Teckenigenkänning; Färginspektion
| Modell | Storlek | Effekt | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|---|
| LS-HSP150120 | 123 x 93 mm | 10 W | $279.00 | 10 i lager | Visa | |
| LS-HSP326246 | 300 x 220 mm | 65 W | $1,009.00 | 13 i lager | Visa | |
| LS-HSP426246 | 410 x 200 mm | 55 W | $1,699.00 | 13 i lager | Visa |
LS-2LFM serie · 2 modeller · från $329.00 Lagerstatus

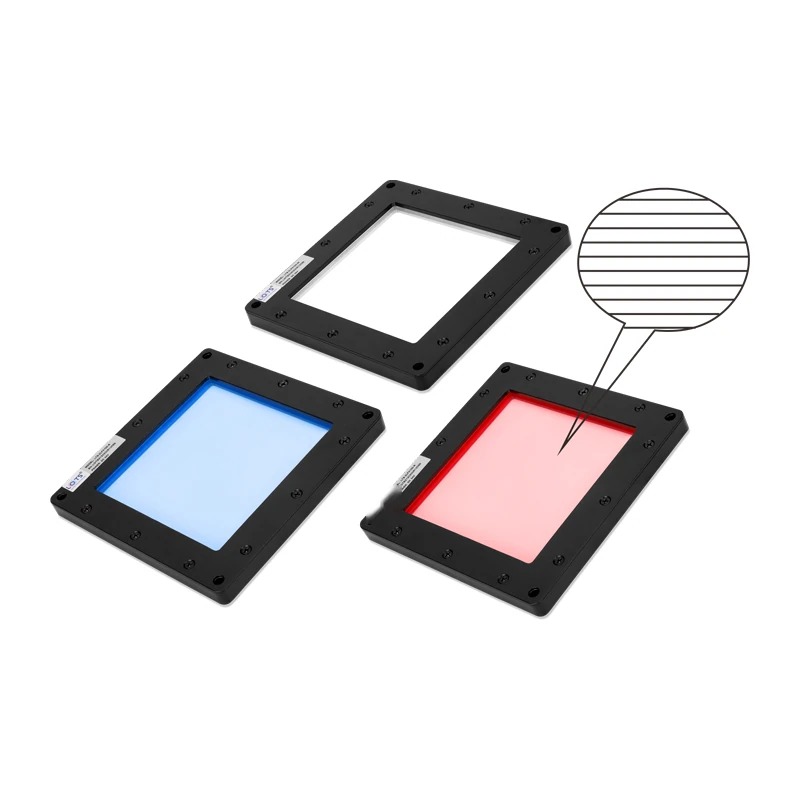

Streckat skuggfritt ljus (2LFM)
- Ljusstyrkan har ökat med mer än 30%
- Det finns inga diffraktionsskuggor, och uniformiteten är bättre
- Strimorna är finare och skarpare och uppfyller kraven på högre detekteringsnoggrannhet
- Lämplig för konkava och konvexa/ryggdefekter på glatta produktytor
Användningsområden: Konvexa och konkava samt vridningsdefekter på reflekterande glas, spegel, glas, mobiltelefonfilm eller andra reflekterande ytor vid inspektion
| Modell | Storlek | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|
| LS-2LFM100 | $329.00 | 15 i lager | Visa | ||
| LS-2LFM150 | $499.00 | 17 i lager | Visa |
LS-FDL-S04 serie · 2 modeller · från $2,479.00 Lagerstatus

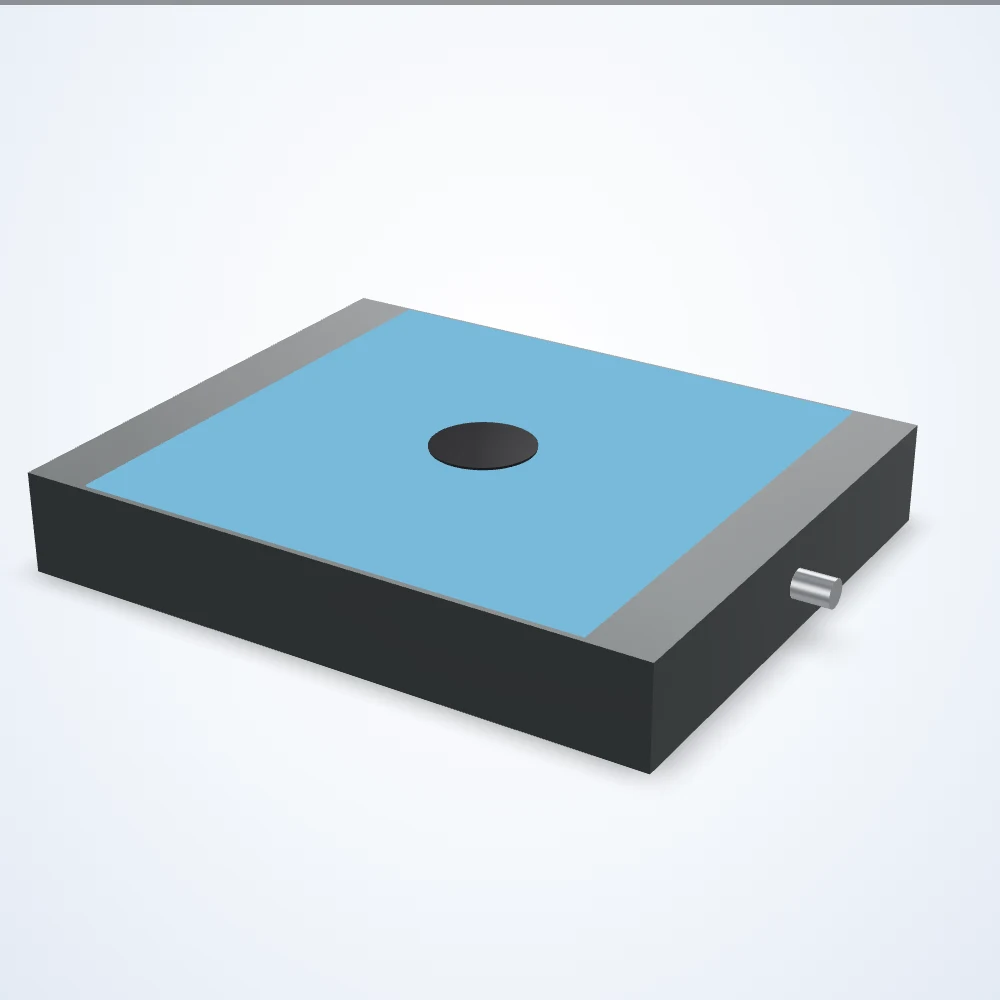

Platt kupolljus-serie, 5 Pin M12 Hanke A-kodad, IP68
| Modell | Storlek | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|
| LS-FDL-0007 | 223.5 x 223.5 mm | $2,479.00 Offert | 21 i lager | Visa |
| LS-FDL-0008 | 334.8 x 334.8 mm | $3,659.00 Offert | 14 i lager | Visa |
LS-FDL-S05 serie · 2 modeller · från $1,369.00 Lagerstatus

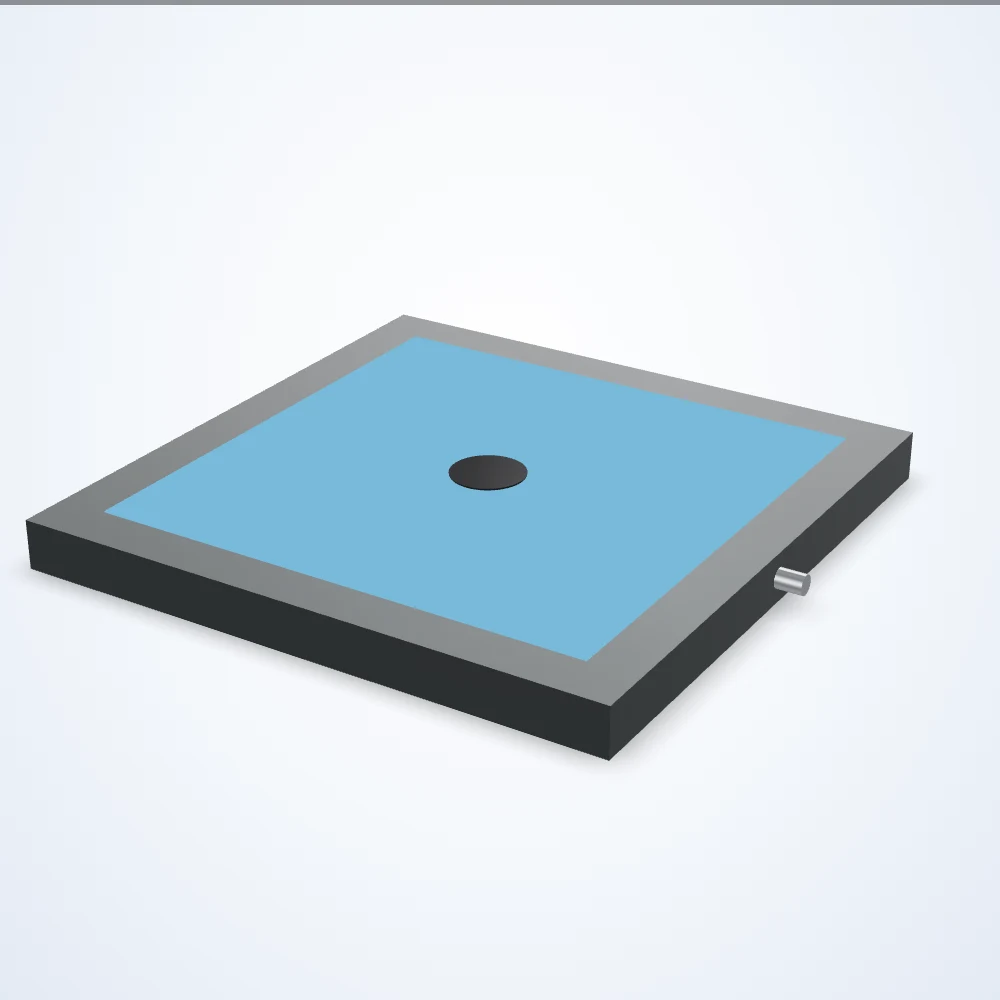

Platt kupolljusserie, 30 mm hög, 5 polig M12 hane A-kodad (S05)
| Modell | Storlek | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|
| LS-FDL-0009 | 306-459 x 306-459 mm | från $1,369.00 Offert | 40 i lager | Visa |
| LS-FDL-0010 | 306-459 x 306-459 mm | från $1,369.00 Offert | 37 i lager | Visa |
LS-FDM serie · 2 modeller · från $329.00 Lagerstatus
Kvadratisk skuggfri ljuskälla (FDM)
- Hög uniformitet, hög luminans
- Stor ljusyta, bred tillämpningsomfattning
- Kan användas i stora FOV med flera kameror
- Flexibel kontur, central hål kan anpassas
Användningsområden: Inspektion av reflekterande ytor; Inspektion av ojämna ytor; Inspektion av rubberringytor
| Modell | Storlek | Färger | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|---|
| LS-FDM11256 | $329.00 | 15 i lager | Visa | ||
| LS-FDM10090 | $339.00 | 16 i lager | Visa |
LS-LFX serie · 2 modeller · från $209.00 Lagerstatus
Platt skuggfritt ljus (LFX)
- Koaxialbelysning och skuggfri ljuseffekt
- Hög ljus transmission, hög uniformitet
- Kompakt, enkel att installera
- En tryckpunktsskiva styr riktningen på den utstrålade belysningen
- Samma effekt som en koaxial + domljus kombinerat med en kompaktare volym
Användningsområden: Inspektion i smala monteringsutrymmen; Kantkonturinspektion; Konturdefektinspektion
LS-NS-RIF serie · 2 modeller · från $209.00 Lagerstatus
Icke-standardiserade skuggfria ljuskällor
- Skräddarsydd
1 modell · från $1,229.00 Lagerstatus

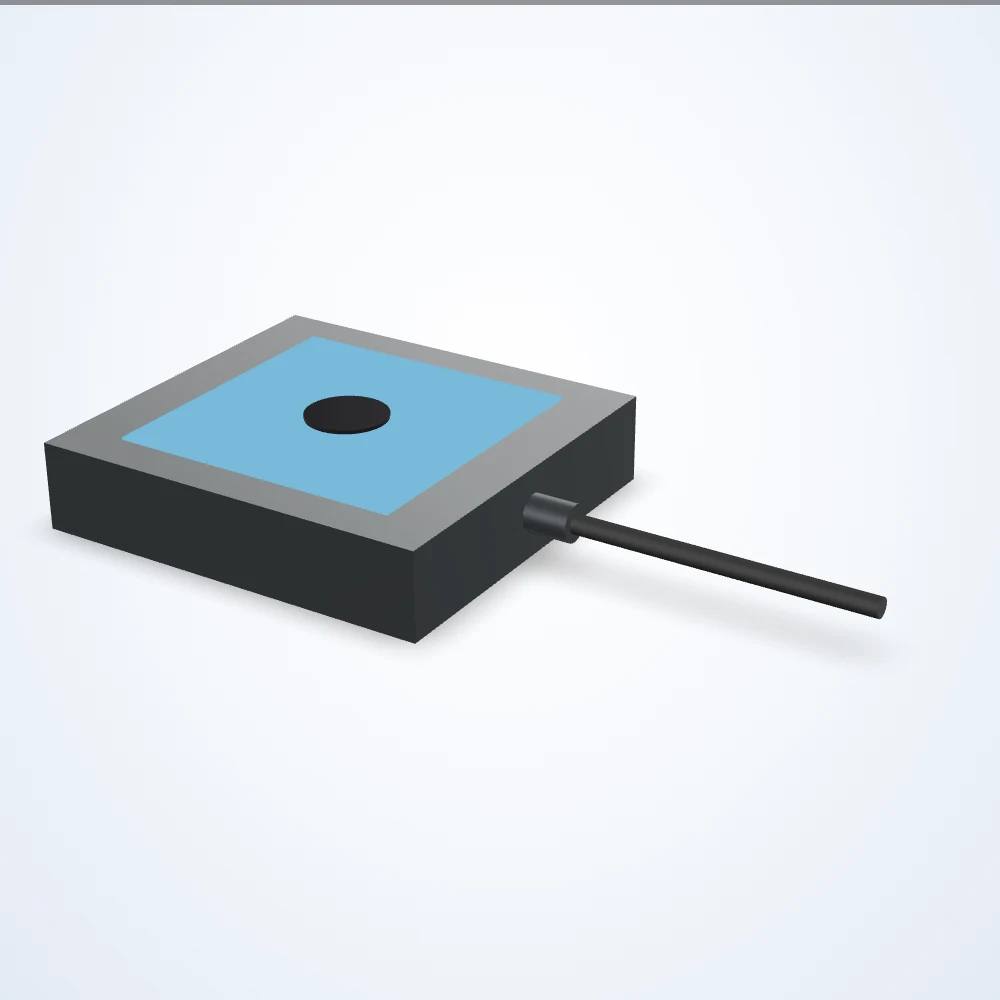

Platta kupolljusserie, 23.9 mm hög, flytande ledare
| Modell | Storlek | Pris | Tillgänglighet | Länk |
|---|---|---|---|---|
| LS-FDL-0001 | 80.4-690 x 80.4-690 mm | från $1,229.00 Offert | 878 i lager | Visa |
Serie
Square shadowless light (2FPQ) (10)Ringljus utan skuggor (2HPR) (6)Bågformat skuggfritt ljus (DL) (10)Flerriktad skuggfri belysning (DML) (3)Platta kupolljusserie, 19.1 mm hög, flytande ledare (14)Platt kupolljusserie, 30 mm hög, 5 polig M12 hane A-kodad (S03) (4)Square shadowless light (LS-FIF) (9)Skuggfri ljuskälla (FLS) (5)Platt skuggfri belysning (FLS-serien) (8)Fyrkantigt skuggfritt ljus (FPQ) (6)Låg vinkel skuggfritt ljus (FPR) (11)Kvadratisk skuggfri ljuskälla (FQS) (8)Skuggfri ljuskälla (FRS) (5)Fyrkantig skugglös belysning (HFQ) (4)Platt skuggfritt ljus (HFSL) (4)Ringljus utan skugga (HHRL) (8)Ringljus utan skugga (HPR) (8)Skuggfri ljuskälla / ringljus (HRS) (6)Fyrsidigt skuggfritt ljus (HSP) (3)Platt skuggfri belysning (LFR) (8)Platta skuggfria ljuskällor (4)Ringformad skuggfri ljuskälla (LS-RIF) (7)Fyrkantigt skuggfritt ljus (RIH) (6)Högvinklat ringljus utan skuggor (SHR-serien) (9)Lågvinkel skugglöst ringljus (SLR-serien) (5)Skugglös ljuskälla (SPQ) (4)Fyrkantigt ljus utan skugga (SQ-serien) (8)Skuggfritt ringljus (serie SR) (5)
Alla 201-modeller, efter serie
LS-DL16050LS-DL190142LS-DL9070 · 90 x 70 mmLS-DL12570 · 125 x 70 mmLS-DL14395 · 143 x 95 mmLS-DL277142 · 145 x 277 mmLS-DL204110 · 204 x 110 mmLS-DL22025 · 220 x 25 mmLS-DL26070 · 260 x 70 mmLS-DL340130 · 340 x 130 mmLS-FDL-0002-L1 · 76.5 x 76.5 mmLS-FDL-0002-L2 · 101.5 x 101.5 mmLS-FDL-0002-L3 · 126.5 x 126.5 mmLS-FDL-0002-L4 · 151.5 x 151.5 mmLS-FDL-0002-L5 · 176.5 x 176.5 mmLS-FDL-0002-L6 · 201.5 x 201.5 mmLS-FDL-0002-L7 · 226.5 x 226.5 mmLS-FDL-0002-L8 · 251.5 x 251.5 mmLS-FDL-0002-L9 · 276.5 x 276.5 mmLS-FDL-0002-L10 · 301.5 x 301.5 mmLS-FDL-0002-L11 · 326.5 x 326.5 mmLS-FDL-0002-L12 · 351.5 x 351.5 mmLS-FDL-0002-L13 · 376.5 x 376.5 mmLS-FDL-0002-L14 · 401.5 x 401.5 mmLS-FDL-0001 · 80.4-690 x 80.4-690 mmLS-FDL-0003 · 196 x 196 mmLS-FDL-0004 · 306 x 306 mmLS-FDL-0005 · 459 x 459 mmLS-FDL-0006 · 612 x 612 mmLS-FDL-0009 · 306-459 x 306-459 mmLS-FDL-0010 · 306-459 x 306-459 mmLS-FDL-0007 · 223.5 x 223.5 mmLS-FDL-0008 · 334.8 x 334.8 mmLS-2FLS5050 · 50 x 50 mmLS-FLS5050 · 50 x 50 mmLS-2FLS100100 · 100 x 100 mmLS-FLS100100 · 100 x 100 mmLS-2FLS150150 · 150 x 150 mmLS-FLS150150 · 150 x 150 mmLS-FLS200150 · 200 x 150 mmLS-FLS200200 · 200 x 200 mmLS-HFSL100LS-HFSL114LS-HFSL160LS-HFSL74LS-LFR100LS-LFR120LS-LFR150
Hur man väljer skuggfria ljus
Skuggfria ljus ger mjuk, diffus belysning från en ring, kvadrat eller plan panel, vilket tar bort hård skugga och minskar glöd utan att behöva höjden hos en fullständig dom. De passar tryckta etiketter, formade plast, belagda delar och sammanställningar med höjdskillnader, där direkt LED skulle kasta skuggor eller visa ljusa glansar. Den här kategorin listar 201 skuggfria ljus.
Välj först form: kvadrat eller ring för allmän diffus täckning, plan skuggfria och plan dompaneler för låg bygghöjd, låg vinkelringar för textur och hög vinkelringar för ljusare övre belysning. Kontrollera sedan täckningen med kolumnerna Rekommenderat arbetsavstånd och FOV; listade arbetsavståndsskalan sträcker sig från 5~50 mm upp till 100~300 mm beroende på modellen. Vit version har en färgtemperatur på 6600 K.
I tabellerna jämför Dimension, Höjd (mm), från ungefär 19 mm till 47.4 mm, Effekt och Spänning (alla modeller fungerar på 24 V). Här finns alla färgfilteralternativ, från Vit till Infraröd och UV. För starkt krökta glansyta delar, se kupollljus; för direkt vinklad belysning se ringljus. Du kan också konfigurera ett system.
Skuggfria ljus: vanliga frågor
Vad är skillnaden mellan skuggfritt ljus och kupolljus?
Båda ger diffus belysning som döljer glöd och skuggor. Ett domljus omgir delen med en halvkula och täcker nästan alla vinklar, vilket passar starkt krölliga reflekterande delar. Ett skuggfritt ljus använder en diffuseringsskiva, kvadrat eller plan panel, så det är mycket lägre och enklare att montera, och fungerar bra på flätare delar, etiketter och plastkonstruktioner med mindre höjdskillnader.
Vad är ett plan kupolljus?
En plan domkula är en tunn, spridande panel som kameran tittar genom. Den ger mjuk, jämn belysning från ovan, liknande en domkula på plana och lätt krökta delar, i en behållare endast några centimeter hög. Det är ett bra val när det finns liten utrymme mellan objektiv och del eller när arbetsavståndet är långt.
Hur använder jag kolumnerna Rekommenderat arbetsavstånd och FOV?
Kolumnen 'Rekommenderat arbetsavstånd' anger det avstånd mellan ljuset och objektet där modellen ger jämn belysning. Kolumnen 'Synfält' anger det synfält som modellen kan belysa. Välj en modell vars arbetsavstånd inkluderar din monteringsposition och vars synfält täcker kamerans synfält, och kontrollera att ljuset inte blockerar objektivet.
Skall jag välja en kvadrat eller en ring skuggfri belysning?
Anpassa belysningen till synfältets form och till delen. Kvadratiska modeller täcker rektangulära kamerasyner och lådformade delar jämnt till hörnen. Ringmodeller passar rundade delar och rundade objektivmonter och är ofta lättare. Låg-vinkliga ringversioner lägger till skärande ljus för textur, medan hög-vinkliga ringar ger mer ljus direkt på ytan.
