머신 비전 렌즈

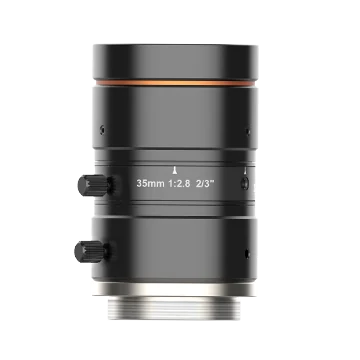

35mm, F2.8, 2/3", 8MP 렌즈, C-Mount, 규격 Ø32 mm × 48.43 mm (LS-MF3528M-8MP)
모델 LS-MF3528M-8MP
35mm, F2.8, 2/3", 8MP 렌즈, C-Mount. 초고해상도 및 고정도의 이미지 명확도 초저 왜곡 및 고상대 조명률
특징
- 초고 해상도와 이미지 명확도의 일관성
- 초저 왜곡 및 더 높은 상대 조명
- 무색소 광학 시스템 설계, 컬러 카메라와 함께 더 나은 이미지 성능 제공
- 좋은 광학 성능을 갖춘 초단 작동 거리 지원
- 소형 설계, 우수한 진동 저항성 및 고/저 온도 성능
사양
| 모델 | LS-MF3528M-8MP |
|---|---|
| 초점 거리 | 35 mm |
| F값 | F2.8 ~ F16 |
| 이미지 크기 | Ø11 mm (2/3") |
| 왜곡 | 0.02% |
| 최소 객체 거리 | 0.15 m |
| 시야 | D (11.1 mm): 15.26°; H (8.45 mm): 11.65°; V (7.07 mm): 9.76° |
| 조리개 제어 | 매뉴얼 |
| 포커스 제어 | 매뉴얼 |
| 필터 나사 | M30.5 × 0.5 |
| 마운트 | C-mount |
| 플랜지 백 길이 | 17.526 mm |
| 치수 | Ø32 mm × 48.43 mm (Ø1.3" × 1.9") |
| 무게 | 84.3 g (0.2 lb.) |
| 온도 | –10 °C ~ 50 °C (14 °F ~ 122 °F) |
| 인증 | RoHS 2.0 |
| 배송 무게 (예상) | 0.22 kg |
| 작동 거리에서의 배율 (mm) | 150: -0.262; 200: -0.190; 250: -0.150; 300: -0.124; 350: -0.105; 400: -0.092; 450: -0.081; 500: -0.073; 550: -0.066; 600: -0.061; 650: -0.056; 700: -0.052; 750: -0.049; 800: -0.045; 850: -0.043; 900: -0.040; 950: -0.038; 1000: -0.036 |
| 작동 거리(mm)에서의 시야 H x V (mm), 2/3" 센서 (8.45 x 7.07 mm) | 150: 32.32 x 27.04; 200: 44.57 x 37.29; 250: 56.57 x 47.34; 300: 68.45 x 57.28; 350: 80.28 x 67.18; 400: 92.06 x 77.04; 450: 103.83 x 86.88; 500: 115.57 x 96.71; 550: 127.31 x 106.53; 600: 139.03 x 116.34; 650: 150.75 x 126.15; 700: 162.46 x 135.95; 750: 174.17 x 145.75; 800: 185.87 x 155.54; 850: 197.57 x 165.33; 900: 209.27 x 175.12; 950: 220.97 x 184.91; 1000: 232.66 x 194.69 |
| 작동 거리(mm)에서의 시야 H x V (mm), 1/1.8" 센서 (7.38 x 4.92 mm) | 150: 28.23 x 18.82; 200: 38.93 x 25.96; 250: 49.41 x 32.95; 300: 59.79 x 39.87; 350: 70.12 x 46.76; 400: 80.41 x 53.62; 450: 90.69 x 60.47; 500: 100.95 x 67.31; 550: 111.20 x 74.15; 600: 121.44 x 80.98; 650: 131.67 x 87.80; 700: 141.91 x 94.62; 750: 152.13 x 101.44; 800: 162.35 x 108.26; 850: 172.57 x 115.07; 900: 182.79 x 121.89; 950: 193.01 x 128.70; 1000: 203.22 x 135.51 |
| 작동 거리(mm)에서의 시야 H x V (mm), 1/2" 센서 (6.22 x 4.67 mm) | 150: 23.79 x 17.87; 200: 32.81 x 24.64; 250: 41.65 x 31.27; 300: 50.40 x 37.84; 350: 59.10 x 44.38; 400: 67.78 x 50.90; 450: 76.44 x 57.40; 500: 85.09 x 63.89; 550: 93.73 x 70.38; 600: 102.36 x 76.86; 650: 110.99 x 83.34; 700: 119.61 x 89.82; 750: 128.23 x 96.29; 800: 136.85 x 102.76; 850: 145.46 x 109.23; 900: 154.08 x 115.70; 950: 162.69 x 122.16; 1000: 171.30 x 128.63 |
| 익스텐션 튜브를 사용한 근접 촬영 | 10 mm 튜브, 근접 초점: WD 90.31 mm, 배율 -0.577; 10 mm 튜브, 원거리 초점: WD 132.64 mm, 배율 -0.286; 5 mm 튜브, 근접 초점: WD 110.29 mm, 배율 -0.434; 5 mm 튜브, 원거리 초점: WD 254.69 mm, 배율 -0.143; 2 mm 튜브, 근접 초점: WD 130.15 mm, 배율 -0.348; 2 mm 튜브, 원거리 초점: WD 619.06 mm, 배율 -0.057; 1 mm 튜브, 근접 초점: WD 139.14 mm, 배율 -0.320; 1 mm 튜브, 원거리 초점: WD 1220.47 mm, 배율 -0.029 |
