360° 검사 렌즈

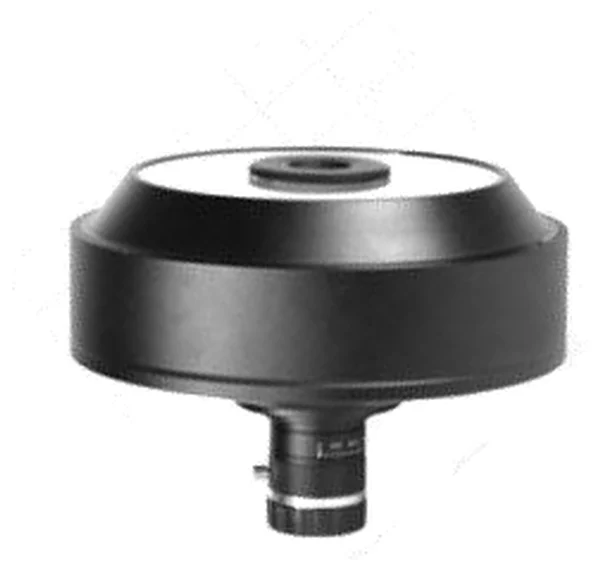

1/1.8", 5 MP, C-mount 360° 검사 렌즈, F8.0-16 (LS-SOD3602)
모델 LS-SOD3602
1/1.8", 5 MP, C-mount 360° 검사 렌즈. 다양한 작동 거리에서 부품의 외부 벽면을 360도로 촬영할 수 있는 컴팩트한 5 메가픽셀 렌즈로, 병뚜껑, 용기, 나사 스레드, 플라스틱 주입, 주물 및 가공 부품 검사에 사용됩니다. 한눈에 보기: 작동 거리 9-45.4 mm; 형식 1/1.8"; 해상도 5MP; 조리개 F8.0-16; 마운트 C.
특징
- 소형 디자인, 5 메가픽셀
- 360도를 통한 이미징
- 다양한 작동 거리
- 360도 외부 표면 촬영
- 다양한 센서 형식: 2/3", 1/1.8", 1/3"
- 고해상도, 5 메가픽셀
- 짧은 작동 거리
- 컴팩트 설계
사양
| 모델 | LS-SOD3602 |
|---|---|
| 해상도 | 5MP |
| 마운트 | C |
| 포맷 | 1/1.8" |
| 이미지 서클 | dia. 5.32 mm |
| 조리개 | F8.0-16 |
| 작동 거리 | 9-45.4 mm |
| 시야 (대상 직경 x 높이) | 7.5 x 5.3 (최소), 30 x 25 (최대) mm |
| 표준 시야 (지름 x 높이) | 15 x 11.86 mm |
| 파장 범위 | 450-650 nm |
| 대상 물체 직경 / 높이 / WD / F-수 (mm) | 7.5 / 5.3 / 45.4 / F16; 10 / 7.7 / 41.5 / F16; 15 / 11.86 / 33.8 / F12; 20 / 16.5 / 26.2 / F12; 25 / 20.7 / 18.5 / F10; 30 / 25 / 9 / F8 |
| FOV(직경 x 높이, mm) | 7.5 x 5.3 분 / 30 x 25 최대 |
| 파장 | 450-650 nm |
| 시야각 | 18~36 deg |
| 시야 (지름 x 높이) | 7.5 x 5.3 mm 최소, 15 x 11.86 mm 일반, 30 x 25 mm 최대 |
| 크기 | dia. 136.9 x 79.14 mm |
| 검사 테이블 | 직경 / 높이 / WD / F# (mm): 7.5 / 5.3 / 45.4 / 16; 10 / 7.7 / 41.5 / 16; 15 / 11.86 / 33.8 / 12; 20 / 16.5 / 26.2 / 12; 25 / 20.7 / 18.5 / 10; 30 / 25 / 9 / 8 |
| W.D. | 9~45.4 mm |
| 테스트 범위(직경 / 높이 / WD / F# / C%, mm) | 7.5 / 5.3 / 45.4 / 16 / 12; 10 / 7.7 / 41.5 / 16 / 17; 15 / 11.86 / 33.8 / 12 / 27; 20 / 16.5 / 26.2 / 12 / 37; 25 / 20.7 / 18.5 / 10 / 51; 30 / 25 / 9 / 8 / 62 |
| C% 정의 | C % = 상단 시야 직경(픽셀) / 감지기 짧은 변(픽셀) x100 |
| 배송 무게 (예상) | 0.94 kg |
