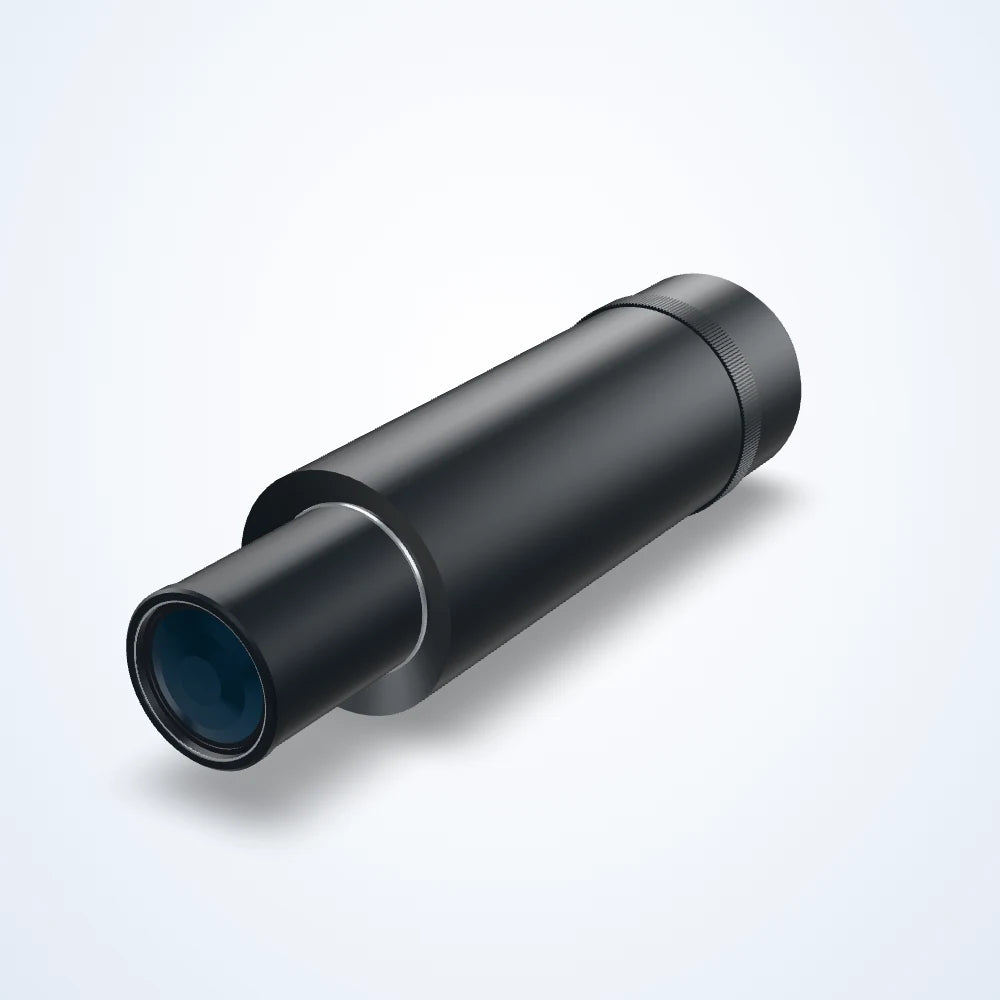

渲染示意图：实际产品外观可能有所不同。
远心镜头

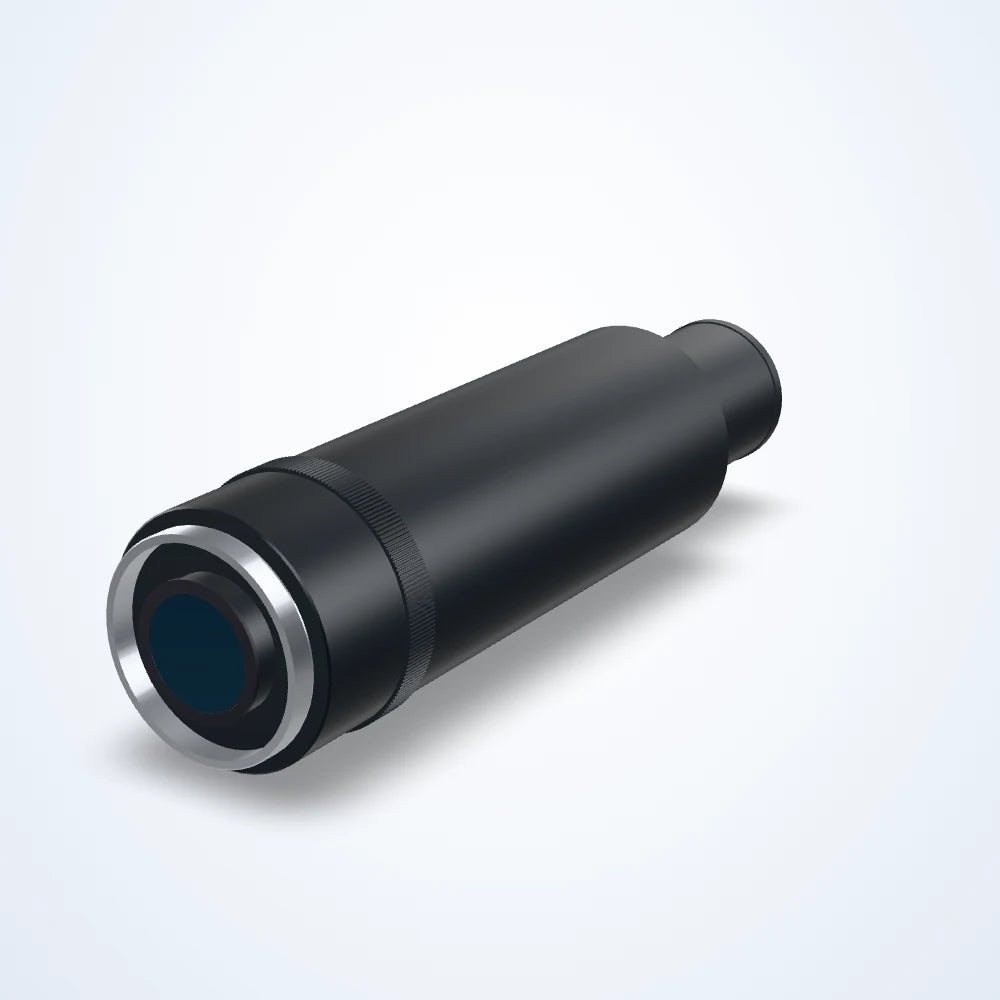

1.083x 双远心镜头，工作距离 110 mm（LS-TCL-0971）
型号 LS-TCL-0971
- 放大倍率1.083x
- 接口F-mount
- 传感器APS-H
- 工作距离110±2 mm
- 光圈F18.3
- 分辨率71 MP
3-4 周内发货
1.58 kg 运输重量
批量定价，净30条款或正式采购报价？
lumaspecvision.com/zh-hans/products/lumaspec-ls-tcl-0971
LS-TCL-0971: 放大倍率 1.083x, 工作距离 110±2 mm, 景深 ±0.65 mm@F20, 传感器格式 39 Φmm。
1.083x 双远心镜头，用于非接触式测量和量具。放大倍率 1.083x；工作距离 110 mm；分辨率 71 MP。
Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts 安全结账 Shipping, warranty, support and payment details
- 全球追踪物流Tracked UPS or DHL
- 至少 3 年保修涵盖材料和工艺缺陷
- 包含专业机器视觉支持来自我们的工程团队，包括持证专业工程师
- 批量折扣与 30 净价适用于已批准的商业账户；欢迎采购订单
- 由 Shopify 提供安全结算信用卡、PayPal、Shop Pay 或 Google Pay
90 天退货 未使用的商品，自交付之日起计算；美国境内免费退货标签；无重新入库费 Return policy
规格
通用
| 型号 | LS-TCL-0971 |
|---|
光学
| 工作距离 | 110±2 mm |
|---|---|
| 视场 | dia. 36 mm |
| 放大倍率 | 1.083x |
| 光圈 | F18.3 |
| MTF | >43 lp/mm |
| 景深 | ±0.65 mm@F20 |
| 畸变 | <0.1% |
| 远心度 | <0.1° |
| 物体到图像的距离 | 363±2 mm |
传感器与成像
| 分辨率 | 71 MP |
|---|---|
| 传感器幅面 | 39 Φmm |
环境和合规性
| 工作温度 | -10 至 50 °C |
|---|---|
| 存储温度 | -20 至 60 °C |
机械
| 接口 | F-mount |
|---|---|
| 长度 | 241.2 mm |
| 重量 | 1.1 Kg |
Engineering data
Field of view with the LS-TCL-0971
应用案例
Applications for this type of part
来自照明和光学应用测试的真实相机图像，包含每个设置中的部件及其选择原因。
使用 LS-TCL-2680 设置，同类型零件
玻璃、显示和光学
Cover glass outline and edge chips with a 0.317x telecentric lens
Turn a transparent edge into a dark band with collimated light, then size chips against it.Field of view (derived)About 26.6 × 22.3 mm探索研究
使用 LS-TCL-2684 设置，同类型零件
食品、制药和农业
Medical nozzle tip profile with a 0.238x telecentric lens
Use the outline for taper and length, and a second view for the bore.Field of view (derived)About 35.5 × 29.7 mm探索研究
使用 LS-TCL-2678 设置，同类型零件
金属零件和机械加工
使用远心光学系统检测螺纹螺距
在判定公差之前，先稳定比例尺和边缘对比度。视场19.34 × 16.21 mm探索研究
购买前
Questions about the LS-TCL-0971
Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.
What field of view does the LS-TCL-0971 give?
Printed: Field of view: dia. 36 mm.
What sensor size is the LS-TCL-0971 made for?
Printed: Sensor format: 39 Φmm.
How does the LS-TCL-0971 differ from LS-TCL-0956?
Compared with LS-TCL-0956: working distance 110±2 mm here, 118±3 mm there; length 241.2 mm here, 226.7 mm there.
双远心镜头 (LS-TCL-S45) 系列的其他型号
查看所有170型号How this model compares
- Compared with LS-TCL-0956: working distance 110±2 mm here, 118±3 mm there; length 241.2 mm here, 226.7 mm there.
- Magnification 1.083x; next down 1.038x (LS-TCL-0970), up 1.11x (LS-TCL-0972), of 75 magnifications from 0.13 to 8x.
Swipe to see all columns
| 型号 | 放大倍率 | 传感器 | 工作距离 | 光圈 | 价格 | 库存状况 | 链接 |
|---|---|---|---|---|---|---|---|
| LS-TCL-0929 | 0.696x | APS-H | 128±3 mm | F13.1 | $1,980.00 | 3-4 周内发货 | View |
| LS-TCL-0936 | 0.779x | Full frame | 138±3 mm | F14.6 | $790.00 | 3-4 周内发货 | View |
| LS-TCL-0952 | 0.813x | APS-H | 128±3 mm | F22.9 | $1,870.00 | 3-4 周内发货 | View |
| LS-TCL-0951 | 0.813x | APS-H | 128±3 mm | F15.3 | $1,925.00 | 3-4 周内发货 | View |
| LS-TCL-0954 | 0.908x | Full frame | 128±3 mm | F17.1 | $665.00 | 3-4 周内发货 | View |
| LS-TCL-0955 | 0.92x | Full frame | 138±3 mm | F25.9 | $790.00 | 3-4 周内发货 | View |
| LS-TCL-0956 | 0.929x | APS-H | 118±3 mm | F15.3 | $1,925.00 | 3-4 周内发货 | View |
| LS-TCL-0970 | 1.038x | Full frame | 118±3 mm | F17.1 | $715.00 | 3-4 周内发货 | View |
| LS-TCL-0971本型号 | 1.083x | APS-H | 110±2 mm | F18.3 | $1,815.00 | 3-4 周内发货 |
