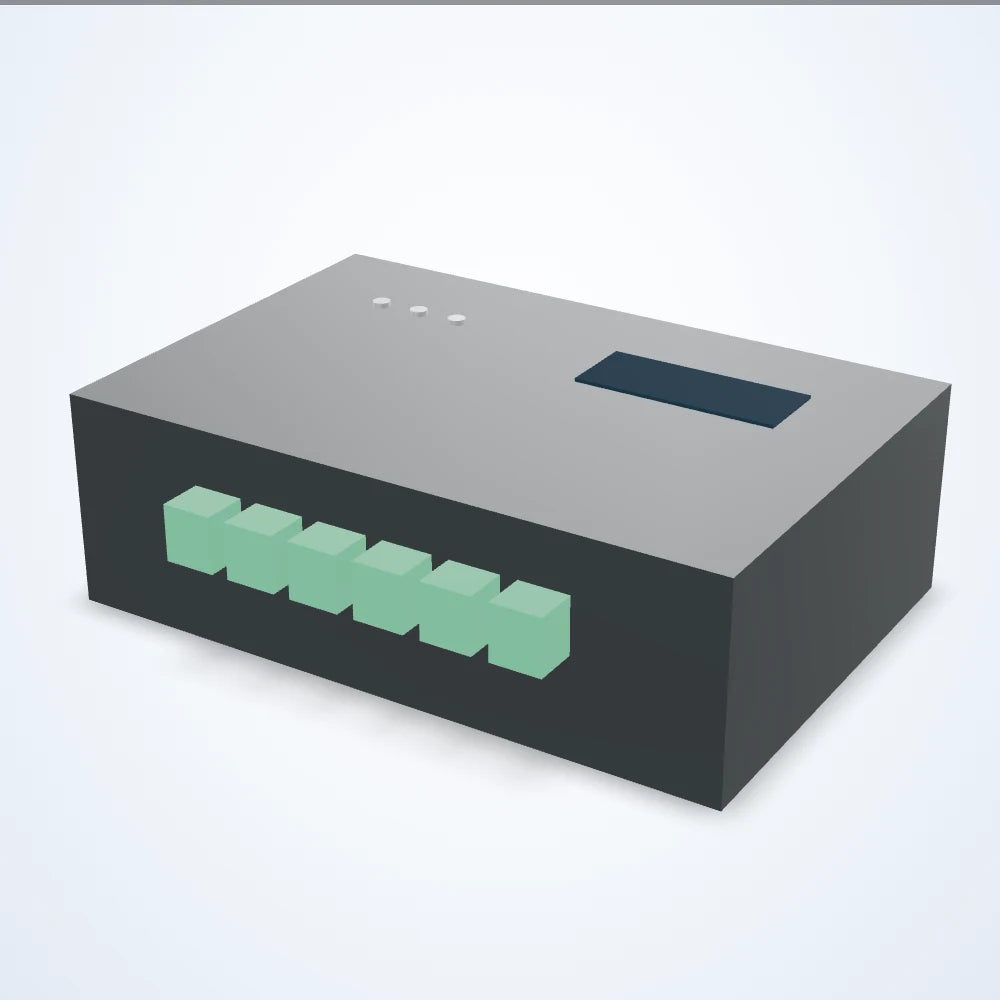

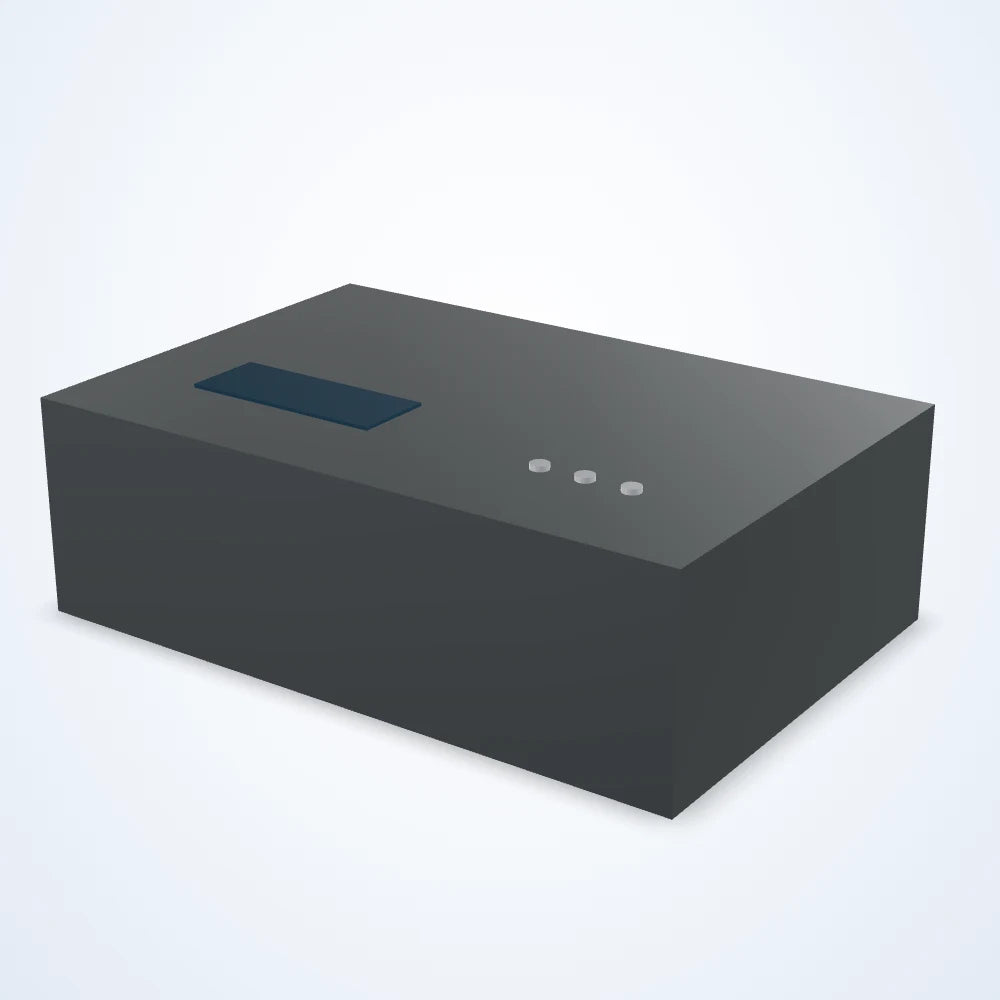

渲染示意图：实际产品外观可能有所不同。
光源控制器
LED光源控制器，2通道（LS-CTL-0001）
型号 LS-CTL-0001
- 输出脉冲：最大值 100V*
- 通道2 通道
- 控制模拟
- 工作模式脉冲（过驱动闪光）
$1,209.00
已报价：添加到报价以获取交货期和批量定价。
交货期以报价为准
将零件添加到报价列表中，我们将回复价格、交货期和批量定价。
用于为机器视觉光源供电、调光和频闪的LED光源控制器。
- 现货商品当日发货Tracked UPS or DHL
- 至少 3 年保修涵盖材料和工艺缺陷
- 包含专业机器视觉支持来自我们的持牌专业工程师
- Volume discounts and Net 30适用于已批准的商业账户；欢迎采购订单
- 90 天退货Unused items; free return label in the US
- 由 Shopify 提供安全结算信用卡、PayPal、Shop Pay 或 Google Pay
规格
通用
| 型号 | LS-CTL-0001 |
|---|---|
| 工作模式 | 脉冲（过驱动闪光） |
| 调光范围 | 0% - 100%, 1mA 通过软件设置递增 |
| 占空比范围 | 典型 <1% 用于高电流过驱动，最高可达 15%，取决于所连接光源的限制。 |
| 光源头连接 | 通过专有接头块和嵌入式EEPROM在光源电缆上(C5) |
| 可编程脉冲延迟 | 1μs - 1ms |
接口和I/O
| 通信 | 10/100 以太网标准 TCP-IP, UDP USB (自定义 HID) C++ 库 |
|---|---|
| 用户界面 | 软件 GUI，网络浏览器 |
光源
| 状态指示灯 | 绿色：电源 黄色：通信 红色：错误 |
|---|
环境和合规性
| 工作温度范围 | −0°C 至 +55°C |
|---|---|
| 存储温度范围 | -25°C 至 +85 °C |
| 合规性 | CE, RoHS |
计算中
| 操作系统软件支持 | GUI：Windows 7+ x86 和 x86-64，Linux x86 和 x86-64（需要安装内核 2.6.39+ 和 libudev） |
|---|
电气
| 输出通道 | 输出数量：2 每个输出的通道数：1 |
|---|---|
| 控制器类型 | 离散控制系统（外部，可拆卸） |
| 输入电源要求 | 24V DC 额定值，4.5A 推荐 21V 最小 - 48V 最大；电源输入具有反极性保护 |
| 输出电流 | 脉冲：总最大值 100A，每个通道 50A* |
| 输出功率 | 脉冲：总峰值 5000W，每个通道峰值 2500W* |
| 输出电压 | 脉冲：最大值 100V* |
| 触发延迟 | <2μs |
| 触发频率限制 | 2KHz |
| 触发保护 | 防护等级高达30V |
| 触发信号 | 2.5V 最小 - 30V 最大，<=5mA |
机械
| 安装 | DIN导轨 |
|---|---|
| 外壳材质 | 铝和钢 |
| 尺寸 | 4.40" x 3.37" x 5.10" (111.6mm x 85.6mm x 129.5mm) |
| 脉冲宽度范围 | 1μs - 100ms |
| 重量 | 1.63lb (739g) |
