  • 2.5x, WD 100 mm, 1.1", C-mount 遠心鏡頭 (LS-TCL-2236)

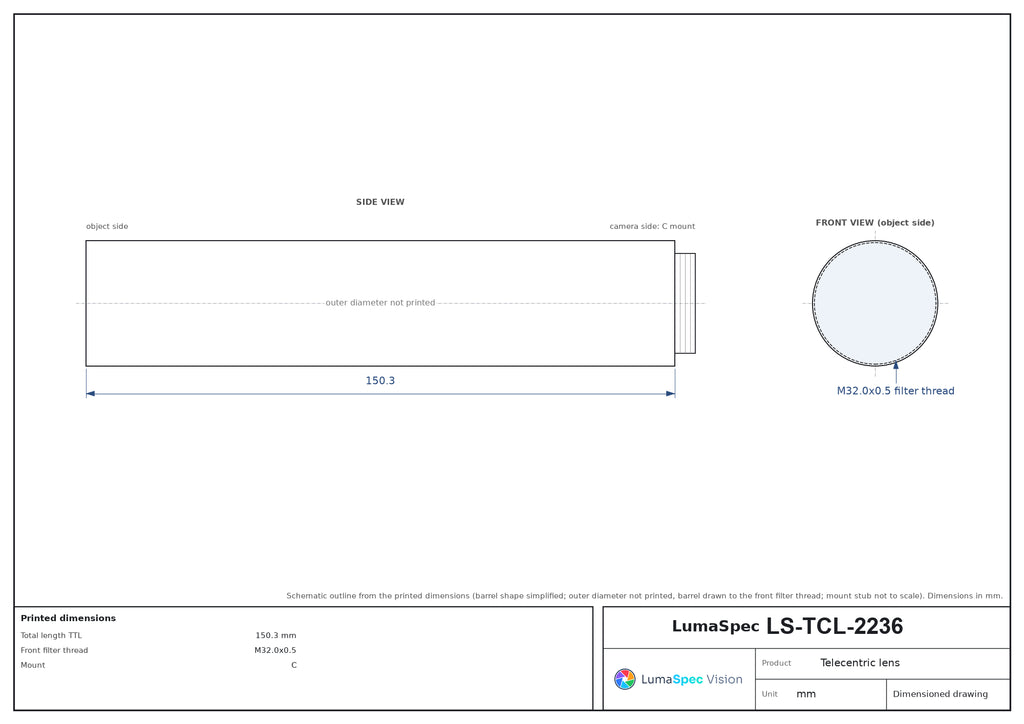

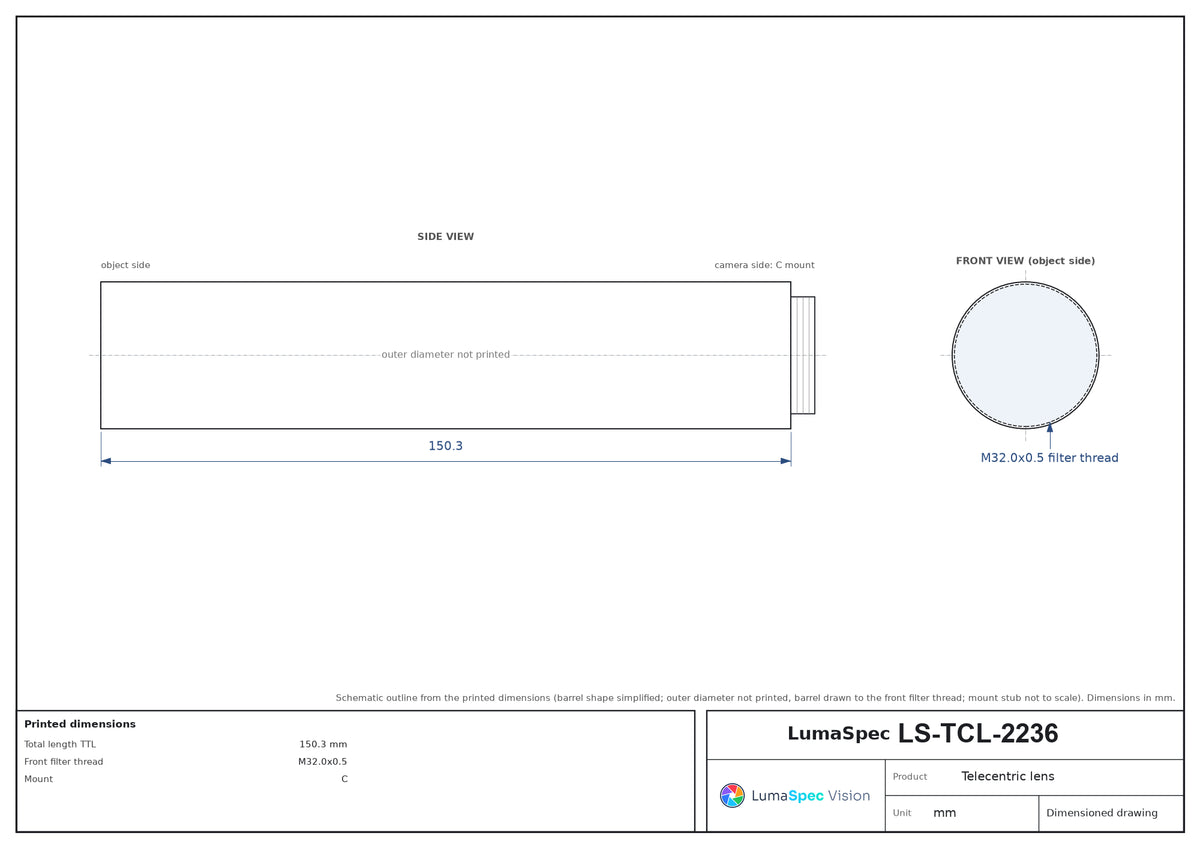

主圖：此型號之尺寸圖，依其標註尺寸繪製。照片顯示此系列之代表性鏡頭，並非此特定型號；尺寸與形狀因型號而異。

遠心鏡頭

2.5x, WD 100 mm, 1.1", C-mount 遠心鏡頭 (LS-TCL-2236)

型號 LS-TCL-2236

  • 倍率2.5x
  • 安裝C-mount
  • 感測器1.1"
  • 工作距離100 mm
  • 光圈13.4
$1,239.00

2-3 週內出貨

0.54 kg 運送重量

需要批量定價、淨價 30 條款或正式採購報價？

lumaspecvision.com/zh-hant/products/lumaspec-ls-tcl-2236

請求詢價

2.5x, WD 100 mm, 1.1", C-mount 遠心鏡頭 (LS-TCL-2236)LS-TCL-2236

透過電子郵件提供價格、交期和數量價格，通常在一個工作日內。

加入電話、交貨日期或備註（選填）

無需帳號。我們會在一個工作天內回覆。

LS-TCL-2236：倍率 2.5x，工作距離 100 mm，NA 0.0928，理論景深 ±0.09@F13.4。

2.5x, 工作距離 100 mm, 1.1", C-mount 遠心鏡頭。概覽：倍率 2.5x；工作距離 100 mm；最大感光元件尺寸 18.0 mm (1.1")；物方解析度 3.6 µm；像方 f/# 13.4。

Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts 安全結帳 Shipping, warranty, support and payment details
  • 全球追蹤運送追蹤 UPS 或 DHL
  • 至少 3 年保固涵蓋材料與工藝缺陷
  • 包含專業機器視覺技術支援來自我們工程團隊，包含執照專業工程師
  • 數量折扣與淨價 30適用於已核准的商業帶戶；歡迎使用採購訂單
  • 由 Shopify 提供安全結帳信用卡、PayPal、Shop Pay 或 Google Pay

90 天退貨 未使用的商品，自交付之日起計算；美國境內免費退貨標籤；無重新入庫費 Return policy

規格

一般

型號LS-TCL-2236

光學

倍率 (x)2.5
工作距離 (mm)100
像方 F/#13.4
像方 MTF30 (lp/mm)>55
理論景深 (mm)±0.09@F13.4
物方解析度 (um)3.6
數值孔徑 NA0.0928
像方畸變 (% 最大值)≤0.1
物方遠心度 (最大 deg)≤0.05
總長度 TTL (mm)150.3
同軸照明否
前端濾光片螺紋M32.0x0.5

感測器與成像

感光元件格式1.1"
最大感光元件尺寸（直徑 mm）18.0

機械

安裝C
出貨重量（估計）0.54 kg

照片顯示本系列代表機型；請參閱本機型規格。

工程數據

LS-TCL-2236 之視野

像圈Ø 18 mm可覆蓋感測器最大 1.1"
倍率2.5×
工作距離100 mm景深 ±0.09 mm @ F13.4
畸變≤ 0.1 %
Field of view at 100 mm5.7 × 4.1 mmCalculated: 1.1" sensor ÷ 2.5× magnification
Total length150.3 mm
NA0.0928
濾光片螺紋M32.0 × 0.5
MTF> 55 lp/mmimage side, at 30 % contrast
依感測器格式的視野 (寬 × 高)
感光元件格式2.5×
2/3"8.8 × 6.6 mm3.5 × 2.6 mm
1/1.2"11.25 × 7.03 mm4.5 × 2.8 mm
1"13.2 × 8.8 mm5.3 × 3.5 mm
1.1"14.13 × 10.35 mm5.7 × 4.1 mm

視野 = 感光元件尺寸 ÷ 倍率。感光元件尺寸為各光學格式的典型值。

相容零件

適用於此零件

Checked with the configurator's fit rules: lens mount, image circle, resolution and spectral band, and the camera's printed connector for cables.

Build the full system with this part

Complete the setup

This part with the first fit-tested pick from each group below. Swap any of them for another card further down.

Set total $2,447.00

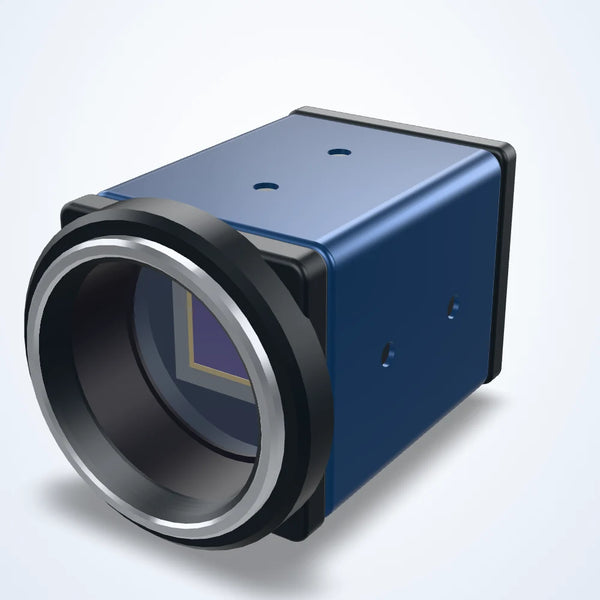

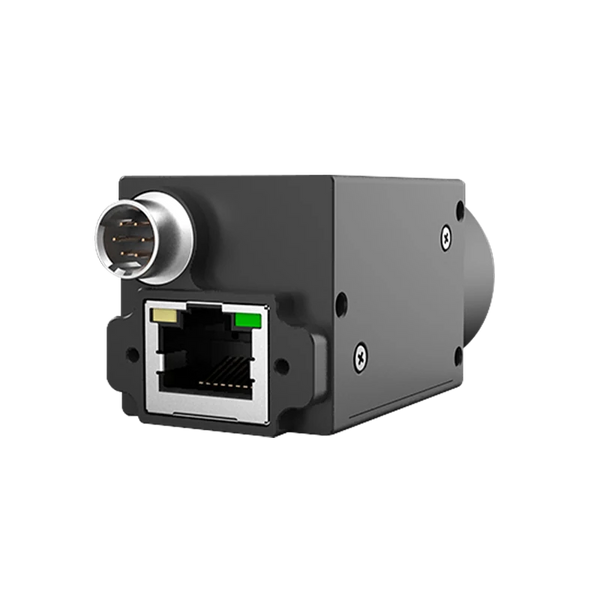

適用此鏡頭的相機

Its 18.1 mm sensor diagonal uses 100 % of this lens's 18 mm image circle

Its 18 mm sensor diagonal uses 100 % of this lens's 18 mm image circle

Its 17.6 mm sensor diagonal uses 98 % of this lens's 18 mm image circle

Its 17.2 mm sensor diagonal uses 96 % of this lens's 18 mm image circle

Its 17.5 mm sensor diagonal uses 97 % of this lens's 18 mm image circle

Its 17.5 mm sensor diagonal uses 97 % of this lens's 18 mm image circle

轉接環

適用於 CS-mount 相機

Lights for this lens

13 x 13 mm 同軸光源

LS-CXL-0057

  • 顏色 紅色, 綠色, 藍色, 白色, 紅外線, UV
  • 發光面積 13 x 13 mm

$99.00

2-3 週內出貨

16 x 14.6 mm 同軸燈

LS-CXL-0121

  • 顏色 紅色, 綠色, 藍色, 白色
  • 紅色波長 620-630 nm

$109.00

2-3 週內出貨

18 x 18 mm 同軸光源

LS-CXL-0058

  • 顏色 紅色, 綠色, 藍色, 白色, 紅外線, UV
  • 發光面積 18 x 18 mm

$109.00

2-3 週內出貨

19 x 19 mm 同軸燈

LS-CXL-0122

  • 顏色 紅色, 綠色, 藍色, 白色
  • 紅色波長 620-630 nm

$119.00

2-3 週內出貨

購買前須知

Questions about the LS-TCL-2236

Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.

Which cameras does the LS-TCL-2236 cover?

Its image circle (about 18 mm) covers these fit-tested cameras: LS-CMR-0179 (1.1", 26.2 MP), LS-CMR-0356 (1.1", 12.7 MP), LS-CMR-0062 (1.1") and LS-CMR-0360 (1.1", 4.2 MP).

What field of view does the LS-TCL-2236 give?

About 5.7 x 4.1 mm on a 1.1" sensor, at its 100 mm working distance (calculated: sensor size / 2.5x magnification).

Does the LS-TCL-2236 need an adapter for C-mount or CS-mount cameras?

Not on a C-mount camera: it is a C-mount lens. On a CS-mount camera, fit a 5 mm C-CS adapter ring such as LS-LXR-0266.

What sensor size is the LS-TCL-2236 made for?

Printed: Sensor format: 1.1"; Max sensor size (dia. mm): 18.0.

Which light suits the LS-TCL-2236?

Collimated or coaxial lights whose printed beam covers its field of view: LS-CXL-0057, LS-CLM-0049, LS-CXL-0121 and LS-CXL-0042.
