ABS 外接電源數位控制器, 4 通道 (LS-CTL-0524)
  • ABS 外接電源數位控制器, 4 通道 (LS-CTL-0524)
  • LS-CTL-0524 個尺寸 (mm)

本系列代表照片

照明控制器

ABS 外接電源數位控制器, 4 通道 (LS-CTL-0524)

型號 LS-CTL-0524

  • 通道4
  • 輸出24 V
  • 控制數位 (顯示器 + 按鍵) / RS232
  • 通訊RS232
  • 觸發邊緣 + 等電平觸發
$479.00

2-3 週內出貨

0.4 kg 運送重量

需要批量定價、淨價 30 條款或正式採購報價？

lumaspecvision.com/zh-hant/products/lumaspec-ls-ctl-0524

請求詢價

ABS 外接電源數位控制器, 4 通道 (LS-CTL-0524)LS-CTL-0524

透過電子郵件提供價格、交期和數量價格，通常在一個工作日內。

加入電話、交貨日期或備註（選填）

無需帳號。我們會在一個工作天內回覆。

LS-CTL-0524：通道數 4，輸出電壓 24 V，連接光源類型 10mA~1 A 24 V 電源。

機器視覺光源用ABS外接電源數位控制器。

Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts 安全結帳 Shipping, warranty, support and payment details
  • 全球追蹤運送追蹤 UPS 或 DHL
  • 至少 3 年保固涵蓋材料與工藝缺陷
  • 包含專業機器視覺技術支援來自我們工程團隊，包含執照專業工程師
  • 數量折扣與淨價 30適用於已核准的商業帶戶；歡迎使用採購訂單
  • 由 Shopify 提供安全結帳信用卡、PayPal、Shop Pay 或 Google Pay

90 天退貨 未使用的商品，自交付之日起計算；美國境內免費退貨標籤；無重新入庫費 Return policy

規格

一般

型號LS-CTL-0524
工作模式0: 常關, 1: 開, 2: 毫秒級閃光, 3: 微秒級閃光
控制數位 (顯示器 + 按鍵) / RS232

介面與I/O

通訊波特率9600~115200 bps 選配
通訊RS232

光源

連接的光源類型10mA~1A 24V 電源
亮度等級255 級

環境與合規性

工作溫度-5 至 50 °C

電氣

輸出電壓24 V
通道數4
內建電源NO
最大輸入電壓24 V
最大輸出電壓24 V
每通道最大電流1 A
過熱保護1A 無, 3A 有
短路保護1A 無, 3A 有
毫秒閃光時間1~999 ms
微秒級閃爍時間1~999 us
觸發模式邊緣 + 等電平觸發
驅動模式PWM

機械

尺寸68 x 76.5 x 110 mm
安裝螺絲或C45軌安裝
出貨重量0.40 kg

工程數據

What the LS-CTL-0524 can drive

通道4
輸出24 V 恆壓
通訊RS-232

Mounting and installation

安裝導軌 · 螺絲

Check the dimension drawing in Downloads before you drill a fixture.

相容零件

適用於此零件

Checked with the configurator's fit rules: supply voltage and drive type, and the light's power against the controller's power per channel wherever both are printed.

Build the full system with this part

Complete the setup

This part with the first fit-tested pick from each group below. Swap any of them for another card further down.

Set total $1,248.00

此控制器驅動的燈光

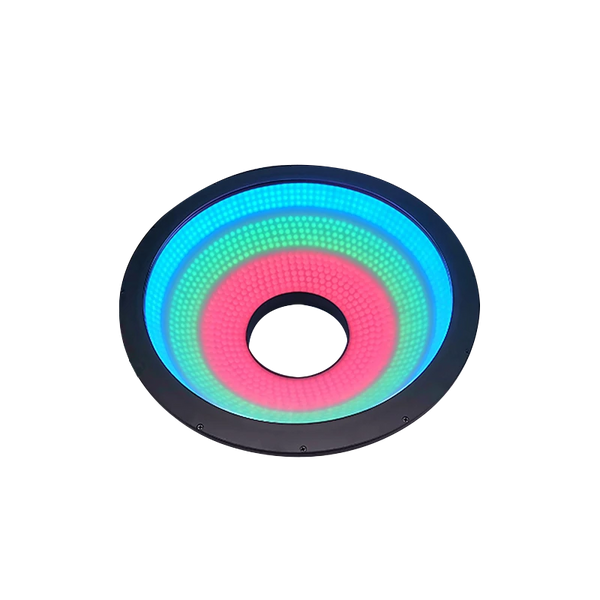

180 mm AOI 光源

LS-SPC-0021

  • 尺寸 dia. 174.7mmxdia. 68mmxH59.7mm
  • 電壓 24 V

$769.00

2-3 週內出貨

This 16 W light uses 67 % of one channel (about 24 W, from the rated output)

This 15.1 W light uses 63 % of one channel (about 24 W, from the rated output)

This 15.8 W light uses 66 % of one channel (about 24 W, from the rated output)

This 16 W light uses 67 % of one channel (about 24 W, from the rated output)

This 16 W light uses 67 % of one channel (about 24 W, from the rated output)

80 x 180 mm 同軸光源

LS-CXL-0075

  • 顏色 紅色, 綠色, 藍色, 白色, 紅外線, UV
  • 發光面積 80 x 180 mm

$1,019.00

2-3 週內出貨

This 16 W light uses 67 % of one channel (about 24 W, from the rated output)

購買前須知

Questions about the LS-CTL-0524

Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.

How many lights can the LS-CTL-0524 run?

It has 4 output channels at 24 V.

Which lights does the LS-CTL-0524 drive?

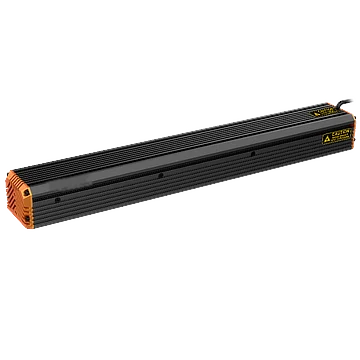

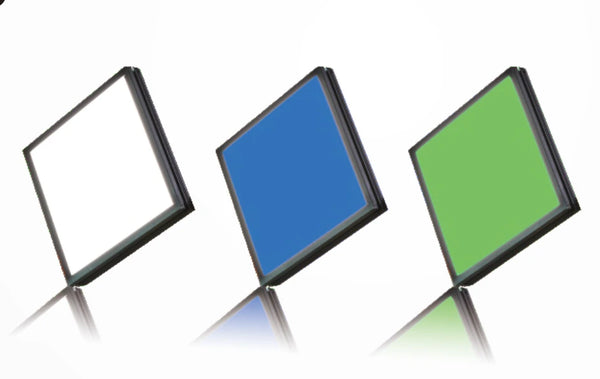

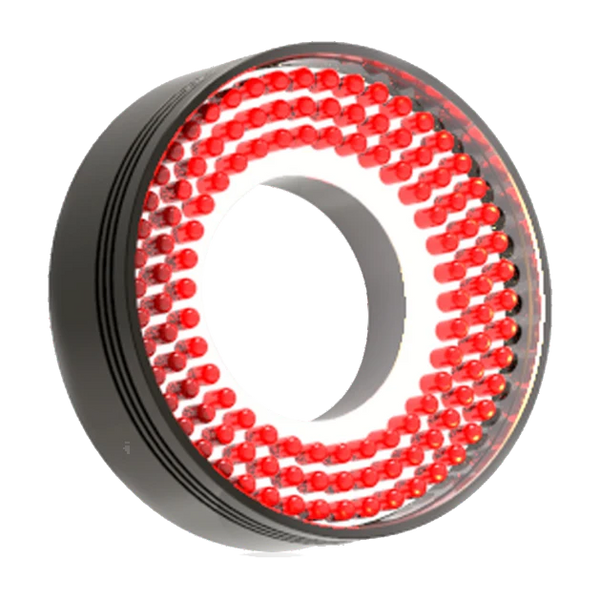

Fit-tested lights: LS-SPC-0021 (16 W, about 67 % of one channel), LS-BKL-0742 (15.1 W, about 63 % of one channel), LS-BAR-1153 (15.8 W, about 66 % of one channel) and LS-RNG-0266 (16 W, about 67 % of one channel).

Can the LS-CTL-0524 be triggered externally?

Yes, as printed: Trigger mode: Edge + level trigger.

How is the LS-CTL-0524 set and controlled?

Printed: Communication: RS232; Control: Digital (display + buttons) / RS232.

ABS 外部電源 數位 控制器 (LS-CTL-S102) 系列其他型號

查看類別

How this model compares

  • Compared with LS-CTL-0525: connected light source type 10 mA~1 A 24 V power supply here, 10 mA~3 A 24 V power supply there.
型號Connected light source type價格庫存連結
LS-CTL-0524This model10 mA~1 A 24 V power supply$479.00 2-3 週內出貨
LS-CTL-052510 mA~3 A 24 V power supply$479.00 2-3 週內出貨 View
