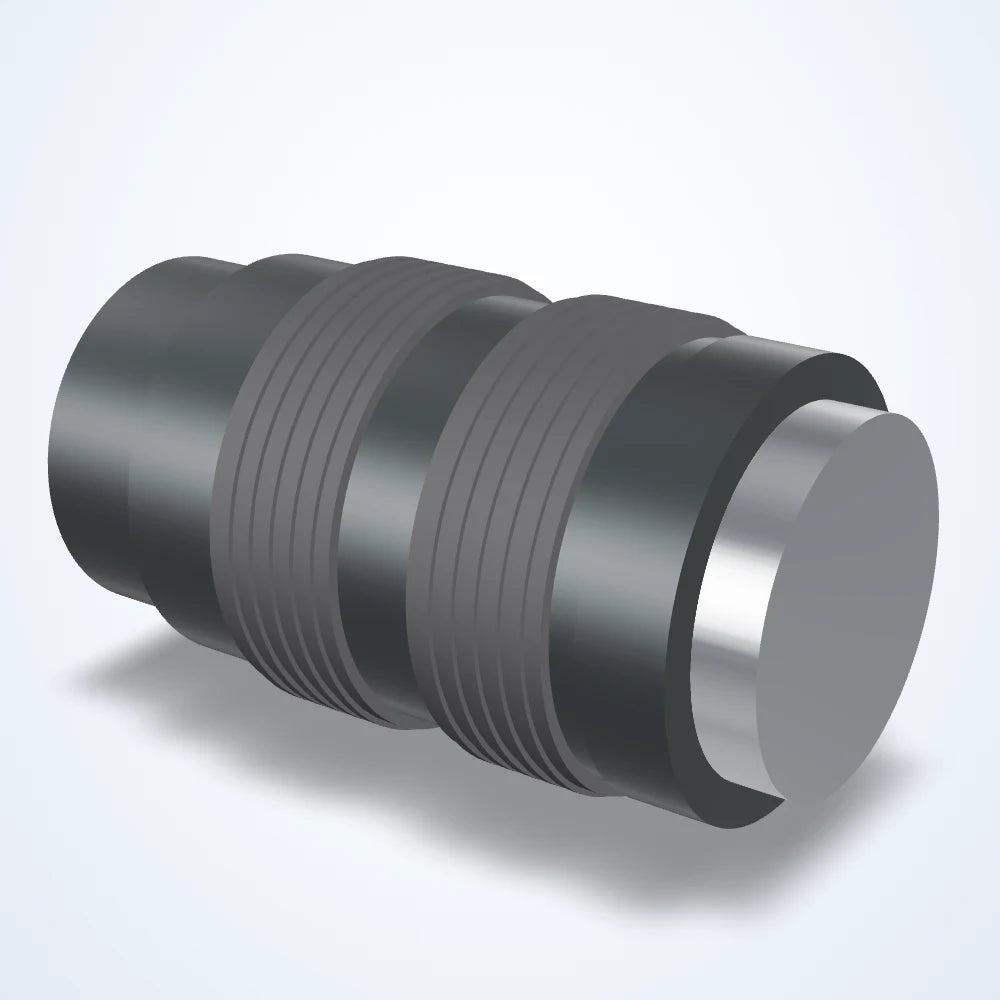

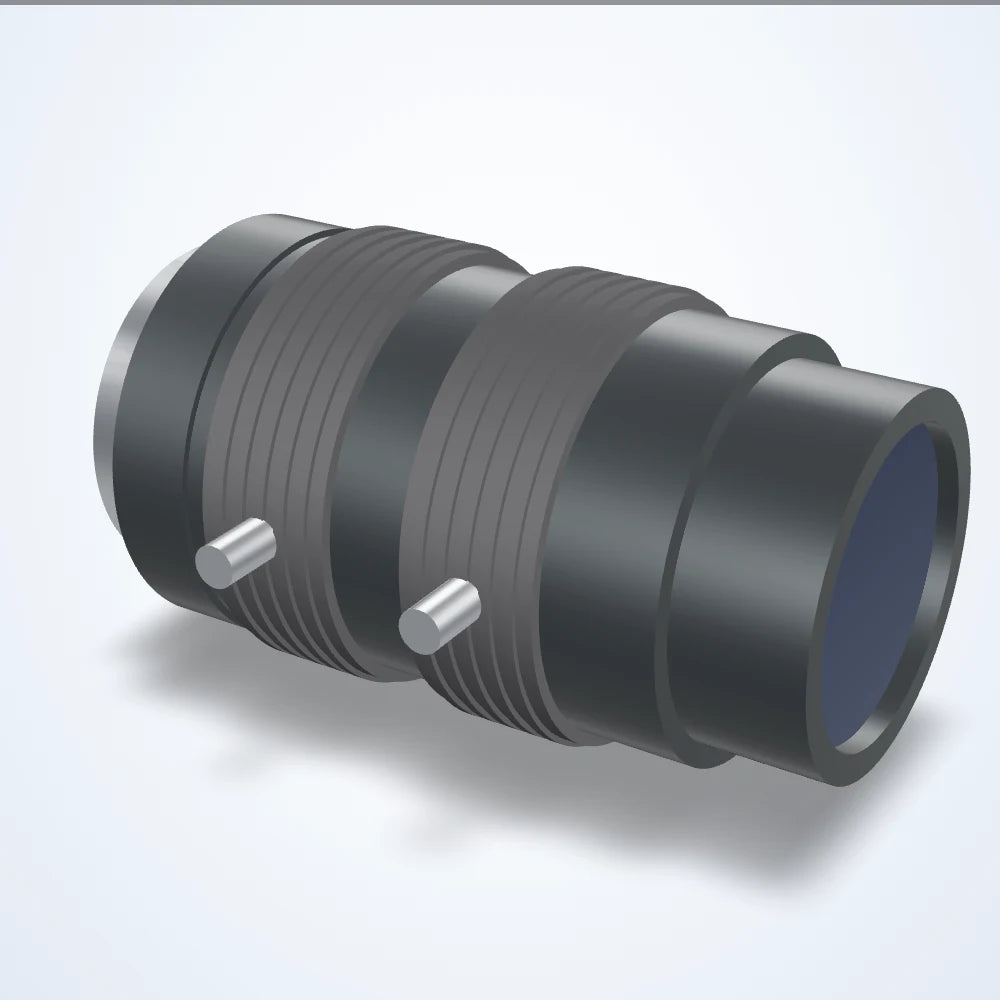

渲染圖：實際產品外觀可能有所不同。
機器視覺鏡頭
12 mm 鏡頭, 2/3", C-mount, 前端直徑 18.4 mm (LS-FFL-0134)
型號 LS-FFL-0134
- 焦距12 mm
- 倍率0.19×
- 安裝C-mount
- 感測器2/3"
- 光圈1.8-11
- 解析度中心 200 lp/mm / 四角 140 lp/mm
- Smallest Front diameter of the 7 models in its series: 18.4 mm (shared with 1 other model)
報價價格：加入詢價以獲取交期與數量價格。
交期請於詢價時確認
將零件加入詢價清單；我們將回報價格、交期和批量價格。
工業相機機器視覺鏡頭
- 全球可追蹤配送追蹤 UPS 或 DHL
- 至少 3 年保固涵蓋材料與工藝缺陷
- 包含專業機器視覺技術支援來自我們的工程團隊，包含持證專業工程師。
- 數量折扣與淨價 30適用於已核准的商業帶戶；歡迎使用採購訂單
- 90 天退貨未使用的商品，自交付之日起計算；美國境內免費退貨標籤；無重新入庫費
- 由 Shopify 提供安全結帳信用卡、PayPal、Shop Pay 或 Google Pay
規格
一般
| 型號 | LS-FFL-0134 |
|---|---|
| 視角 | 39.1 x 29.8 度 (水平 x 垂直), 對角線 47.8 度 |
| 視角 @ 1/1.8″ | 32.4° × 24.6° |
| 視角 @ 1/2″ | 28.9° × 21.9° |
| 視角 @ 2/3″ | 39.1° × 29.8° |
| 元件 | 7 組 9 元件 |
| 入瞳位置 | 距離前方 19.9 mm |
| 出瞳 | 154.1 |
| 法蘭後距 | 17.526mm 在空氣中 |
| 前 / 後有效口徑 | 前 18.4mm / 後 16.1mm |
| 鏡頭鍍膜 | 寬頻多層鍍膜 |
| 鏡頭類型 | 固定焦距 |
| 最小物距 (m) | 0.1 |
| 搭配 1mm 環形光源之最小物距 | 48 mm |
| 模組拍攝範圍 (2/3") | V 60.2mm, H 80.7mm, D 101.5mm |
| 光譜 | 可見光 |
| 手動螺絲 | M2 |
光學
| 焦距 | 12 mm |
|---|---|
| 光圈 (F) | 1.8-11 |
| 畸變 | -0.12% (TV) |
| 後焦距 | 13.9mm 在空氣中 |
| 濾光片螺紋 | M25.5x0.5 |
| 對焦控制 | 手動 |
| 對焦範圍 | 0.1 m - ∞ |
| 像圈 | 11 mm |
| 影像尺寸 | 8.8 mm x 6.6 mm |
| 光圈控制 | 手動 |
| 搭配 1mm 環形光源之倍率 | 0.19× |
感測器與成像
| 最大感測器格式 | 2/3" |
|---|---|
| 中心/邊緣解析度 | 中心 200 lp/mm / 四角 140 lp/mm |
環境與合規性
| 工作溫度範圍 | -10 至 +50 °C |
|---|---|
| 儲存溫度範圍 | -20~+60 C |
機械
| 安裝 | C-mount |
|---|---|

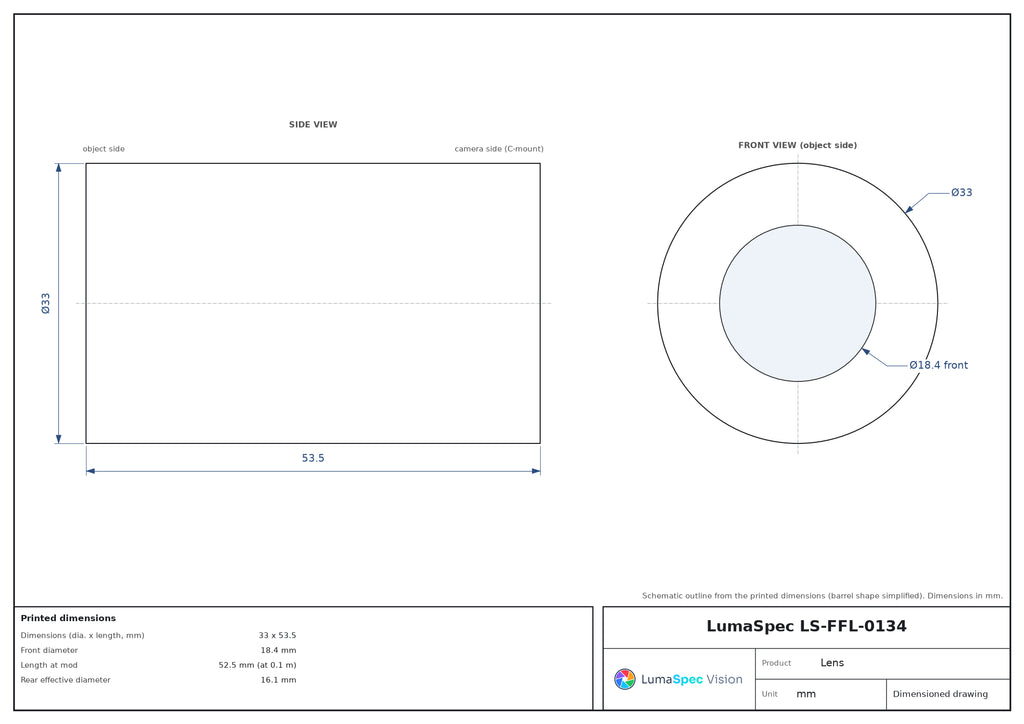

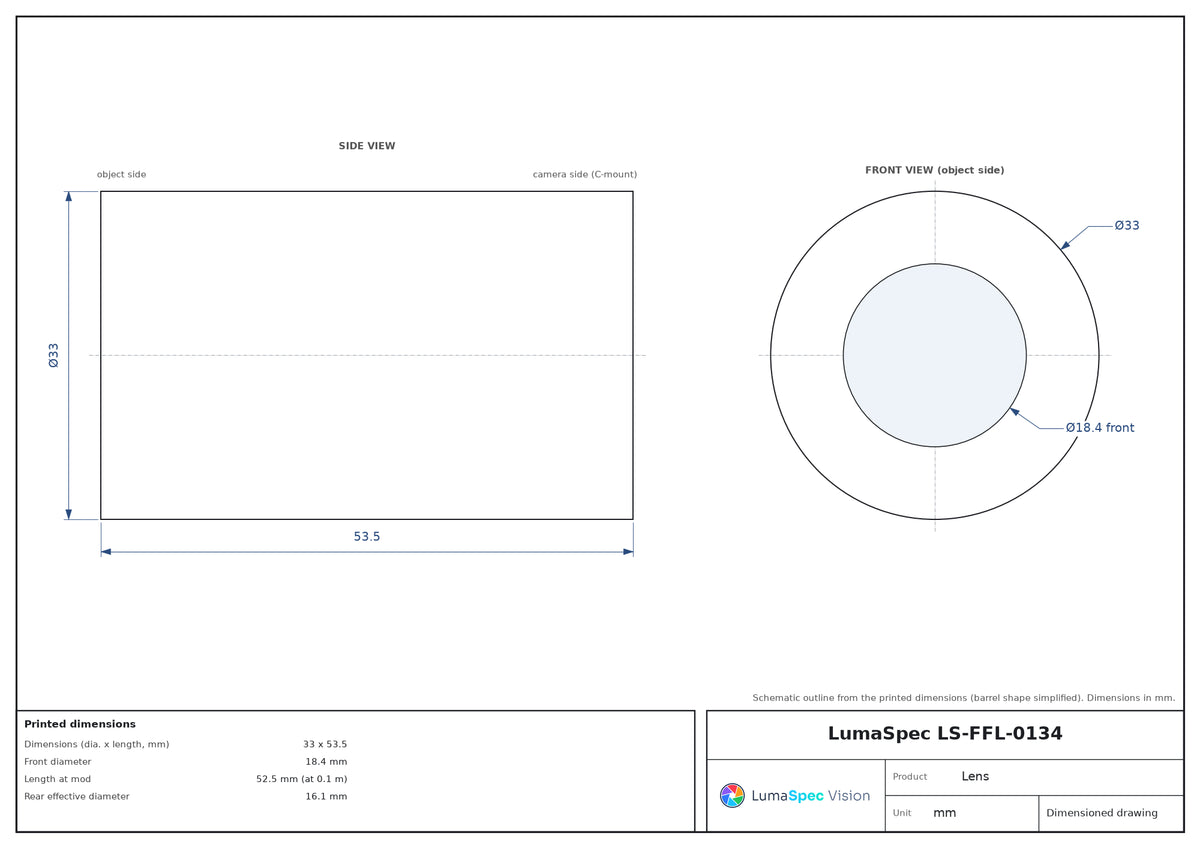

| 尺寸（直徑 x 長度，mm） | 33 x 53.5 |
| 前口徑 | 18.4 mm |
| 模組長度 | 52.5 mm (於 0.1 m) |
| 安裝螺紋 | 1-32UNF |
| 重量 (g) | 105 |
Engineering data
Field of view with the LS-FFL-0134
Worked out from this lens's own focal length, image circle and closest focus: what it sees at your working distance, on the sensor you use.
| Sensor format | At 100 mm | At 200 mm | At 500 mm | At 1000 mm |
|---|---|---|---|---|
| 1/2.9"4.98 × 3.74 mm | 41.5 × 31.2 mm | 83 × 62.3 mm | 208 × 156 mm | 415 × 312 mm |
| 1/2"6.4 × 4.8 mm | 53.3 × 40 mm | 107 × 80 mm | 267 × 200 mm | 533 × 400 mm |
| 1/1.8"7.07 × 5.3 mm | 58.9 × 44.2 mm | 118 × 88.3 mm | 295 × 221 mm | 589 × 442 mm |
| 2/3"8.45 × 7.07 mm | 70.4 × 58.9 mm | 141 × 118 mm | 352 × 295 mm | 704 × 589 mm |
Thin-lens approximation: field of view ≈ sensor size × working distance ÷ focal length, with the distance measured to the front of the lens; closest to reality when the distance is many times the focal length. Sensor sizes are typical for each optical format.
Compatible parts
Fits with this part
Checked with the configurator's fit rules: lens mount and sensor coverage, supply voltage, power per channel and connector.
Cameras this lens fits
Adapters
Application studies
Applications for this type of part
Real camera images from lighting and optics application tests, with the parts of each setup and why they were chosen.
Set up with the LS-FFL-1454, the same type of part
電子設備
揚聲器上的 UV 膠
檢測珠子必須存在的位置，而不僅僅是影像中明亮區域的大小。方法365 nm UV激發探索研究
Set up with the LS-FFL-1454, the same type of part
電子設備
電路板上的UV膠粘劑
在判斷明亮區域的含義前，請先識別何物會螢光。方法365 nm UV 材料對比探索研究
Set up with the LS-FFL-1454, the same type of part
食品、製藥與農業
端部照明下小瓶中的可見特徵
將明亮特徵影像與已驗證的粒子決策分離。建議光源外殼 (規格)Ø24 × 62 mm探索研究
鏡頭系列, 2/3", C-mount (S24) 系列其他型號
查看所有7型號- Smallest Front diameter of the 7 models in its series: 18.4 mm (shared with 1 other model)
| 型號 | 焦距 | 倍率 | 光圈 | 價格 | 庫存 | 連結 |
|---|---|---|---|---|---|---|
| LS-FFL-0134This model | 12 mm | 0.19× | 1.8-11 | $1,019.00 詢價 | 交期請於詢價時確認 | |
| LS-FFL-0164 | 25 mm | 0.63× | 1.8-16 | $939.00 詢價 | 交期請於詢價時確認 | View |
| LS-FFL-0182 | 35 mm | 0.62× | 2-16 | $939.00 詢價 | 交期請於詢價時確認 | View |
| LS-FFL-0204 | 50 mm | 0.7× | 2.8-16 | $939.00 詢價 | 交期請於詢價時確認 | View |
| LS-FFL-0148 | 16 mm | 0.21× | 1.8-16 | $979.00 詢價 | 交期請於詢價時確認 | View |
| LS-FFL-0228 | 8.5 mm | 0.2× | 1.8-22 | $1,109.00 詢價 | 交期請於詢價時確認 | View |
| LS-FFL-0210 | 5 mm | 1.8-16 | $1,259.00 詢價 | 交期請於詢價時確認 | View |
