Hikrobot MV-CT089G-42UM01-PRO 8.9 MP USB 3.0 面阵相机，第3代，单色，专业版
  • Hikrobot MV-CT089G-42UM01-PRO 8.9 MP USB 3.0 面阵相机，第3代，单色，专业版
  • Hikrobot MV-CT089G-42UM01-PRO 8.9 MP USB 3.0 面阵相机，第3代，单色，专业版

面阵相机

Hikrobot MV-CT089G-42UM01-PRO 8.9 MP USB 3.0 面阵相机，第3代，单色，专业版

型号 MV-CT089G-42UM01-PROHikrobot

  • 分辨率4096 × 2160
  • 传感器CMOS，全局快门
  • 接口USB 3.0，兼容 USB 2.0
  • 速度42 fps @ 4096 × 2160 单色 8
  • 镜头接口C-mount
  • 单色 / 彩色单色
$1,149.00

2-3 周内发货

0.2 kg 运输重量

美国不可用。可配送至其他国家。

咨询工程师Browse 面阵相机

lumaspecvision.com/zh-hans/products/lumaspec-mv-ct089g-42um01-pro

Hikrobot MV-CT089G-42UM01-PRO 8.9 MP USB 3.0 面阵相机，Gen 3，Mono，PRO。PRO 和 MAX 版本配备全防水连接器 PRO 和 MAX 版本配备精确的温度控制以实现快速热平衡

Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts 安全结账 Shipping, warranty, support and payment details
  • 全球追踪物流Tracked UPS or DHL
  • 至少 3 年保修涵盖材料和工艺缺陷
  • 包含专业机器视觉支持来自我们的工程团队，包括持证专业工程师
  • 批量折扣与 30 净价适用于已批准的商业账户；欢迎采购订单
  • 由 Shopify 提供安全结算信用卡、PayPal、Shop Pay 或 Google Pay

90 天退货 未使用的商品，自交付之日起计算；美国境内免费退货标签；无重新入库费 Return policy

规格

通用

型号MV-CT089G-42UM01-PRO
品牌Hikrobot
兼容性USB3 视觉系统，GenICam

传感器与成像

传感器类型CMOS，全局快门
传感器型号堆叠式BSI
像素尺寸3.45 μm × 3.45 μm
传感器尺寸1”
分辨率4096 × 2160
最大帧率42 fps @4096 × 2160 单色 8
动态范围67.4 dB
SNR43.9 dB
增益0 dB ~ 12 dB
曝光时间20 μs ~ 10 秒
曝光模式支持自动曝光、手动曝光、单次曝光模式、触发宽度和触发控制
单色/彩色单色
像素格式单色 8/10/10件/12/12件包装
像素合并支持 1 × 1、2 × 2、4 × 4
降采样支持 1 × 1、2 × 2、4 × 4
图像镜像支持水平和垂直镜像图像输出

接口和I/O

数据接口USB 3.0，兼容 USB 2.0
数据接口类型Type-C端口
控制台接口不支持
数字 I/O8针M8连接器，用于电源和I/O：1路光隔离输入（Line 0），1路光隔离输出（Line 1），1路双向可配置非隔离I/O（Line 2）
客户端软件符合 USB3 Vision Protocol 的 MVS 或第三方软件

环境和合规性

防护等级IP67（镜头、护罩和线缆正确安装后）
温度工作温度：–30 °C 至 60 °C (–22 °F 至 140 °F)；存储温度：–30 °C 至 80 °C (–22 °F 至 176 °F)
湿度20% RH 至 95% RH（无冷凝）
认证CE, RoHS, KC

计算中

操作系统Windows 7/10 32/64位，Windows 11 64bits，Linux 32/64位

电气

电源9 VDC 至 24 VDC，支持 USB3.0 电源和 PoE
功耗1.9 W @ 5 V 直流电（USB 3.0 供电，快速热平衡关闭）

机械

镜头接口C-Mount
尺寸29 mm × 29 mm × 30 mm
重量约 70 g
运输重量（预估）0.20 kg

Engineering data

Field of view and resolution with the MV-CT089G-42UM01-PRO

传感器区域14.13 × 7.45 mm1" optical format
Lens image circle needed≥ Ø 16 mmC-mount
像素间距3.45 µm4096 x 2160 px
Image data at max frame rate372 MB/sCalculated: 42 fps × 4096 × 2160 px at 8 bit · USB3 carries 625 MB/s nominal
With a 16 mm lens at 500 mm442 × 233 mm0.108 mm per pixel
动态范围67.4 dB
SNR43.9 dB
功耗1.9 Wat 5 V DC
快门全球
Exposure range20 µs 至 10 s
重量70 gapprox.
Field of view (width × height) and object pixel size by lens focal length and working distance
镜头At 300 mmAt 500 mmAt 1000 mm
8 mm530 × 279 mm0.129 mm per pixel883 × 466 mm0.216 mm per pixel1766 × 931 mm0.431 mm per pixel
12 mm353 × 186 mm0.086 mm per pixel589 × 310 mm0.144 mm per pixel1178 × 621 mm0.287 mm per pixel
16 mm265 × 140 mm0.065 mm per pixel442 × 233 mm0.108 mm per pixel883 × 466 mm0.216 mm per pixel
25 mm170 × 89.4 mm0.041 mm per pixel283 × 149 mm0.069 mm per pixel565 × 298 mm0.138 mm per pixel
35 mm121 × 63.9 mm0.03 mm per pixel202 × 106 mm0.049 mm per pixel404 × 213 mm0.099 mm per pixel
50 mm84.8 × 44.7 mm0.021 mm per pixel141 × 74.5 mm0.034 mm per pixel283 × 149 mm0.069 mm per pixel

薄透镜近似公式：视场 ≈ 传感器尺寸 × 工作距离 ÷ 焦距。物体像素尺寸 = 视场宽度 ÷ 水平像素；特征应跨越约 3-4 pixels 才能可靠测量。

Compatible parts

适配此部件

Checked with the configurator's fit rules: lens mount, image circle, resolution and spectral band, and the camera's printed connector for cables.

Build the full system with this part

Complete the setup

This part with the first fit-tested pick from each group below. Swap any of them for another card further down.

Set total $1,630.00

适用于此 C-mount 相机的镜头

This camera's 16 mm sensor diagonal uses 100 % of the lens's 16 mm image circle

This camera's 16 mm sensor diagonal uses 100 % of the lens's 16 mm image circle

This camera's 16 mm sensor diagonal uses 100 % of the lens's 16 mm image circle

This camera's 16 mm sensor diagonal uses 100 % of the lens's 16 mm image circle

This camera's 16 mm sensor diagonal uses 100 % of the lens's 16 mm image circle

This camera's 16 mm sensor diagonal uses 100 % of the lens's 16 mm image circle

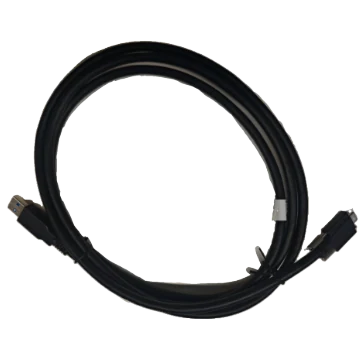

电缆和图像采集卡

购买前

Questions about the MV-CT089G-42UM01-PRO

Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.

Which lenses fit the MV-CT089G-42UM01-PRO?

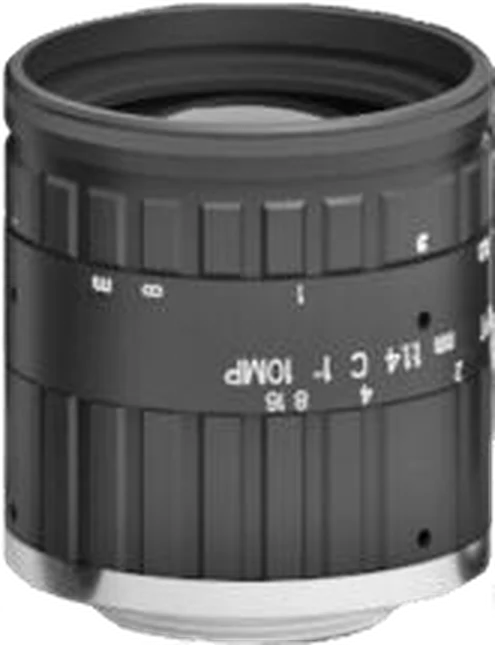

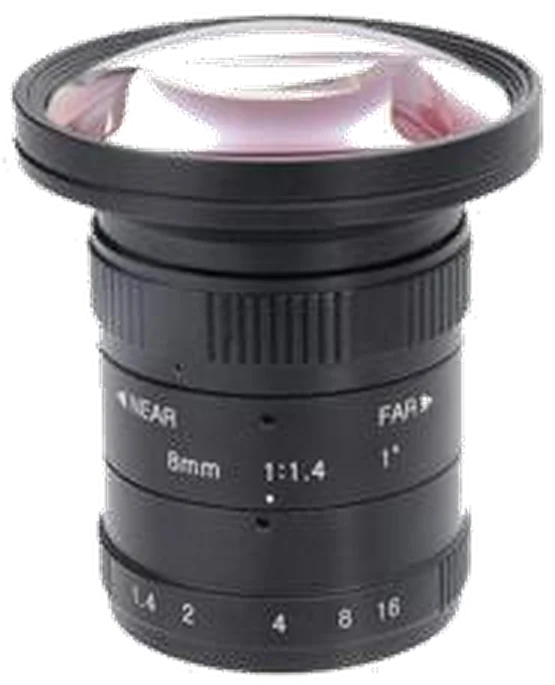

C-mount lenses whose image circle covers its sensor diagonal (about 16 mm): LS-FFL-0619 (25 mm), LS-FFL-0636 (75 mm), LS-FFL-0638 (16 mm) and LS-FFL-0600 (8 mm).

What data rate does the MV-CT089G-42UM01-PRO need over USB3?

About 372 MB/s at its printed 42 fps at 4096 x 2160 (8 bits per pixel, calculated), about 60 % of the nominal 625 MB/s USB3 link.

Which cables does the MV-CT089G-42UM01-PRO take?

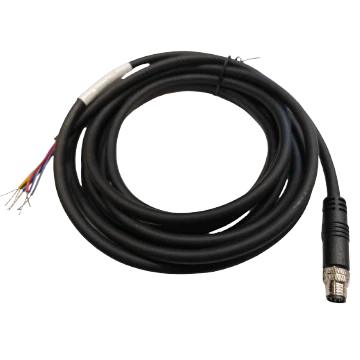

Fit-tested for its USB3 interface and its 8-pin I/O: LS-CBL-0217 (3 m), LS-CBL-0127 (0.5 m), LS-CBL-0309 (1 m), LS-CBL-0218 (5 m) and LS-CBL-0220 (5 m).

How does the MV-CT089G-42UM01-PRO connect?

Printed: Data interface: USB 3.0, compatible with USB 2.0; Data interface type: Type-C port.

What I/O does the MV-CT089G-42UM01-PRO have?

Printed: Digital I/O: 8-pin M8 connector for power and I/O: 1 opto-isolated input (Line 0), 1 opto-isolated output (Line 1), 1 bi-directional configurable non-isolated I/O (Line 2).

CT 系列 USB3.0 面阵相机 系列的其他型号

查看所有68型号

How this model compares

型号分辨率SpeedMono / colour重量价格库存状况链接
MV-CT032G-104UC01-PRO2048 x 1536104.8 fps @ 2048 x 1536 Bayer GR 8ColorApprox. 70 g$689.00 2-3 周内发货 View
MV-CT032G-104UM01-PRO2048 x 1536104.8 fps @ 2048 x 1536 Mono 8MonoApprox. 70 g$689.00 2-3 周内发货 View
MV-CT050G-79UC01-PRO2448 x 204880 fps @ 2448 x 2048 Bayer GR 8ColorApprox. 70 g$859.00 2-3 周内发货 View
MV-CT050G-79UM01-PRO2448 x 204880 fps @ 2448 x 2048 Mono 8MonoApprox. 70 g$859.00 2-3 周内发货 View
MV-CT089G-42UM01-BASE4096 x 216042 fps @ 4096 x 2160 Mono 8MonoApprox. 72 g$1,149.00 2-3 周内发货 View
MV-CT089G-42UM01-PRO本型号4096 x 216042 fps @ 4096 x 2160 Mono 8MonoApprox. 70 g$1,149.00 2-3 周内发货
MV-CT089G-42UC01-PRO4096 x 216042 fps @ 4096 x 2160 Bayer GB 8ColorApprox. 70 g$1,149.00 2-3 周内发货 View
MV-CT120G-30UM01-PRO4096 x 300031 fps @ 4096 x 3000 Mono 8MonoApprox. 70 g$1,349.00 2-3 周内发货 View
MV-CT120G-30UC01-PRO4096 x 300031 fps @ 4096 x 3000 Bayer GB 8ColorApprox. 70 g$1,349.00 2-3 周内发货 View
