渲染示意图：实际产品外观可能有所不同。
条形光源
条形光源，289 mm 发光长度，漫射透镜 (LS-BAR-0137)
型号 LS-BAR-0137
- 颜色白色、红色、绿色、红外、蓝色
- 电压24 VDC
- 角度漫射
- 类型漫射
已报价：添加到报价以获取交货期和批量定价。
定制生产：约 1-2 周后发货
选择配置 7 可用
Dashed or marked values are not made with your other choices: picking one switches them to the nearest available configuration.
配置 LS-BAR-0137-1 $799.00
此配置的标价；最终报价随后提供。
将零件添加到报价列表中，我们将回复价格、交货期和批量定价。
LED 条形光源，用于定向、低角度或斜角照明：边缘、表面纹理、雕刻和标签读取，单只或成对、四只安装。照明区域 289 x 24 mm；24 VDC 供电；连接：5 针 m12 公头 A 编码。请选择下方颜色（7 种配置）并请求报价。
- 全球可追踪配送Tracked UPS or DHL
- 至少 3 年保修涵盖材料和工艺缺陷
- 包含专业机器视觉支持From our engineering team, incl. a licensed P.E.
- 批量折扣与 30 净价适用于已批准的商业账户；欢迎采购订单
- 90 天退货未使用的商品，自交付之日起计算；美国境内免费退货标签；无重新入库费
- 由 Shopify 提供安全结算信用卡、PayPal、Shop Pay 或 Google Pay
规格
通用
| 型号 | LS-BAR-0137 |
|---|---|
| 光源连接 | 连接器式 |
| 包含驱动程序 | 包含 |
| 驱动程序位置 | 内置 |
| 强度控制 | 模拟电压 |
| 工作模式 | 常亮，常亮-可调光，过流频闪，频闪，频闪-可调光 |
| 准直 | 非准直 |
| 菊花链 | 是 |
| 直接连接 | 否 |
| 最大占空比 (%) | 100 |
| 偏振 | 非偏振 |
接口和I/O
| 连接器 | 5 针 M12 公头 A型编码 |
|---|
光源
| 镜头/光束角度 | 漫射 |
|---|---|
| 漫射 | 漫射 |
环境和合规性
| 工作温度 | -10 至 40 °C |
|---|---|
| IP防护等级 | IP50 |
| 存储温度 | -20 至 70 °C |
| 合规性 | CE, IEC 62471, RoHS
依据制造商声明 |
电气
| 电压 | 24 VDC |
|---|---|
| 频闪触发输入 | NPN触发器，PNP触发器 |
| 最大过流频闪电流 | 6000 mA |
| 最大过流频闪输入功率 | 144 W |
| 最大常亮电流（mA） | 850 |
| 最大电流（过流频闪） (mA) | 6000 |
| 最大常亮输入功率（W） | 20 |
| 最大输入功率（过流频闪） (W) | 144 |
| 最大过流闪光持续时间(ms) | 50 |
| 最大过流闪光占空比（%） | 10 |
| 最大过流频闪频率 (Hz) | 4000 |
| 最大过流频闪延迟 (µs) | 6 |
| 最大频闪电流 (mA) | 850 |
| 最大闪光持续时间 (ms) | 无限制 |
| 最大闪光占空比 (%) | 100 |
| 最大频闪频率 (Hz) | 4000 |
| 最大频闪输入功率 (W) | 20 |
| 最大频闪延迟 (µs) | 6 |
| 最小过流频闪持续时间（µs） | 10 |
| 最小频闪持续时间 (µs) | 10 |
| NPN 触发电流 (mA) | 12 |
| NPN 触发电压 (V) | < 1 VDC |
| PNP触发电流 (mA) | 13.4 |
| PNP 触发电压 (V) | 4-24 VDC |
机械
| 照明长度（mm） | 289 |
|---|---|
| 照明宽度（mm） | 24 |
| 长度（mm） | 306 |
| 宽度(mm) | 60 |
| 高度（mm） | 33.2 |
| 外壳 | 塑料 |
| 安装 | 通孔 |
Engineering data
Drive and fit the LS-BAR-0137
Worked out from the printed voltage, power and dimensions: what the light draws and what it needs from a controller.
Compatible parts
Fits with this part
Checked with the configurator's fit rules: lens mount and sensor coverage, supply voltage, power per channel and connector.

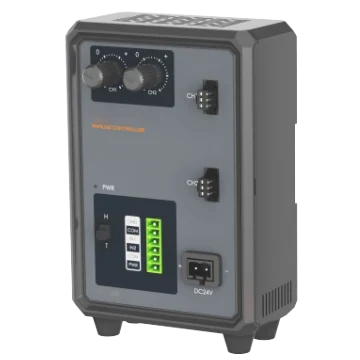

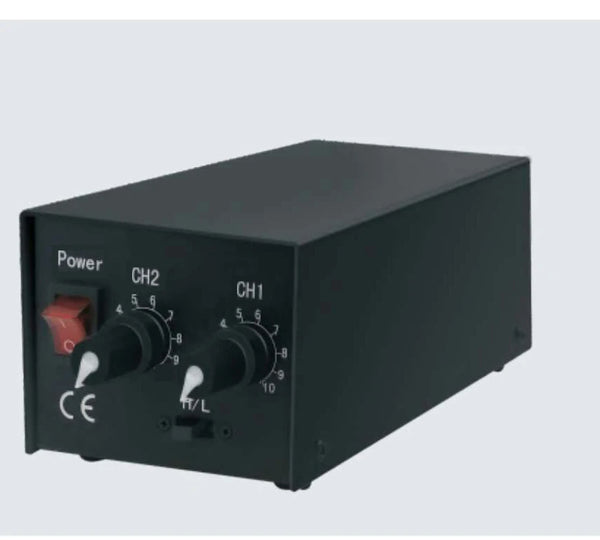

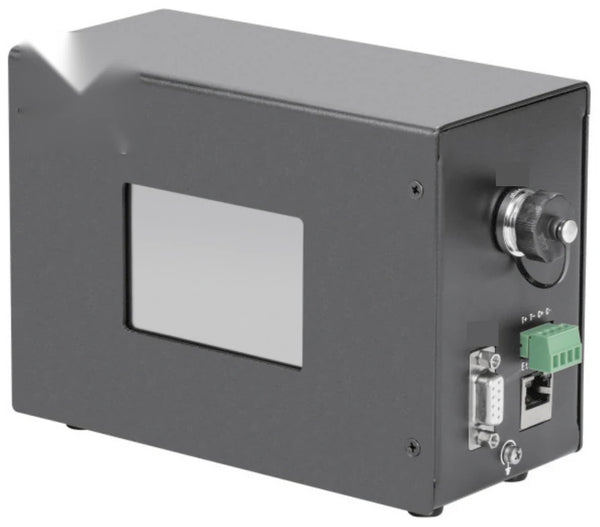

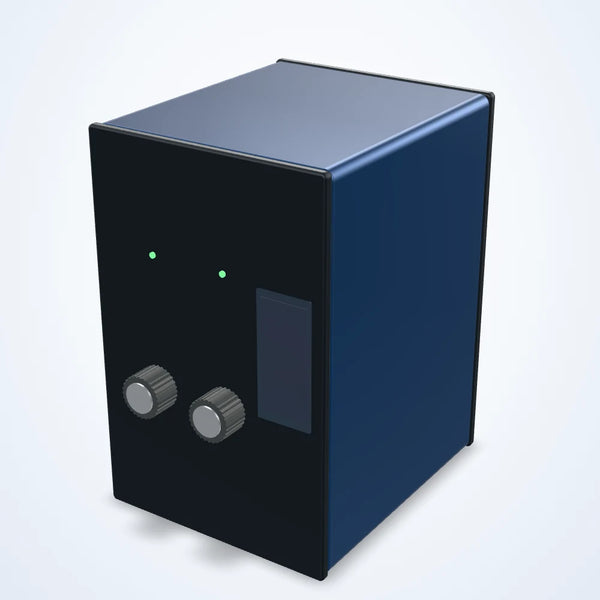

Controllers for this light
Application studies
Applications for this type of part
Real camera images from lighting and optics application tests, with the parts of each setup and why they were chosen.
Set up with the LS-BAR-0509, the same type of part
包装、标签和印刷

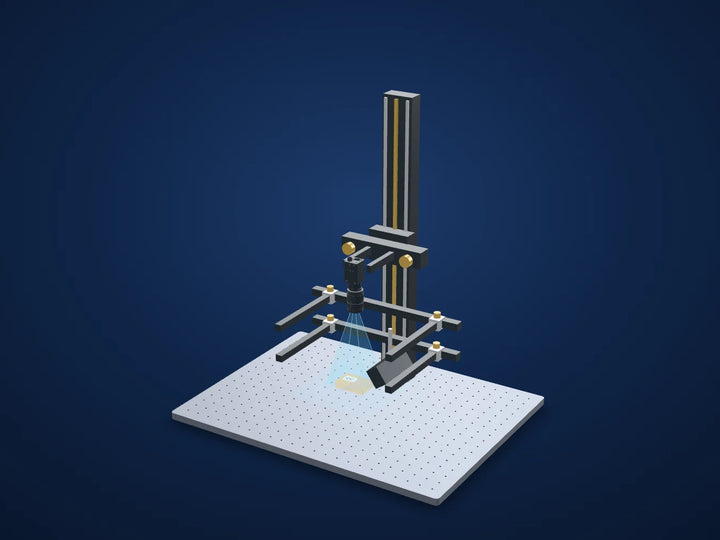

Carton date code

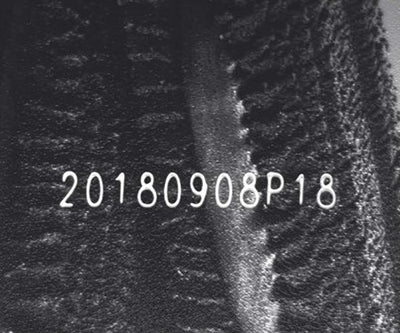

Angled bar light separates printed dots from the board texture.Light in sourceLS-BAR-0509 · blue探索研究
Set up with the LS-BAR-1069, the same type of part
塑料、橡胶和陶瓷
陶瓷图案可见性
在对装饰图案进行分类之前，证明照明均匀性。建议光源外壳 (规格)196 × 20.3 × 27 mm探索研究
Set up with the LS-BAR-0813, the same type of part
电子产品和设备
选择性照明下的引脚尖端位置
在要求软件定位引脚之前，选择有用的引脚尖端信号。建议光源外壳 (规格)120 × 150 × 26 mm探索研究
条形光源系列，高度 33.2 mm，5 针 M12 公头 A 编码（S10） 系列的其他型号
查看分类| 型号 | 颜色 | 类型 | 价格 | 库存状况 | 链接 |
|---|---|---|---|---|---|
| LS-BAR-0137This model | 白色、红色、绿色、红外、蓝色 | 漫射 | $799.00 报价 | 定制生产：约 1-2 周后发货 | |
| LS-BAR-0135 | 白色、红外、红色、绿色、UV、蓝色 | 标准 | $799.00 报价 | 定制生产：约 1-2 周后发货 | View |
