Fotografie reprezentativă pentru această serie
Iluminări colimate
Iluminare colimată (telecentrică), dia. fascicul 26 mm, lungime 124.8 mm (LS-CLM-0066)
Model LS-CLM-0066-R
- CuloareRoșu, Verde, Albastru, Alb
- TensiuneDC 3 V
- Putere1 W/3 W
- TipTelecentric
Livrare în 2-3 săptămâni
greutate de transportare 0.25 kg
Prețuri pentru volume, termene Net 30 sau o ofertă de preț formală pentru achiziție?
lumaspecvision.com/ro/products/lumaspec-ls-clm-0066
LS-CLM-0066: diametru fascicul 26 mm, distanță de lucru 23-46 mm, diametru 44 mm, lungime 124.8 mm.
Iluminatoare colimate concepute pentru imagistica cu obiectiv telecentric; pot furniza direct retroiluminare sau iluminare ortogonală (sunt necesare dispozitive spectrale). Iluminarea paralelă exploatează pe deplin obiectivul telecentric și ajută la îmbunătățirea preciziei sistemului și a adâncimii câmpului.
Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts Finalizare securizată Shipping, warranty, support and payment details
- Livrare cu urmărire în toată lumeaLivrare urmărită UPS sau DHL
- Garanție minimă de 3 aniAcoperă defecte materiale și de execuție
- Suport specializat pentru viziune mașină inclusDe la echipa noastră de inginerie, inclusiv un inginer licențiat P.E.
- Reduceri volum și Net 30Pentru conturi de afaceri aprobate; comenzi de achiziție acceptate
- Finalizare securizată a comenzii prin ShopifyCard, PayPal, Shop Pay sau Google Pay
Retur în 90 zile Articole nefolosite, socotite de la livrare; etichetă de retur gratuită în SUA; fără taxă de reaprovizionare Return policy
Specificații
General
| Model | LS-CLM-0066 |
|---|
Optică
| Obiectiv telecentric compatibil | LS-TCL-2432, LS-TCL-2497, LS-TCL-2567, LS-TCL-2678 |
|---|---|
| Distanța de lucru (mm) | 23-46 |
Lumină
| Culoare | R/G/B/W |
|---|---|
| Diametru fascicul (mm) | 26 |
Electric
| Tensiune | DC 3 V |
|---|---|
| Putere | 1 W/3 W |
| Curent maxim | 350 mA/1000 mA |
| Curent de funcționare | 350 mA/750 mA |
Mecanic
| Lungime (mm) | 124.8 |
|---|---|
| Diametru (mm) | 44 |
| Greutate expediere | 0.25 kg |
Engineering data
Drive and fit the LS-CLM-0066
Mounting and installation
| Montare | See the dimension drawing |
|---|
Studii de aplicație
Where the LS-CLM-0066 is used
Real camera images from lighting and optics application tests, with the parts of each setup and why they were chosen.

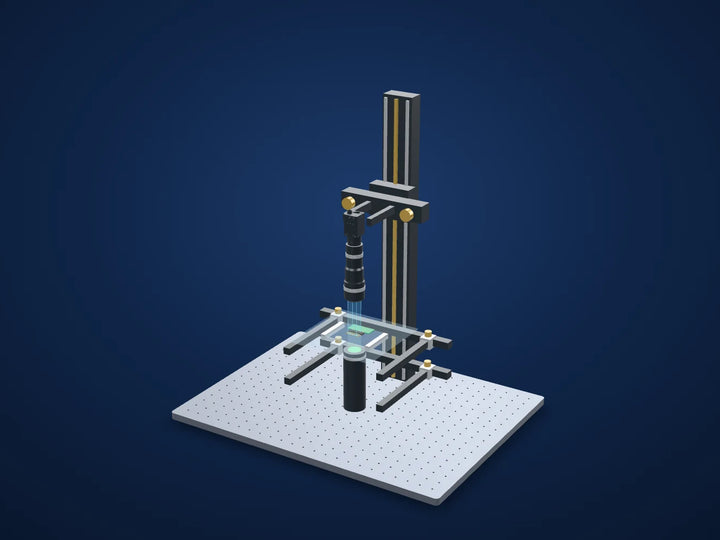

The LS-CLM-0066 was used in this test
Piese metalice și prelucrare
Pasul filetului cu optică telecentrică
Stabilizați scara și contrastul marginii înainte de a judeca toleranța.Câmpul vizual19.34 × 16.21 mmExplorați studiul
Set up with the LS-CLM-0068, a model of this series
Piese metalice și prelucrare
Screw thread length and diameters with a 0.271x telecentric lens
Choose magnification by the thread length that must fit, then confirm sampling against the tightest tolerance.Field of view (derived)About 31.2 × 26.1 mmExplorați studiul
Înainte de cumpărare
Questions about the LS-CLM-0066
Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.
What supply voltage and power does the LS-CLM-0066 need?
Voltage: DC 3 V; Power: 1 W/3 W. That is about 1.00 A at 3 W on 3 V (calculated).
What does the LS-CLM-0066 pair with?
Printed: Compatible telecentric lens: LS-TCL-2432, LS-TCL-2497, LS-TCL-2567, LS-TCL-2678.
What lit area and working distance does the LS-CLM-0066 give?
Printed: Beam diameter: 26 mm; Working distance (mm): 23-46.
Alte modele din seria iluminare colimată (telecentrică), dia. raie 26-240 mm (LS-CLM-S08)
Vezi toate modelele 27- The smallest Diametru in this series (44 la 376 mm)
- The smallest Diametru fascicul of the 24 models that list it (26 la 300 mm)
How this model compares
- Compared with LS-CLM-0068: working distance 23-46 here, 40-80 there; beam diameter 26 mm here, 42 mm there.
- Length 124.8 mm; next size down 111.4 mm (LS-CLM-0069), up 130.4 mm (LS-CLM-0068), of 27 lengths from 111.4 to 648.9 mm.
Swipe to see all columns
| Model | Lungime | Preț | Disponibilitate | Link |
|---|---|---|---|---|
| LS-CLM-0069 | 111.4 mm | $629.00 | Livrare în 2-3 săptămâni | View |
| LS-CLM-0066This model | 124.8 mm | $489.00 | Livrare în 2-3 săptămâni | |
| LS-CLM-0068 | 130.4 mm | $629.00 | Livrare în 2-3 săptămâni | View |
| LS-CLM-0072 | 136 mm | $829.00 | Livrare în 2-3 săptămâni | View |
| LS-CLM-0070 | 143.9 mm | $679.00 | Livrare în 2-3 săptămâni | View |
| LS-CLM-0067 | 144.9 mm | $579.00 | Livrare în 2-3 săptămâni | View |
| LS-CLM-0074 | 150.2 mm | $829.00 | Livrare în 2-3 săptămâni | View |
| LS-CLM-0071 | 166.4 mm | $749.00 | Livrare în 2-3 săptămâni | View |
| LS-CLM-0076 | 170.2 mm | $969.00 | Livrare în 2-3 săptămâni | View |
