0.1× obiectiv telecentric, 2.4", M42-mount (LS-TCL-0172)

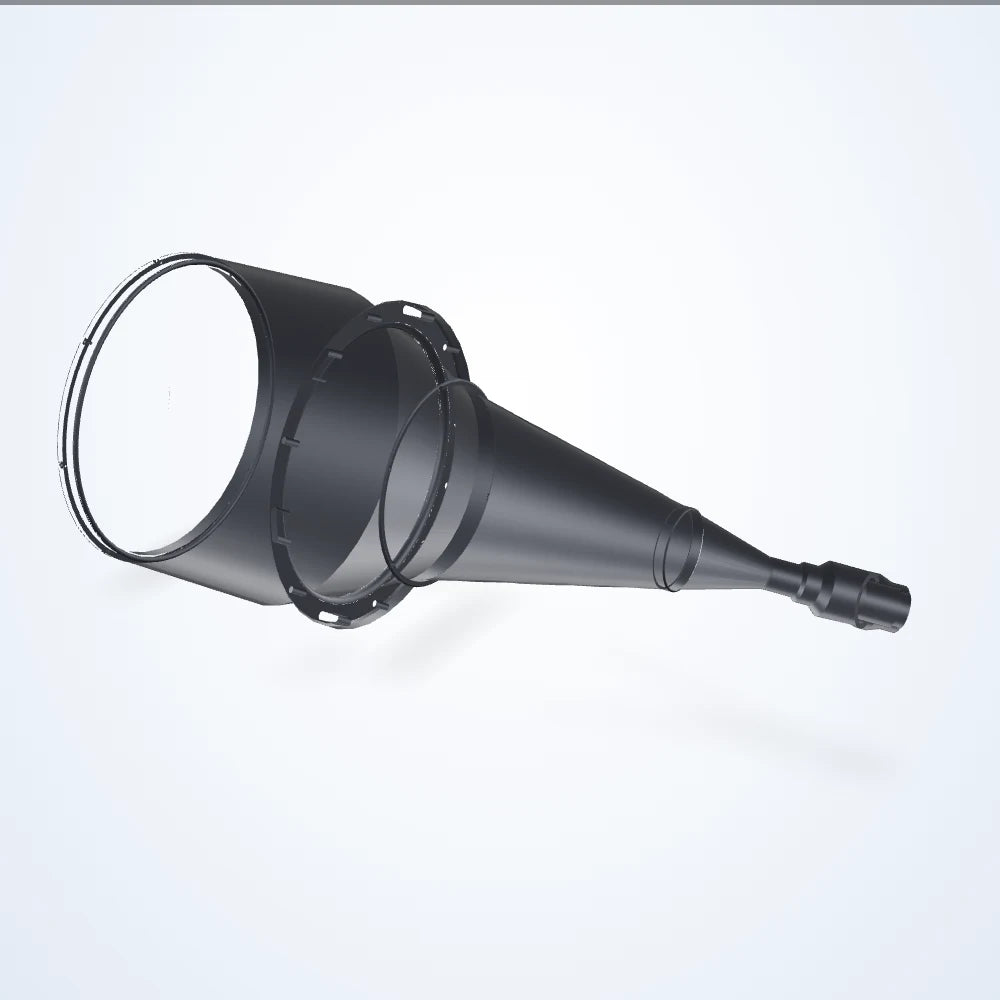

  • 0.1× obiectiv telecentric, 2.4", M42-mount (LS-TCL-0172)

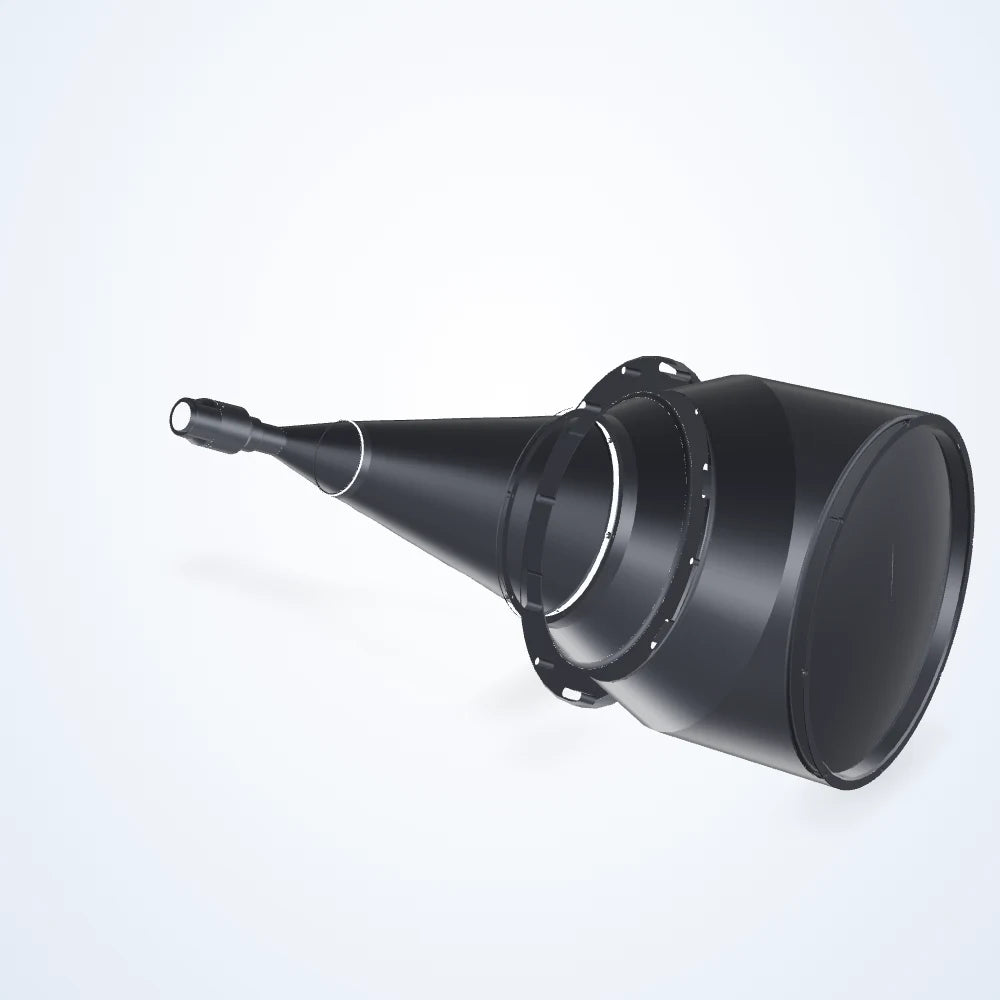

  • Obiectiv telecentric 0.1×, 2.4", M42-mount (LS-TCL-0172) - vizualizare 2

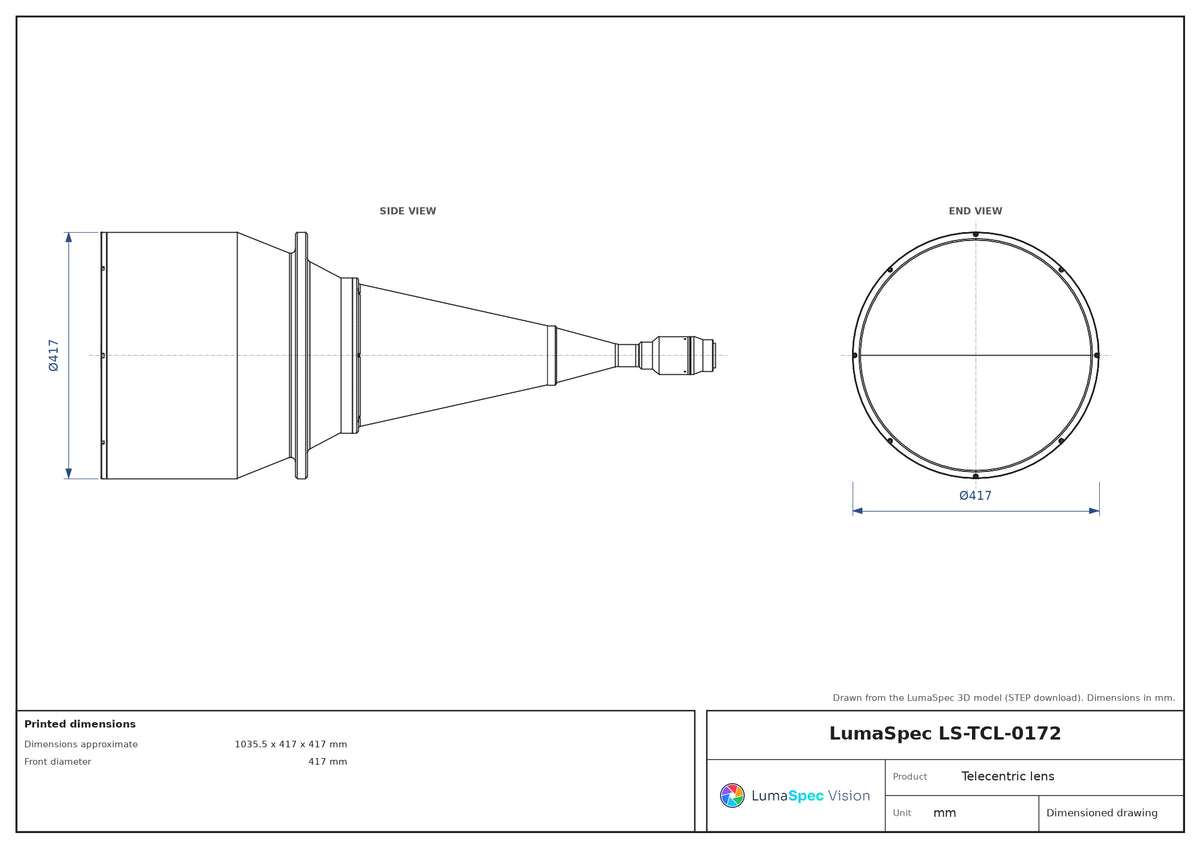

  • dimensiuni LS-TCL-0172 (mm)

Ilustrație randată: produsul real poate diferi ca aspect.

Obiective telecentrice

0.1× obiectiv telecentric, 2.4", M42-mount (LS-TCL-0172)

Model LS-TCL-0172

  • Mărire0.1×
  • MontajM42
  • SenzorAPS-H
  • Distanța de lucru500 mm
  • Rezoluție51 μm
  • Largest Front diameter of the 27 models in its series: 417 mm (shared with 1 other model)
$42,869.00
List price

Prețul în ofertă: adăugați la ofertă pentru termen de livrare și prețuri pentru volume mari.

Termenul de livrare este confirmat în oferta de preț

Adunați piesele în lista de ofertă; vă vom răspunde cu preț, termen de livrare și prețuri pentru volume mari.

Solicitați o ofertă de preț

0.1× obiectiv telecentric, 2.4", M42-mount (LS-TCL-0172)LS-TCL-0172

Preț, termen de livrare și prețuri pentru volume prin e-mail, de obicei în decurs de o zi lucrătoare.

Adaugă telefon, dată de livrare sau note (opțional)

Nu este necesar un cont. Răspundem în decurs de o zi lucrătoare.

Obiectiv telecentric cu mărire constantă pe adâncimea câmpului, pentru măsurători și verificări fără eroare de perspectivă. Distanța de lucru 500 mm; adâncimea câmpului 66 mm.

  • Livrare urmărită în întreaga lumeLivrare urmărită UPS sau DHL
  • Garanție minimă de 3 aniAcoperă defecte materiale și de execuție
  • Suport specializat pentru viziune mașină inclusDe la echipa noastră de ingineri, incl. un inginer autorizat P.E.
  • Reduceri volum și Net 30Pentru conturi de afaceri aprobate; comenzi de achiziție acceptate
  • Retur în 90 zileArticole nefolosite, socotite de la livrare; etichetă de retur gratuită în SUA; fără taxă de reaprovizionare
  • Finalizare securizată a comenzii prin ShopifyCard, PayPal, Shop Pay sau Google Pay

Specificații

General

ModelLS-TCL-0172
Aps-c IMX342223.60 x 167.7 mm
Aps-h python 25K230.4 x 230.4 mm
Tip obiectivTelecentric
Linie 4k-7µm286.7 mm
Python 16K184.32 x 184.32 mm
ƒ/n de lucruf/8

Optică

Mărire0.1×
Distanța de lucru500 mm
Adâncimea câmpului66 mm
Distorsiune maximă (%)< 0.15
Distorsiune tipică (%)< 0.1
Filet filtruFără filet pentru filtre
Cercul imaginii37.2 mm
Telecentricitate maximă0.15°
Telecentricitate tipică< 0.1°

Senzor și imagine

Format senzor2.4"
Rezoluție (dimensiune pixel)51 μm

Mediu și conformitate

Interval de temperatură de funcționarede la 0 la 40°C
Interval de temperatură de depozitarede la 0 la 50°C

Mecanic

MontajM42-mount
Dimensiuni aproximative1035.5 x 417 x 417 mm
Diametru frontal417 mm
Greutate39123 grame

Engineering data

Field of view with the LS-TCL-0172

Worked out from this lens's own magnification and image circle: the field it sees on each sensor format.

Image circleØ 37.2 mm
Magnification0.1×
Working distance500 mmDepth of field 66 mm
Distortion< 0.15 %
Dimensiune1035.5 × 417 × 417 mm
Weight39123 g
Field of view (width × height) by sensor format
Sensor format0.1×
1"13.2 × 8.8 mm132 × 88 mm
1.1"14.13 × 10.35 mm141 × 103 mm
4/3"17.3 × 13 mm173 × 130 mm
APS-C23.6 × 15.6 mm236 × 156 mm

Field of view = sensor size ÷ magnification. Sensor sizes are typical for each optical format.

Compatible parts

Fits with this part

Checked with the configurator's fit rules: lens mount and sensor coverage, supply voltage, power per channel and connector.

Build the full system with this part

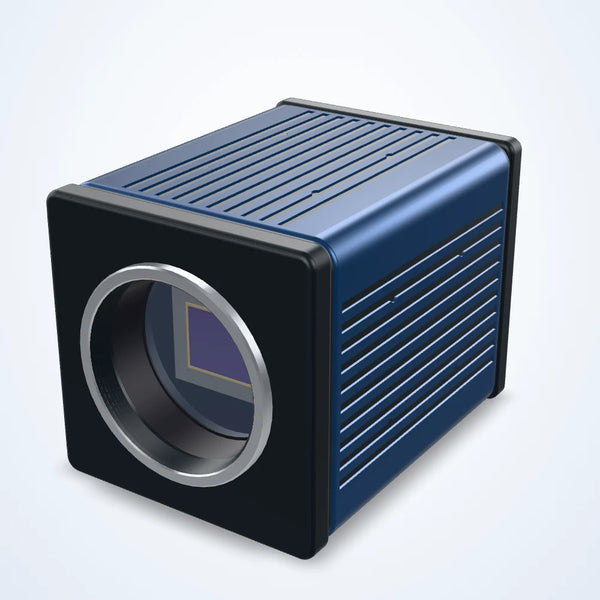

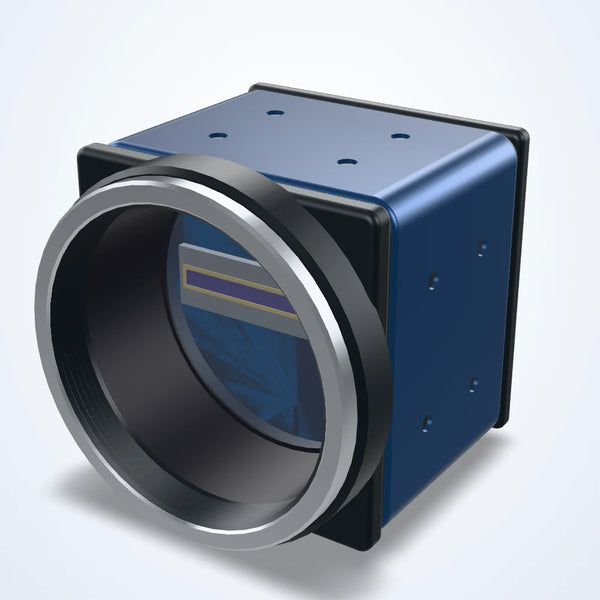

Cameras this lens fits

LS-TCL-0172

See this component from every angle.

CAD-based illustration; finish is representative.

Explore the visual library
LS-TCL-0172 — Telecentric lenses, View 1 Source CAD

FROM THE PRINTED SPECIFICATIONS

Magnification
0.1×
Sensor format
2.4"
Mount
M42-mount
Working distance
500 mm

Use the product’s dimensioned drawing, electrical specifications and selected variant for design-in. A render is not a wiring or optical performance simulation.

Alte modele din seria Seria de obiective telecentrice (S12)

Vezi toate modelele 27
  • Largest Front diameter of the 27 models in its series: 417 mm (shared with 1 other model)
  • Highest Line 4k-7µm of the 26 models that list it (27 in its series): 286.7 mm (shared with 1 other model)
  • Largest Depth of field of the 25 models that list it (27 in its series): 66 mm (shared with 1 other model)
ModelMărireMontajDistanța de lucruPrețDisponibilitateLink
LS-TCL-0172This model0.1×M42500 mm$42,869.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț
LS-TCL-01481.825×M4242.3 mm$5,479.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01491.208×F-mount66.7 mm$5,639.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01501.208×M4266.7 mm$5,639.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01510.838×F-mount101.9 mm$6,239.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01520.838×M42101.9 mm$6,239.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01530.635×F-mount131.1 mm$6,399.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01540.635×M42131.1 mm$6,399.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01550.531×F-mount136.5 mm$6,549.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01560.531×M42136.5 mm$6,549.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01570.465×F-mount157.6 mm$6,699.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01580.465×M42157.6 mm$6,699.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01590.376×F-mount199 mm$6,849.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01600.376×M42199 mm$6,849.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-0161F-mount$7,009.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01620.306×M42256 mm$7,009.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01630.233×F-mount303.9 mm$7,159.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01640.233×M42303.9 mm$7,159.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01650.196×F-mount358.5 mm$7,609.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01660.196×M42358.5 mm$7,609.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-0167F-mount$11,489.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01680.144×M42475.9 mm$11,489.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01690.115×F-mount542.8 mm$16,669.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01700.115×M42542.8 mm$16,669.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
LS-TCL-01710.1×F-mount500 mm$42,869.00 Ofertă de preț Termenul de livrare este confirmat în oferta de preț View
