Estruturas de metal estampado: localizar características repetidas contra um campo escuro
Uma iluminação anelar difusa torna o metal estampado brilhante enquanto as aberturas permanecem escuras. A captura real mostra uma imagem inicial útil para localizar abas, furos e características repetitivas da estrutura.
Localize a peça a partir de características que resistam à variação normal de fabricação.
Captura real da câmera
- Invólucro de luz proposto (especificação)Ø90 × 28 mm
- EvidênciasCapturas de laboratório de iluminação real
- Câmera (proposta)2448 × 2048 monocromático
- Campo (proposta derivada)33.78 × 28.26 mm
Folha de imagens do laboratório de aplicação de iluminação
What the camera saw
Cropped from the source test sheet; original test annotations are retained. Captures are not generated or enhanced. Drag a comparison slider, or open any image full size.
O desafio
Peças estampadas finas possuem faces planas brilhantes, abas formadas e aberturas puncionadas. Um algoritmo de localização precisa que as mesmas características permaneçam visíveis apesar de mudanças de acabamento e posição.
Como foi resolvido
The source identifies white LS-DML90. Its 90 mm outer diameter, 28 mm viewing opening and 28 mm height are catalog dimensions.
A cena proposta utiliza uma seção de tira estampada. Bobinas, alimentadores e manuseio de produção estão fora do kit óptico.
Por que funciona
- 1
A iluminação difusa circundante reduz sombras direcionais fortes, preservando a diferença entre metal e espaço aberto.
- 2
A fonte descreve o contraste de localização. Não fornece resultado dimensional ou evidência de que rachaduras ocultas, rebarbas ou altura formada foram detectadas.
Folha de imagens do laboratório de aplicação de iluminação
Evidências que você pode inspecionar

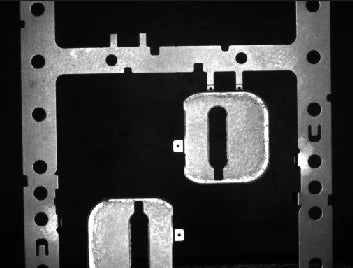

Aberturas, bordas e abas formadas repetidas são visíveis na seção da tira capturada.
A folha relata imagem de localização de alto contraste, sem erro de posição calibrado ou dados de repetibilidade.
Uma demonstração de laboratório de aplicação de iluminação. A fonte não fornece implantação no cliente, limite de tamanho de defeito, estudo de repetibilidade ou dados de falsos positivos de produção. A câmera, lente, campo, montagem e espaçamento propostos não são o sistema original testado.
Do contraste da imagem a uma decisão de produção
O que validar em sua peça
- 01
Selecione referências estáveis
Escolha características puncionadas que permaneçam visíveis durante a manipulação normal da tira e a variação de conformação.
- 02
Teste lotes de materiais reais
Inclua lubrificação, desgaste de ferramenta, rebarbas aceitáveis e alterações de revestimento.
- 03
Repetir carga e localização
Medir a estabilidade das coordenadas da imagem e o erro calibrado através de recargas de fixação e orientações da peça.
From the demo to your test bench
Parts in this setup
IluminaçãoTestado
LS-DML90
Iluminação sem sombra multidirecional 64 mm (LS-DML90)
Anel difuso Branco nomeado na fonte; diâmetro externo de 90 mm, abertura de 28 mm e altura de 28 mm.
$129.00
Na configuração proposta
CâmeraNossa escolha
MV-CS050-10GM(NPOE)

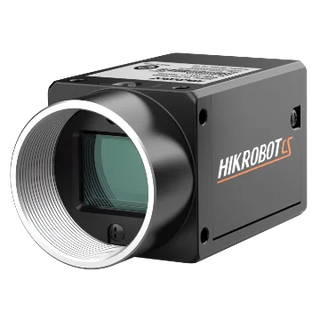

Hikrobot MV-CS050-10GM(NPOE) 5 MP GigE câmera area scan, IMX264, Gen 2 versão básica, Mono, Sem PoE
Câmera monocromática global-shutter de 5 MP, 2448 × 2048 pixels, pixels de 3.45 µm e C-mount. Proposta para um teste de contraste de bancada; a fonte não identifica sua câmera. Requer alimentação de câmera separada; este modelo NPOE não suporta PoE.
$819.00
Na configuração proposta
LenteNossa escolha
LS-KF3528M-ML

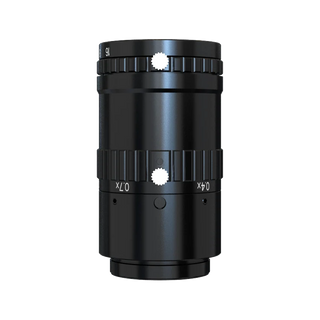

35mm, F2.8, 1.1", C-mount, Lente macro (59 mm (-0.7X) a 150 mm (-0.25X)) (LS-KF3528M-ML)
Lente macro de 35 mm C-mount; sua 0.25x impressa a uma distância de trabalho de 150 mm fornece um campo derivado de 33.78 × 28.26 mm na câmera proposta. Confirme a cobertura de luz e o foco na peça real.
$339.00
Na configuração proposta
Estação de teste de câmeraNossa escolha
LS-BT-XZ-G-6-6045
Suporte para câmera com ajuste XZ e bandeja de vidro, altura 600 mm (LS-BT-XZ-G-6-6045)
Coluna de 600 mm, breadboard de 600 × 450 mm, ajuste XZ, bandeja de vidro e dois suportes de iluminação conforme listado. Fixação de bancada proposta; confirme cargas, curso e braçadeiras de câmera/Lente.
$359.00
Na configuração proposta
"Testado" identifica a peça nomeada na fonte. "Nossa seleção" é uma alternativa proposta ou peça complementar. Confirma cor, ópticas, controladores, fontes de alimentação, cabos e montagem antes de pedir.
A configuração
| Evidência de iluminação | Capturas de fonte de laboratório de aplicação |
|---|---|
| Câmera e lente | Componentes de catálogo propostos; câmera de origem não especificada |
| Campo proposto (derivado) | 33.78 × 28.26 mm em 0.25x |
| Distância de trabalho da lente (especificação) | 150 mm na ampliação listada |
| Montagem (proposta) | LS-BT-XZ-G-6-6045 · estação de 600 mm, bandeja de vidro e dois suportes de iluminação |
Monte a óptica com precisão
A estação é uma bancada de teste óptico, com seus dois suportes de iluminação incluídos na listagem do catálogo. A coluna 3D e a base seguem a altura e a área de ocupação publicadas. Carros, braçadeiras e suportes de peças são esquemáticos: confirme o padrão de parafusos da câmera, o suporte da Lente, os fixadores de luz, a carga permitida e o curso real antes de encomendar.
Complete o sistema elétrico
Selecione um controlador de acordo com a tensão exata da luz, modo de acionamento e potência, então confirme os cabos de dados/alimentação/E/S da câmera e um PC adequado. Estes não são adicionados silenciosamente ao kit óptico proposto.
Build this system
Start from this setup, adapt it to your part.
The configurator opens with this study's camera, lens, light and station picked. Swap any part, check fit and price, then buy or ask for a quote.
Os CAD da câmera e da lente disponível são modelos publicados. Os envelopes da lente e da iluminação utilizam dimensões impressas. A estação vinculada utiliza seu tamanho de base e altura de coluna publicados; carro, suportes, fixações, peças e espaçamentos são ilustrativos. Confirme a carga, curso, fixadores e folgas antes de encomendar. Os caminhos de luz explicam o arranjo e não simulam o desempenho óptico. A geometria da peça é ilustrativa e não é reconstruída a partir da imagem da câmera. O campo proposto é derivado da ampliação impressa da lente e das dimensões de pixel da câmera; a cobertura e o foco reais necessitam de verificação em bancada. A posição do anel ilustrada mantém o envelope de visualização desenhado dentro de sua abertura central; verifique a vinheta e a iluminação na amostra real. A geometria da peça representativa é ilustrativa, não sendo evidência de inspeção reconstruída.
Peças metálicas e usinagem
Related case studies
Peças metálicas e usinagem

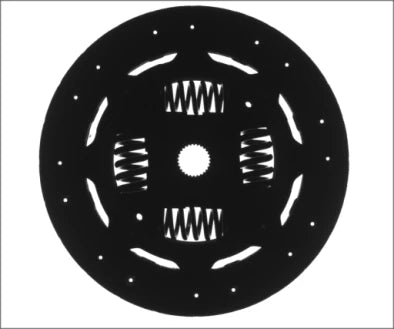

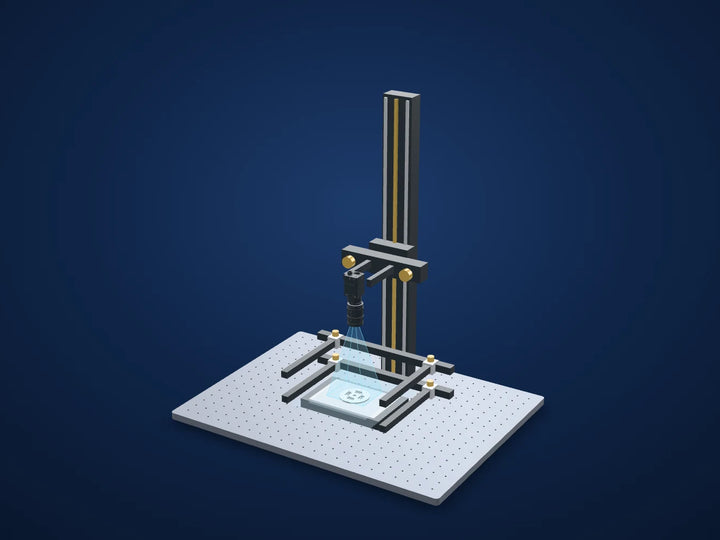

Spring-window appearance in a clutch plate
Use the spring-window pattern for appearance and prove mechanical function separately.Luz na fonteLS-HFS150100 · BrancoExplore o estudo
Peças metálicas e usinagem

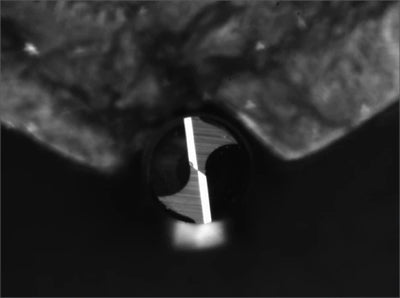

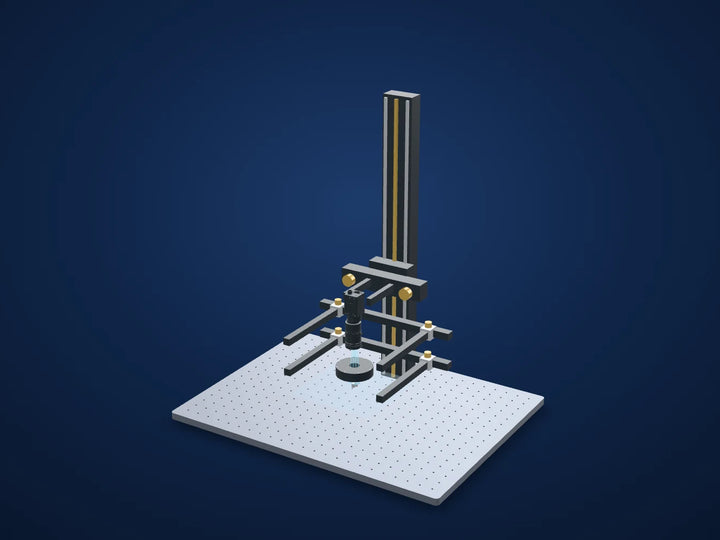

Cutting-bit end-face appearance
Prove the local end-face signal before assigning a wear or damage threshold.Luz na fonteLS-FLS74 · azulExplore o estudo
Peças metálicas e usinagem

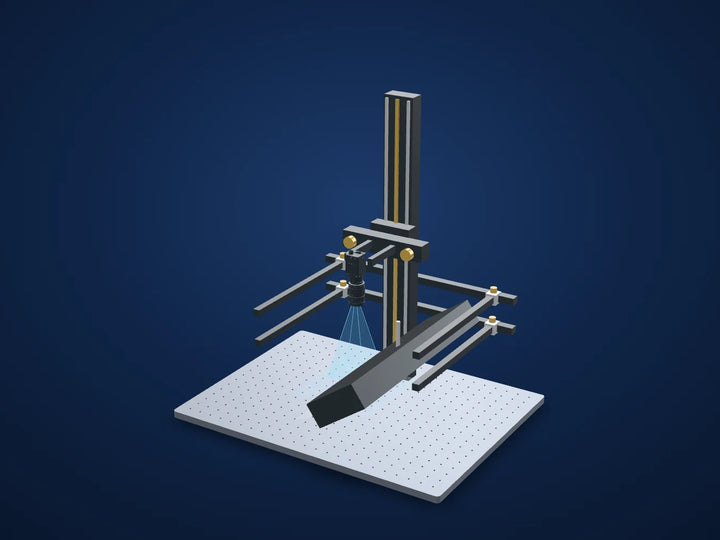

Contraste de riscos em um cilindro usinado
