Linjeskannelys

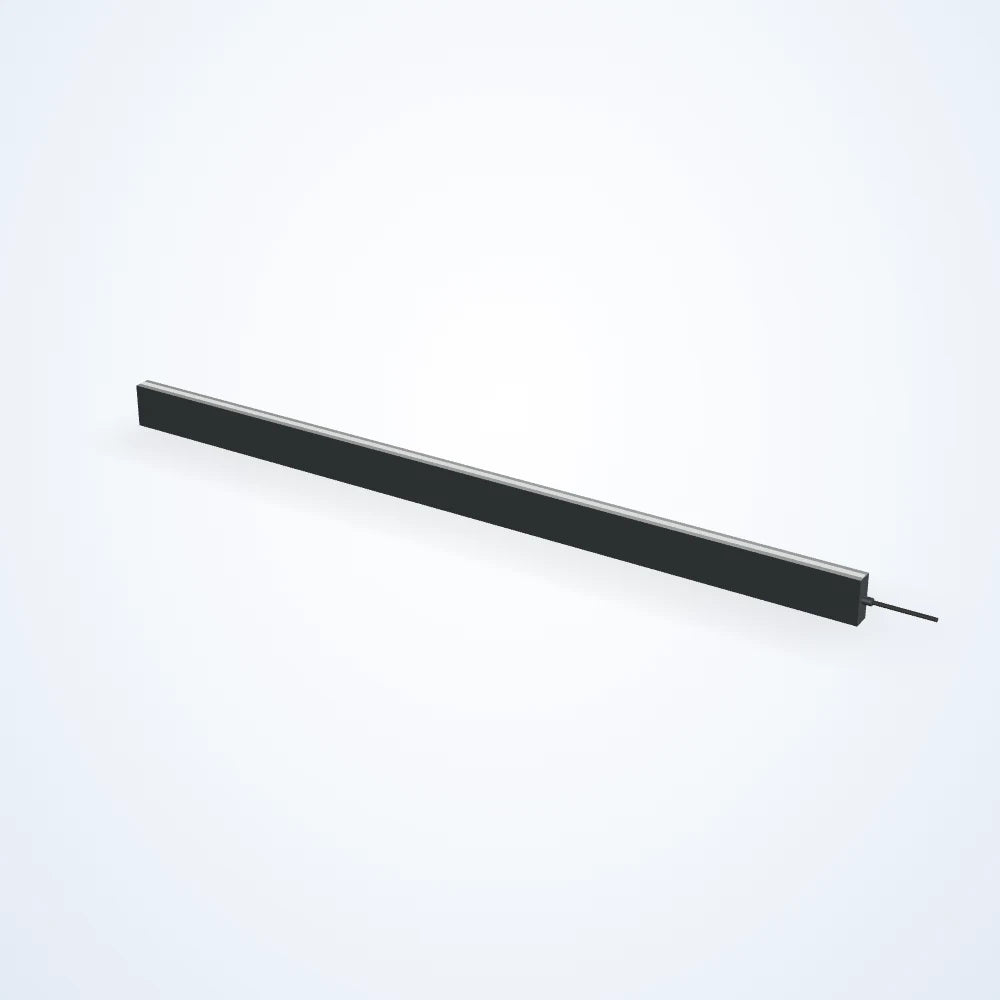

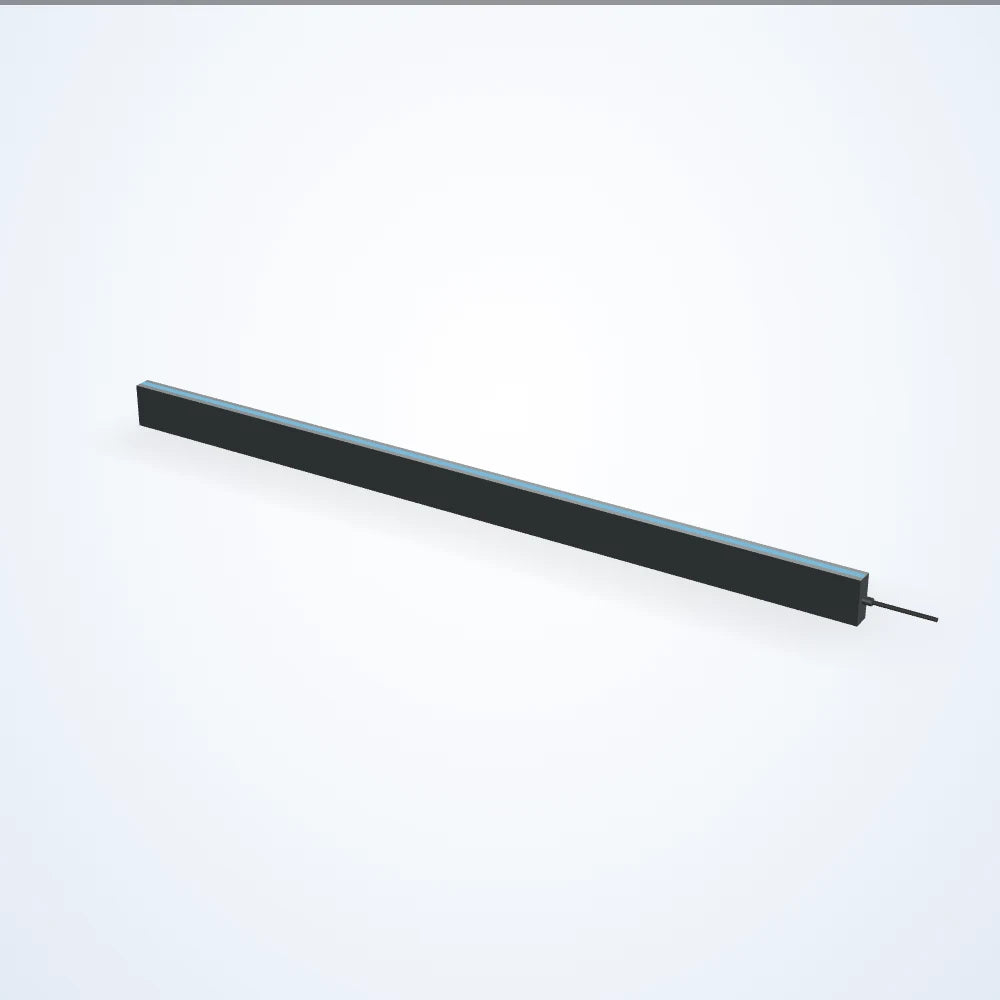

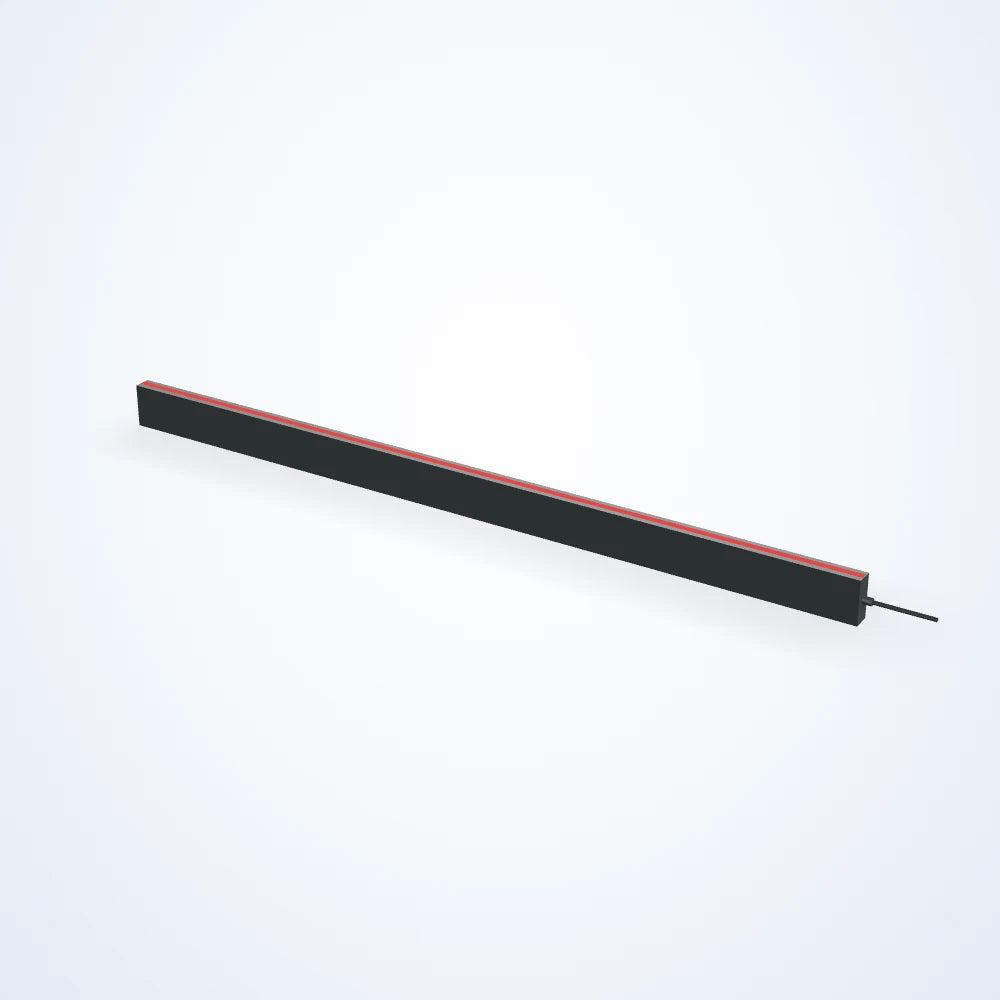

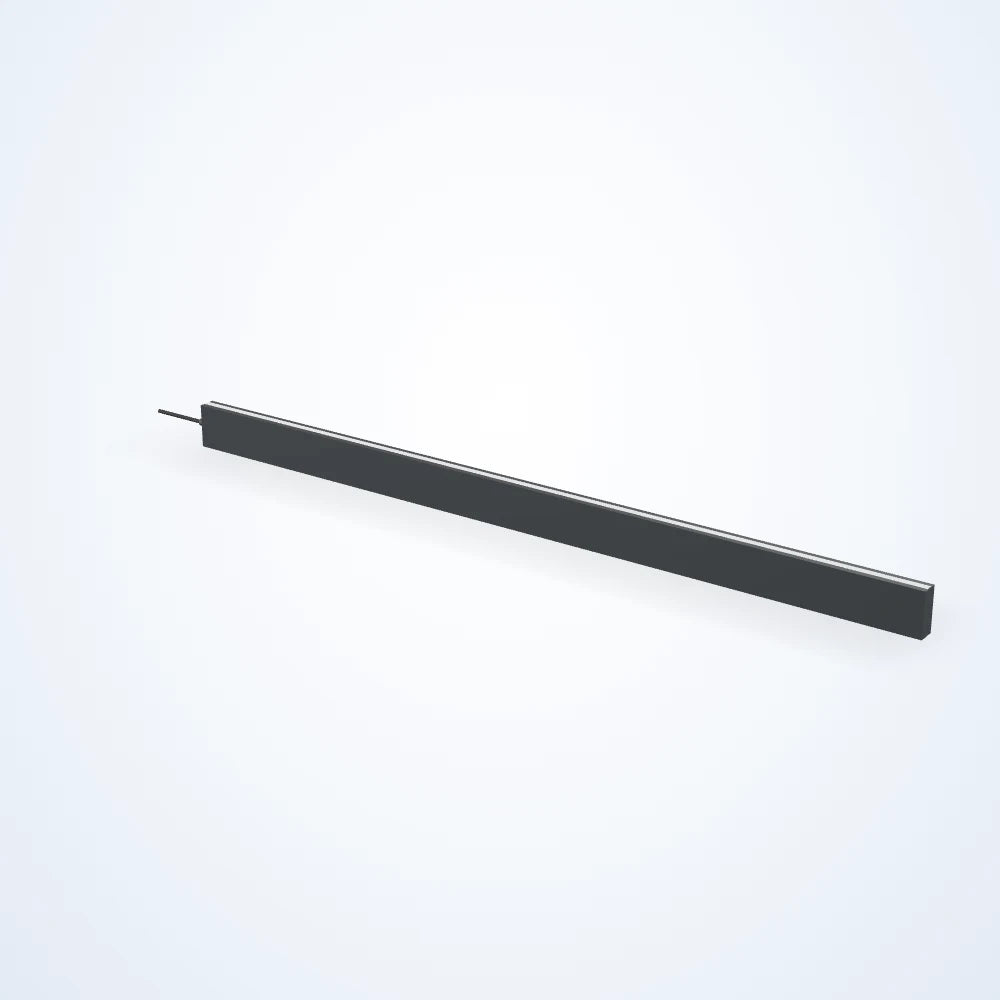

Linjeskanning lys, 1112 mm lyslengde (LS-LSC-0017-L25)
Modell LS-LSC-0017-L25
- FargeHvit, Grønn, Rød, Blå
- Spenning24 VDC
- Lyslengde1112 mm
- Opplyst bredde19.1 mm
fra $2,809.00 USDList price
Sold by quote: request a quote and we confirm the price, lead time and volume pricing.
Bygges på bestilling: leveres om ca. 4-5 uker
Velg en konfigurasjon 96 tilgjengelig
Dashed or marked values are not made with your other choices: picking one switches them to the nearest available configuration.
Konfigurasjon LS-LSC-0017-0645 $3,379.00
Listepris for denne konfigurasjonen; det endelige tilbudet følger.
Samle deler i din tilbudliste; vi svarer med pris, leveringstid og volumpriser.
lumaspecvision.com/no/products/lumaspec-ls-lsc-0017-l25
Høyintensitets linjelys for linjekameraer på bevegelige baner og transportører. Belyst område 1112 x 19.1 mm; 24 VDC-forsyning; tilkobling: løse ledninger. Velg farge, objektiv / strålevinkel, driver inkludert, driverplassering, intensitetskontroll nedenfor (96 konfigurasjoner) og be om et tilbud.
Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts Sikker betaling Shipping, warranty, support and payment details
- Sporet internasjonal fraktSporbar UPS eller DHL
- Minimum 3 års garantiDekker feil i materialer og utførelse
- Eksperthjelp for maskinsyn inkludertFra vår ingeniørtjeneste, inkl. en lisensiert P.E.
- Volumrabatter og Netto 30For godkjente bedriftskontoer; innkjøpsordrer er velkomne
- Sikker utsjekking via ShopifyKort, PayPal, Shop Pay eller Google Pay
90 dagers returrett Ubrukte varer, regnet fra levering; gratis returetikett i USA; ingen returgebyr Return policy
Spesifikasjoner
Generelt
| Modell | LS-LSC-0017-L25 |
|---|---|
| Tilkobling ved lys | Hardkoblet |
| Daisy chain | Nei |
| Direkte tilkobling | Nei |
| Maksimal driftssyklus (%) | 100 |
| Polarisert | Ikke polarisert |
Grensesnitt og I/O
| Kontakt | Løse ledninger |
|---|---|
| Kabellengde (mm) | 2000 |
Lys
| Diffust | Ikke diffus |
|---|
Miljø og samsvar
| Driftstemperatur | opptil 60 °C |
|---|---|
| IP-klasse | IP50 |
| Samsvar | CE, IEC 62471, RoHS
Som oppgitt av produsenten |
| Minimum driftstemperatur | 32 °F (0 °C) |
Elektrisk
| Spenning | 24 VDC |
|---|---|
| Maksimal konstant strøm (mA) | 258 / 573 (avhengig av konfigurasjon) |
| Maksimal strøm (overstrømsstroboskop) (mA) | 8000 (avhengig av konfigurasjon) |
| Maksimal inngangseffekt ved konstant lys (W) | 6.2 / 13.8 (avhengig av konfigurasjon) |
| Maksimal inngangseffekt ved overstrømsstroboskop (W) | 125 (avhengig av konfigurasjon) |
| Maksimal overstrømsstroboskopfrekvens (Hz) | 2000 (avhengig av konfigurasjon) |
| Maksimal forsinkelse for overstrømsstroboskop (µs) | 60 (avhengig av konfigurasjon) |
| Minimum varighet for overstrømsstroboskop (µs) | 30 (avhengig av konfigurasjon) |
| NPN-triggerspenning (V) | < 1 VDC (avhengig av konfigurasjon) |
| PNP-triggerstrøm (mA) | 5 (avhengig av konfigurasjon) |
| PNP-triggerspenning (V) | 2.5-30 VDC (avhengig av konfigurasjon) |

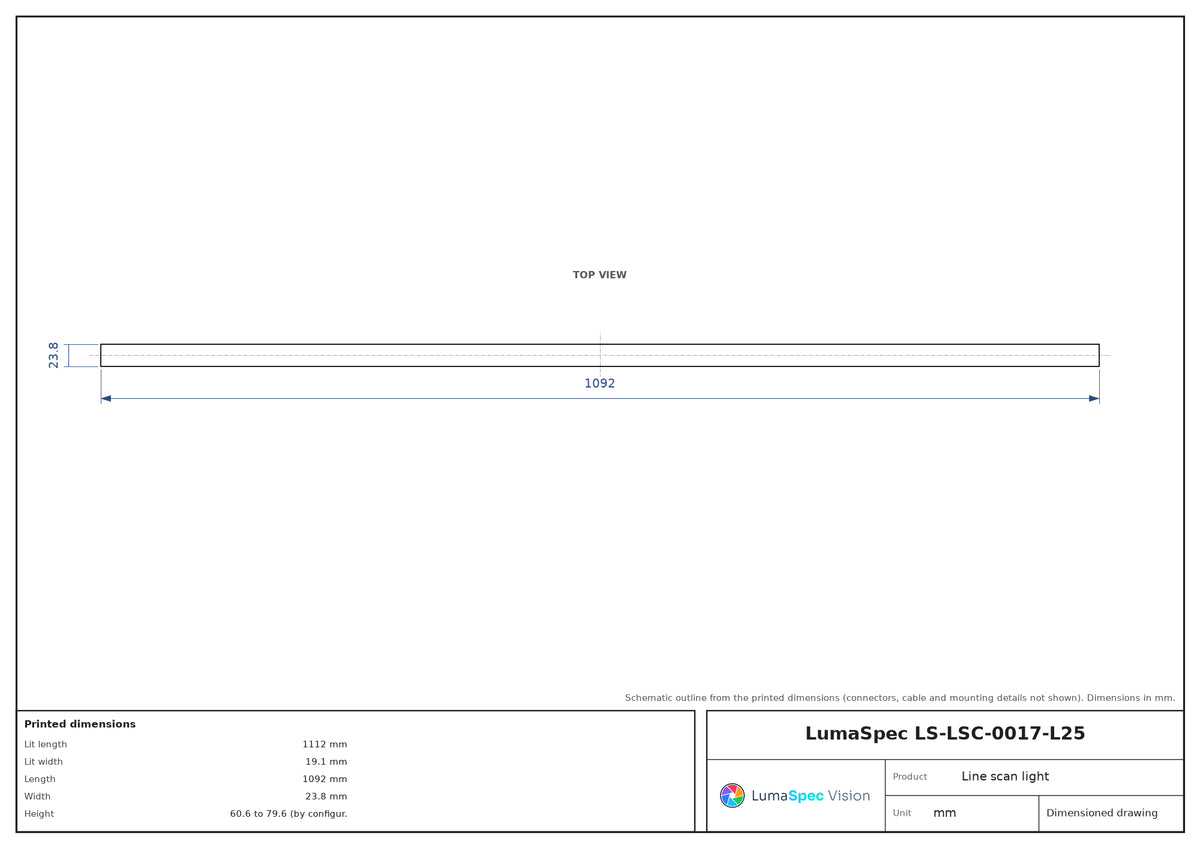

Mekanisk
| Lysende lengde (mm) | 1112 |
|---|---|
| Dimensional source status | Published dimensions conflict: the listed lit length exceeds the listed overall length. Both source values are retained; the emitting length is unresolved. |
| Lysende bredde (mm) | 19.1 |
| Lengde (mm) | 1092 |
| Bredde (mm) | 23.8 |
| Høyde (mm) | 60.6 til 79.6 (via konfigurasjon) |
| Kapsling | Aluminium |
| Montering | T-sporkanal |
Engineering data
Drive and fit the LS-LSC-0017-L25
Forsyning24 V DC
BeskyttelsesgradIP50
Mounting and installation
| Montering | T-slot / nut channel |
|---|---|
| Kabel | 2 m, Flying leads |
| Kapsling | Aluminium |
Compatible parts
Passer til denne delen
Checked with the configurator's fit rules: supply voltage and drive type, and the light's power against the controller's power per channel wherever both are printed.
Complete the setup
This part with the first fit-tested pick from each group below. Swap any of them for another card further down.
-
This partLinjeskanning lys, 1112 mm lyslengde (LS-LSC-0017-L25)
$2,809.00
-
Lysstyringer for dette lyset
Digital kontroller, 16 ch, 350 W (LS-CTL-0420)
$1,579.00
Set total $4,388.00
Added to your quote list.
Lysstyringer for dette lyset
This 13.8 W light uses 63 % of one channel (about 21.9 W, from the rated output)
Digital styring, 6 kanaler, 5.2 A total utgangseffekt
LS-CTL-0356
- Kanaler 6
- Utgang 16-24 V
$359.00
Sendes innen 2-3 uker
This 13.8 W light uses 66 % of one channel (about 20.8 W, from the rated output)
Digital kontroller, 4 kanaler, 100 x 158 mm, 5-24 V
LS-CTL-0348
- Kanaler 4
- Utgang 5-24 V
$289.00
Sendes innen 2-3 uker
This 13.8 W light uses 66 % of one channel (about 21 W, from the rated output)
This 13.8 W light uses 58 % of one 24 W channel
Digital styring, 8 kanaler, 8 A total utgangseffekt
LS-CTL-0361
- Kanaler 8
- Utgang 16-24 V
$429.00
Sendes innen 2-3 uker
This 13.8 W light uses 58 % of one channel (about 24 W, from the rated output)
Analog kontroller, svært kostnadseffektiv, 1 kanaler, 24 W
LS-CTL-0566
- Kanaler 1
- Utgang 12-24 V
$199.00
Sendes innen 2-3 uker
This 13.8 W light uses 58 % of one 24 W channel
Applikasjonsstudier
Applications for this type of part
Real camera images from lighting and optics application tests, with the parts of each setup and why they were chosen.
Set up with the LS-LSC-0168, the same type of part
Metaldeler og bearbeiding
Rillekontrast på en bearbeidet sylinder
En buet overflate krever en testet plan for vinkeldekning.Foreslått lyshus (spesifikasjon)440 × 50 × 117.13 mmUtforsk studien
Set up with the LS-LSC-0167, the same type of part
Glass, skjermer og optikk
Tre forsøk med linjelys på displayglass
Velg lysretning på skjermen før du sammenligner lysutgang.Foreslått lyshus (spesifikasjon)220 × 53 × 121.5 mmUtforsk studien
Før kjøp
Questions about the LS-LSC-0017-L25
Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.
Which controller drives the LS-LSC-0017-L25?
Fit-tested for this 13.8 W light: LS-CTL-0420 (about 21.9 W per channel, about 37 % headroom), LS-CTL-0356 (about 20.8 W per channel, about 34 % headroom), LS-CTL-0348 (about 21 W per channel, about 34 % headroom) and LS-CTL-0010 (24 W per channel, about 42 % headroom).
What supply voltage and power does the LS-LSC-0017-L25 need?
Voltage: 24 VDC; Maximum input power constant on (W): 6.2 / 13.8 (by configuration).
Can the LS-LSC-0017-L25 be strobed?
Yes, its printed data covers pulsed use: Maximum current (overcurrent strobe) (mA): 8000 (by configuration); Maximum input power overcurrent strobe (W): 125 (by configuration).
What is the LS-LSC-0017-L25's IP rating?
Printed: IP rating: IP50.
What temperature range is the LS-LSC-0017-L25 rated for?
Printed: Operating temperature: 0 to 60 °C.
