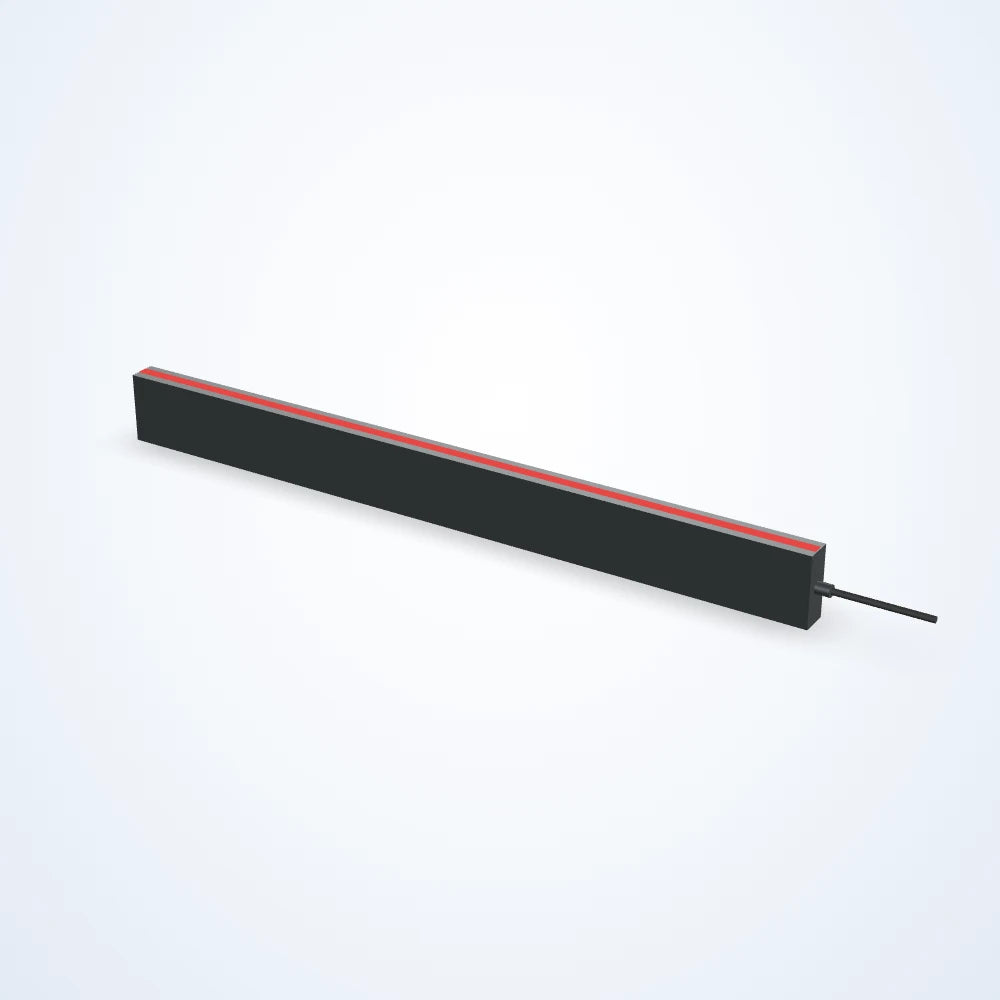

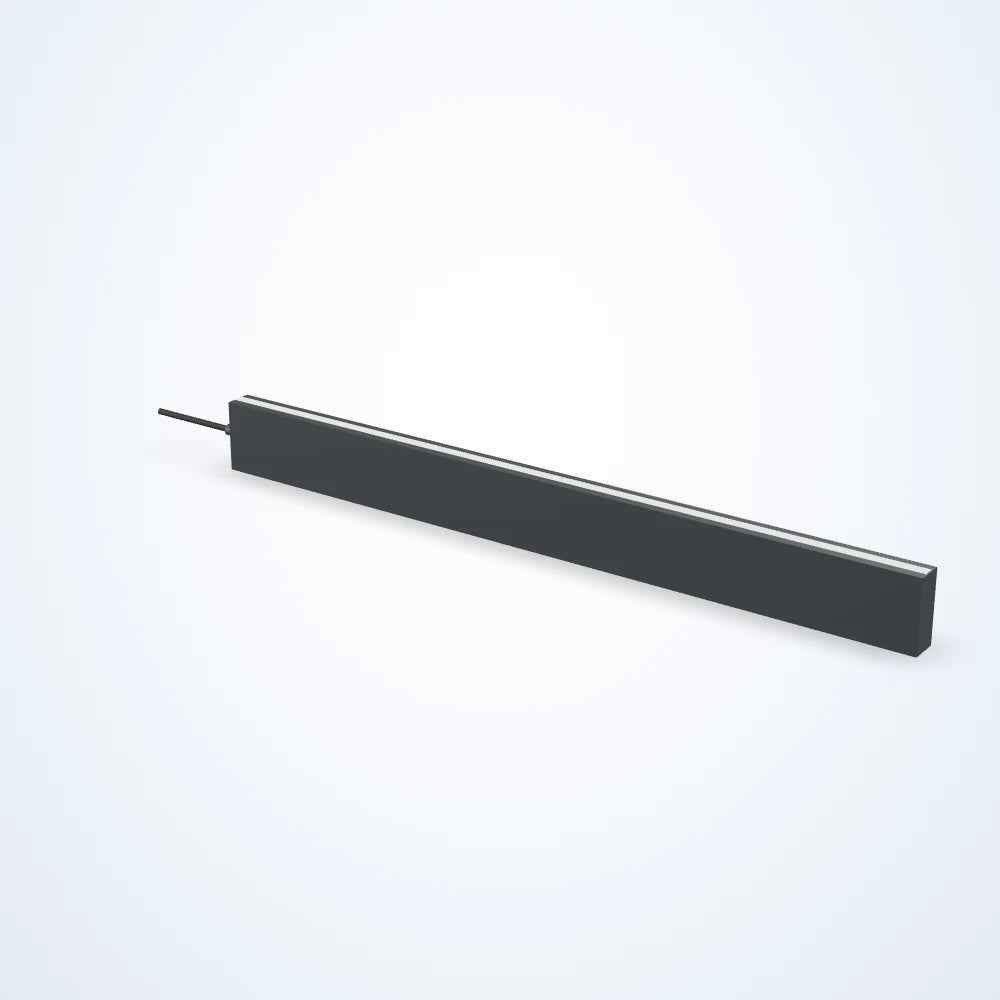

Gerenderde illustratie: het daadwerkelijke product kan qua uiterlijk afwijken.
Lijnscanverlichting
Lijnscanverlichting, 638.5 mm belichte lengte (LS-LSC-0017-L13)
Model LS-LSC-0017-L13
- KleurWit, Groen, Rood, UV, Blauw
- Spanning24 VDC
- Golflengte395 nm
- Verlichtingslengte638.5 mm
vanaf $1,919.00 USDList price
Sold by quote: request a quote and we confirm the price, lead time and volume pricing.
Op bestelling gemaakt: verzending in ongeveer 4-5 weken
Kies een configuratie 112 beschikbaar
Dashed or marked values are not made with your other choices: picking one switches them to the nearest available configuration.
Configuratie LS-LSC-0017-0337 $2,409.00
Lijstprijs van deze configuratie; de definitieve offerte volgt.
Voeg onderdelen toe aan je offertelijst; we reageren met prijs, levertijd en volume-kortingen.
lumaspecvision.com/nl/products/lumaspec-ls-lsc-0017-l13
Hoog intensieve lijnverlichting voor lijnscancamera's op bewegende webben en transportbanden. Verlicht gebied 638.5 x 19.1 mm; 24 VDC voeding; aansluiting: vliegende draden. Kies kleur, objectief / straalhoek, besturingssysteem inbegrepen, locatie besturingssysteem, intensiteitsregeling hieronder (112 configuraties) en vraag een offerte aan.
Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts Veilig afrekenen Shipping, warranty, support and payment details
- Geglobaliseerd verzendtrackingTracked UPS of DHL
- Minimaal 3 jaar garantieDekt defecten in materialen en vakmanschap
- Deskundige machinevisie-ondersteuning inbegrepenVan onze engineeringteam, incl. een geregistreerd P.E.
- Volumekortingen en Net 30Voor goedgekeurde zakelijke accounts; bestelbonnen welkom
- Veilig afrekenen via ShopifyKaart, PayPal, Shop Pay of Google Pay
90 dagen retourrecht Ongebruikte artikelen, gerekend vanaf levering; gratis retourlabel in de VS; geen herbevoorradingskosten Return policy
Specificaties
Algemeen
| Model | LS-LSC-0017-L13 |
|---|---|
| Aansluiting bij de lichtbron | Vaste bedrading |
| Daisy chain | Nee |
| Directe aansluiting | Nee |
| Maximale inschakelduur (%) | 100 |
| Gepolariseerd | Niet gepolariseerd |
Interfaces en I/O
| Connector | Losse draden |
|---|---|
| Kabellengte (mm) | 2000 |
Verlichting
| Diffuus | Niet diffuus |
|---|
Omgeving en conformiteit
| Bedrijfstemperatuur | tot 60 °C |
|---|---|
| IP-classificatie | IP50 |
| Conformiteit | CE, IEC 62471, RoHS
Zoals opgegeven door de fabrikant |
| Minimale bedrijfstemperatuur | 32 °F (0 °C) |
Elektrisch
| Spanning | 24 VDC |
|---|---|
| Maximale continue stroom (mA) | 150 / 333 (afhankelijk van configuratie) |
| Maximale stroom (overstroomstrobe) (mA) | 8000 (afhankelijk van configuratie) |
| Maximaal ingangsvermogen continu (W) | 3.6 / 8 (afhankelijk van configuratie) |
| Maximaal ingangsvermogen overstroomstrobe (W) | 125 (afhankelijk van configuratie) |
| Maximale overstroomstrobefrequentie (Hz) | 2000 (afhankelijk van configuratie) |
| Maximale overstroomstrobe-latentie (µs) | 60 (afhankelijk van configuratie) |
| Minimale overstroom-strobeduur (µs) | 30 (afhankelijk van configuratie) |
| NPN-triggerspanning (V) | < 1 VDC (afhankelijk van configuratie) |
| PNP-triggerstroom (mA) | 5 (afhankelijk van configuratie) |
| PNP-triggerspanning (V) | 2.5-30 VDC (afhankelijk van configuratie) |

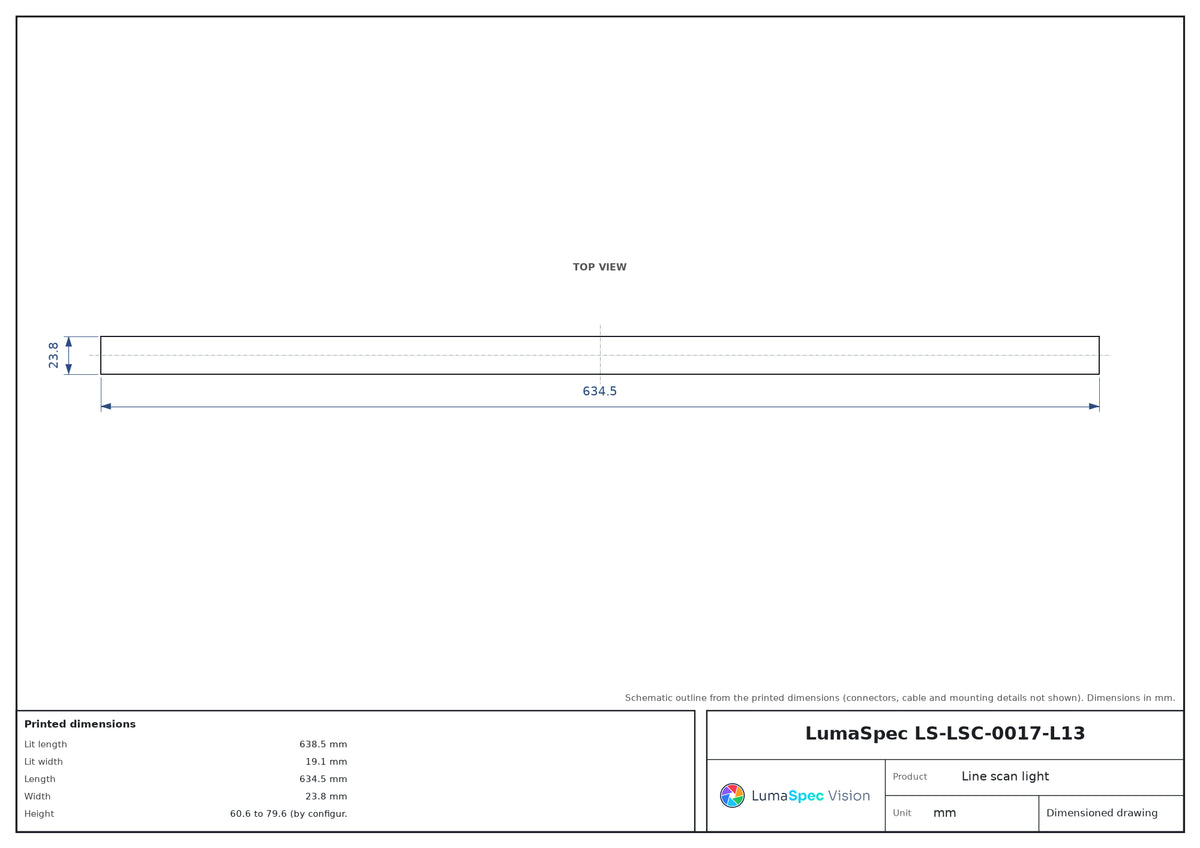

Mechanisch
| Verlichte lengte (mm) | 638.5 |
|---|---|
| Dimensional source status | Published dimensions conflict: the listed lit length exceeds the listed overall length. Both source values are retained; the emitting length is unresolved. |
| Verlichte breedte (mm) | 19.1 |
| Lengte (mm) | 634.5 |
| Breedte (mm) | 23.8 |
| Hoogte (mm) | 60.6 tot 79.6 (via configuratie) |
| Behuizing | Aluminium |
| Montage | T-sleufkanaal |
Engineering data
Drive and fit the LS-LSC-0017-L13
Voeding24 V DC
BeschermingsgraadIP50
Mounting and installation
| Montage | T-slot / nut channel |
|---|---|
| Kabel | 2 m, Flying leads |
| Behuizing | Aluminium |
Compatible parts
Past bij dit onderdeel
Checked with the configurator's fit rules: supply voltage and drive type, and the light's power against the controller's power per channel wherever both are printed.
Complete the setup
This part with the first fit-tested pick from each group below. Swap any of them for another card further down.
-
This partLijnscanverlichting, 638.5 mm belichte lengte (LS-LSC-0017-L13)
$1,919.00
-
Verlichtingscontrollers voor dit licht
Analoge verlichtingscontroller, 2 kanaal, 24 W/24 V (LS-CTL-0111)
$179.00
Set total $2,098.00
Added to your quote list.
Verlichtingscontrollers voor dit licht
This 8 W light uses 67 % of one channel (about 12 W, from the rated output)
16-kanaals digitale LED-verlichtingscontroller, 16 kan., 200 W
LS-CTL-0554
- Kanalen 16
- Uitgang 24 V
$789.00
Verzending in 2-3 weken
This 8 W light uses 64 % of one channel (about 12.5 W, from the rated output)
Digitale constante-spanning verlichtingscontroller, 60 W, 4 kanalen
LS-CTL-0290
- Uitgang 24 VDC
- Ingang 100 ~ 240 VAC, 50/60 Hz
$449.00
Verzending in 2-3 weken
This 8 W light uses 53 % of one channel (about 15 W, from the rated output)
Digitale verlichtingscontroller, 6 kanaal, 90 W/24 V
LS-CTL-0291
- Uitgang 24 VDC
- Ingang 24 VDC
$229.00
Verzending in 2-3 weken
This 8 W light uses 53 % of one channel (about 15 W, from the rated output)
Meerkanaals sequentieverlichtingscontroller, 8 kanalen, 120 W
LS-CTL-0579
- Kanalen 8
- Uitgang DC 24 V
$399.00
Verzending in 2-3 weken
This 8 W light uses 53 % of one channel (about 15 W, from the rated output)
Analoge voedingscontroller, 1 kan., 0.7 A per kanaal
LS-CTL-0508
- Kanalen 1
- Uitgang 0-24 V
$139.00
Verzending in 2-3 weken
This 8 W light uses 48 % of one channel (about 16.8 W, from the rated output)
Applicatiestudies
Applications for this type of part
Real camera images from lighting and optics application tests, with the parts of each setup and why they were chosen.
Opgesteld met de LS-LSC-0168, hetzelfde type onderdeel
Metalen onderdelen en bewerking
Krascontrast op een bewerkte cilinder
Een gebogen oppervlak vereist een getest plan voor de hoekdekking.Voorgestelde lichtbehuizing (spec)440 × 50 × 117.13 mmVerken de studie
Opgesteld met de LS-LSC-0233, hetzelfde type onderdeel
Verpakking, labels en print
Streepcodeschermcontrast onder coaxiale lijnverlichting
Behoud de streepcodestructuur voordat u een korte-belichtingresultaat aangeeft.Bronbelichting35 µs op alle vier de opnamesVerken de studie
Opgesteld met de LS-LSC-0293, hetzelfde type onderdeel
Metalen onderdelen en bewerking
Een line-scan station voor krassen op metalen oppervlakken
De verlichting onthult het kenmerk; gesynchroniseerde materiaaloverdracht maakt de lijn tot een bruikbaar beeld.Voorgestelde camera2048 pixels · monoVerken de studie
Voor u koopt
Questions about the LS-LSC-0017-L13
Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.
Which controller drives the LS-LSC-0017-L13?
Fit-tested for this 8 W light: LS-CTL-0111 (about 12 W per channel, about 33 % headroom), LS-CTL-0554 (about 12.5 W per channel, about 36 % headroom), LS-CTL-0290 (about 15 W per channel, about 47 % headroom) and LS-CTL-0291 (about 15 W per channel, about 47 % headroom).
What supply voltage and power does the LS-LSC-0017-L13 need?
Voltage: 24 VDC; Maximum input power constant on (W): 3.6 / 8 (by configuration).
Can the LS-LSC-0017-L13 be strobed?
Yes, its printed data covers pulsed use: Maximum overcurrent strobe frequency (Hz): 2000 (by configuration); Maximum overcurrent strobe latency (µs): 60 (by configuration).
What is the LS-LSC-0017-L13's IP rating?
Printed: IP rating: IP50.
What temperature range is the LS-LSC-0017-L13 rated for?
Printed: Operating temperature: 0 to 60 °C.
Andere modellen in de Lijnscanverlichting, losse draden, IP50 (LS-LSC-S03) serie
Bekijk alle 49 modellenHow this model compares
- Compared with LS-LSC-0017-L14: length 634.5 mm here, 672.6 mm there.
- Length 634.5 mm; next size down 596.4 mm (LS-LSC-0017-L12), up 672.6 mm (LS-LSC-0017-L14), of 49 lengths from 63 to 2006 mm.
Swipe to see all columns
| Model | Lengte | Prijs | Beschikbaarheid | Link |
|---|---|---|---|---|
| LS-LSC-0017-L9 | 482.1 mm | $1,589.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
| LS-LSC-0017-L10 | 520.2 mm | $1,689.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
| LS-LSC-0017-L11 | 558.3 mm | $1,769.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
| LS-LSC-0017-L12 | 596.4 mm | $1,829.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
| LS-LSC-0017-L13This model | 634.5 mm | $1,919.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | |
| LS-LSC-0017-L14 | 672.6 mm | $1,999.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
| LS-LSC-0017-L15 | 710.7 mm | $2,059.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
| LS-LSC-0017-L16 | 748.8 mm | $2,139.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
| LS-LSC-0017-L17 | 786.9 mm | $2,229.00 Offerte | Op bestelling gemaakt: verzending in ongeveer 4-5 weken | View |
