Hikrobot FV-5472-05RM 20 MP 1" CMOS Gigabit Ethernet industriële matrixcamera
  • Hikrobot FV-5472-05RM 20 MP 1" CMOS Gigabit Ethernet industriële matrixcamera
  • Hikrobot FV-5472-05RM 20 MP 1" CMOS Gigabit Ethernet industriële matrixcamera

Matrixcamera's

Hikrobot FV-5472-05RM 20 MP 1" CMOS Gigabit Ethernet industriële matrixcamera

Model FV-5472-05RMHikrobot

  • Resolutie5472 × 3648
  • SensorCMOS, rolling shutter
  • Snelheid5.9 fps @5472 × 3648 Mono 8
  • ObjectiefvattingC-mount
  • Mono / kleurMono
  • Pixelgrootte2.4 μm × 2.4 μm
$1,409.00

Verzending in 2-3 weken

0.24 kg verzendgewicht

Niet beschikbaar in de Verenigde Staten. Beschikbaar voor levering naar andere landen.

Ask an engineerBrowse Matrixcamera's

Hikrobot FV-5472-05RM 20 MP 1" CMOS Gigabit Ethernet industriële matrixcamera. Automatische of handmatige aanpassing van versterking, belichtingstijd, witbalans, LUT, gamma-correctie en meer geïntegreerde ISP-algoritmen inclusief CCM- en LSC-correctie.

  • Wereldwijde verzending met track & traceTracked UPS of DHL
  • Minimaal 3 jaar garantieDekt defecten in materialen en vakmanschap
  • Deskundige machinevisie-ondersteuning inbegrepenVan ons engineeringteam, incl. een gecertificeerd P.E.
  • Volumekortingen en Net 30Voor goedgekeurde zakelijke accounts; bestelbonnen welkom
  • 90 dagen retourrechtOngebruikte artikelen, gerekend vanaf levering; gratis retourlabel in de VS; geen herbevoorradingskosten
  • Veilig afrekenen via ShopifyKaart, PayPal, Shop Pay of Google Pay

Specificaties

Algemeen

ModelFV-5472-05RM
MerkHikrobot
CompatibiliteitGigE Vision V2.0, GenICam

Sensor en beeldvorming

SensortypeCMOS, rolling shutter
SensormodelSony IMX183
Pixelgrootte2.4 μm × 2.4 μm
Sensorformaat1”
Resolutie5472 × 3648
Max. beeldfrequentie5.9 fps @5472 × 3648 Mono 8
Gain0 dB ~ 24 dB
Belichtingstijd46 μs ~ 2.5 sec
BelichtingsmodusUit/Eenmalig/Continu belichtingsmodus, en ondersteunt Rolling- en Global Reset-modus
Mono/kleurMono
PixelformaatMono 8/10/10Packed/12/12Packed
BinningOndersteunt 1 × 1, 2 × 2, 4 × 4
DecimatieOndersteunt 1 × 1, 2 × 2
Omgekeerd beeldOndersteunt horizontale en verticale omgekeerde beelduitvoer

Interfaces en I/O

Data-interfaceGigabit Ethernet (1000 Mbit/s), compatibel met Fast Ethernet (100 Mbit/s)
Digitale I/O6-pins P7-connector levert voeding en I/O, inclusief opto-geïsoleerde ingang × 1 (lijn 0), opto-geïsoleerde uitgang × 1 (lijn 1), bidirectionele niet-geïsoleerde I/O × 1 (lijn 2).
ClientsoftwareMVS of software van derden die voldoet aan het GigE Vision-protocol

Omgeving en conformiteit

BeschermingsgraadIP40 (bij correcte objectiefmontage en bedrading)
TemperatuurWerktemperatuur: –30 °C tot 60 °C (–22 °F tot 140 °F); Opslagtemperatuur: –30 °C tot 70 °C (–22 °F tot 158 °F)
Vochtigheid20% RH tot 95% RH (geen condensvorming)
CertificeringCE, RoHS, KC

Computing

Besturingssysteem32/64-bit Windows 7/10, 64-bit Windows 11 en 32/64-bit Linux

Elektrisch

Voeding9 VDC tot 24 VDC, ondersteunt PoE
Vermogensverbruik2.4 W@12 VDC

Mechanisch

ObjectiefvattingC-Mount
Afmeting29 mm × 29 mm × 42 mm
GewichtCa. 100 g (0.2 lb.)
Verzendgewicht (geschat)0.24 kg

Engineering data

Field of view and resolution with the FV-5472-05RM

Worked out from this camera's own sensor: the field of view and the size one pixel covers on the part, for common lenses and working distances.

Sensor area13.13 × 8.76 mm1" optical format
Lens image circle needed≥ Ø 15.8 mmC-mount
Pixel pitch2.4 µm5472 x 3648 px
Image data at max frame rate118 MB/sCalculated: 5.9 fps × 5472 × 3648 px at 8 bit · GigE carries 125 MB/s nominal
With a 16 mm lens at 500 mm410 × 274 mm0.075 mm per pixel
Power consumption2.4 Wat 12 V DC
SluitertijdRolling
Exposure range46 µs to 2.5 s
Weight100 gapprox.
Field of view (width × height) and object pixel size by lens focal length and working distance
LensAt 300 mmAt 500 mmAt 1000 mm
8 mm492 × 328 mm0.09 mm per pixel821 × 548 mm0.15 mm per pixel1641 × 1095 mm0.3 mm per pixel
12 mm328 × 219 mm0.06 mm per pixel547 × 365 mm0.1 mm per pixel1094 × 730 mm0.2 mm per pixel
16 mm246 × 164 mm0.045 mm per pixel410 × 274 mm0.075 mm per pixel821 × 548 mm0.15 mm per pixel
25 mm158 × 105 mm0.029 mm per pixel263 × 175 mm0.048 mm per pixel525 × 350 mm0.096 mm per pixel
35 mm113 × 75.1 mm0.021 mm per pixel188 × 125 mm0.034 mm per pixel375 × 250 mm0.069 mm per pixel
50 mm78.8 × 52.6 mm0.014 mm per pixel131 × 87.6 mm0.024 mm per pixel263 × 175 mm0.048 mm per pixel

Thin-lens approximation: field of view ≈ sensor size × working distance ÷ focal length. Object pixel size = field-of-view width ÷ horizontal pixels; a feature should span about 3-4 pixels to be measured reliably.

Compatible parts

Fits with this part

Checked with the configurator's fit rules: lens mount and sensor coverage, supply voltage, power per channel and connector.

Build the full system with this part

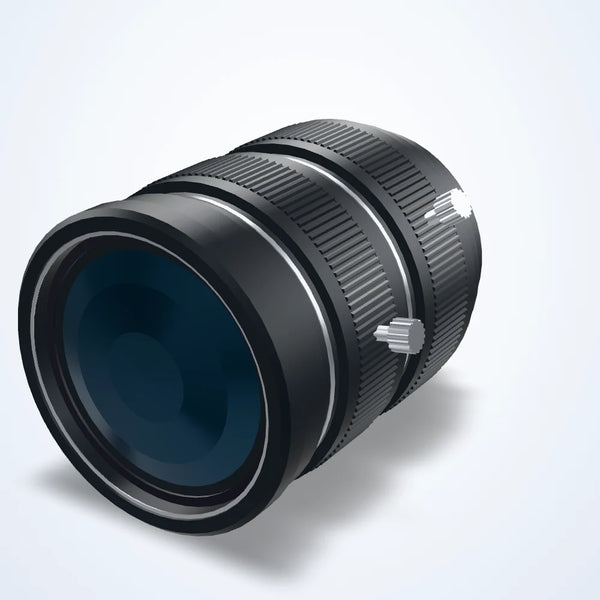

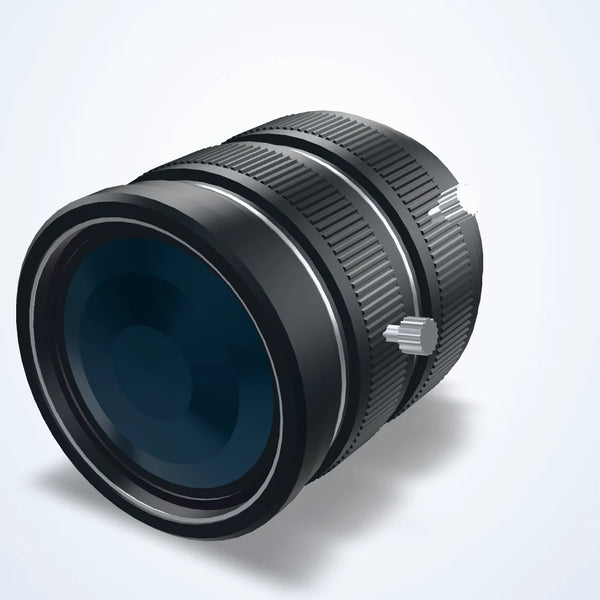

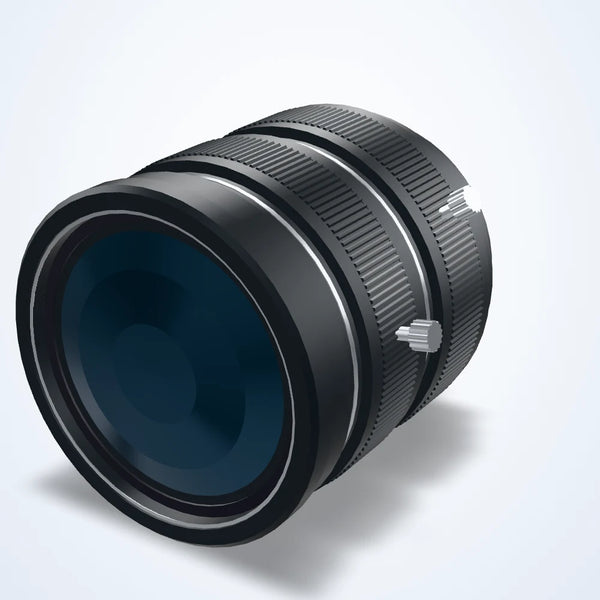

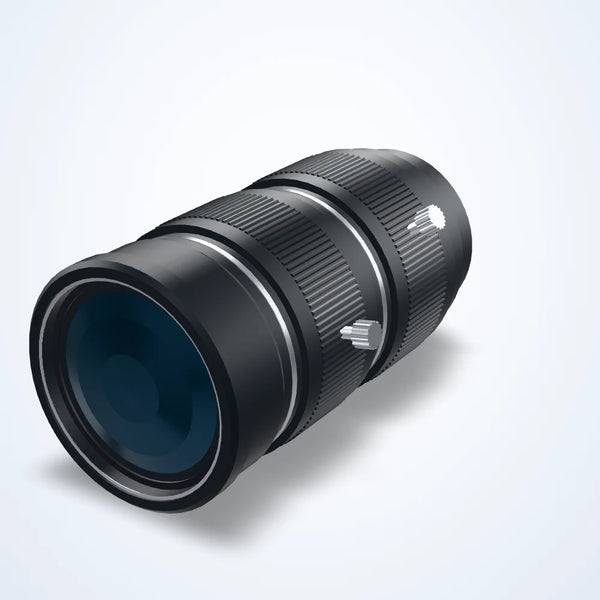

Lenses for this C-mount camera

Cables and frame grabbers
