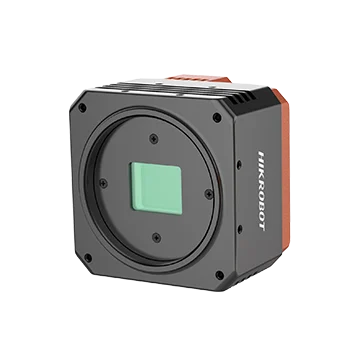

Hikrobot MV-CH250-90TC-C-NF 25 MP Area Scan Camera, 10GigE, GMAX0505, Color, C-mount, with fan
  • Hikrobot MV-CH250-90TC-C-NF 25 MP Area Scan Camera, 10GigE, GMAX0505, Color, C-mount, with fan
  • Hikrobot MV-CH250-90TC-C-NF 25 MP Area Scan Camera, 10GigE, GMAX0505, Color, C-mount, with fan

에어리어 스캔 카메라

Hikrobot MV-CH250-90TC-C-NF 25 MP Area Scan Camera, 10GigE, GMAX0505, Color, C-mount, with fan

모델 MV-CH250-90TC-C-NFHikrobot

  • 해상도5120 × 5120
  • 센서CMOS, 글로벌 셔터
  • 속도41.5 fps @ 5120 × 5120 Bayer BG 8
  • 렌즈 마운트C-mount
  • 모노 / 컬러컬러
  • 픽셀 크기2.5 μm × 2.5 μm
$7,349.00
리스트 가격

2-3 주 이내 배송

0.93 kg 배송 중량

미국에서는 제공되지 않습니다. 다른 국가로는 배송 가능합니다.

미국에서 구매 가능 - 유사 모델:

엔지니어에게 문의에어리어 스캔 카메라 둘러보기

lumaspecvision.com/ko/products/lumaspec-mv-ch250-90tc-c-nf

MV-CH250-90TC-C-NF, the colour, 41.5 fps version, sits in the lower half of the 12 resolutions in its series, with a 5120 x 5120 (25 MP class) sensor: fewer pixels than the 6464 x 4852 (31 MP) version, for less data per frame.

MV-CH250-90TC-C-NF: 해상도 5120 x 5120; 센서 유형 CMOS, 글로벌 셔터; 센서 크기 1.1"; 다이내믹 레인지 63 dB; 모노/컬러 컬러.

Hikrobot MV-CH250-90TC-C-NF 25MP Area Scan Camera, 10GigE, GMAX0505, Color, C-mount, with fan.

추적 배송 3년 보증 기술 지원 승인된 계정을 위한 순 30 안전 결제 Shipping, warranty, support and payment details
  • 전 세계 추적 배송UPS 또는 DHL 배송 추적
  • 최소 3년 보증재료 및 제작 공정의 결함을 포함합니다.
  • 전문 머신 비전 지원 포함우리 엔지니어링 팀에서 제공, 등록된 P.E. 포함.
  • 대량 할인 및 순 30승인된 기업 계정 대상; 주문서 환영
  • Shopify를 통한 안전한 결제카드, PayPal, Shop Pay 또는 Google Pay

Final sale Hikrobot products cannot be returned or exchanged; a defective or wrong item is covered by the warranty. Return policy

사양

일반

모델MV-CH250-90TC-C-NF
브랜드Hikrobot
호환성GigE Vision V2.0, GenICam

센서 및 이미징

센서 유형CMOS, 글로벌 셔터
센서 모델Gpixel GMAX0505
픽셀 크기2.5 μm × 2.5 μm
센서 크기1.1"
해상도5120 × 5120
최대 프레임 레이트41.5 fps @ 5120 × 5120 Bayer BG 8
다이내믹 레인지63 dB
SNR36 dB
게인2.0x ~ 5.0x
노출 시간초단시간 노출 모드: 3 μs ~ 8 μs; 표준 노출 모드: 9 μs ~ 10 초
노출 모드끄기/한 번/연속 노출 모드
모노/컬러컬러
픽셀 포맷모노 8/10/12; 베이어 BG 8/10/10 패키지/12/12 패키지; YUV422Packed, YUV422_YUYV_Packed; RGB 8, BGR 8
비닝1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원
데시메이션1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 지원
이미지 반전수평 및 수직 반전 이미지 출력 지원

인터페이스 및 I/O

데이터 인터페이스10 기가비트 이더넷 (10000 Mbit/s), 기가비트 이더넷 (1000 Mbit/s) 호환
디지털 입출력12-핀 P10 커넥터가 전원 및 I/O를 제공하며, 광절연 입력 × 1 (라인 0), 광절연 출력 × 1 (라인 1), 양방향 비절연 I/O × 1 (라인 2), 및 RS-232 × 1 포함
클라이언트 소프트웨어GigE Vision 프로토콜을 준수하는 MVS 또는 타사 소프트웨어

환경 및 준수

외함 보호IP40 (적절한 렌즈 설치 및 접선 시)
온도작동 온도: 0 °C ~ 50 °C (32 °F ~ 122 °F); 보관 온도: –30 °C ~ 70 °C (–22 °F ~ 158 °F)
습도20% RH에서 95% RH까지 (결로 없음)
인증CE, RoHS, KC

계산 중

운영 체제32/64비트 Windows 7/10, 64비트 Windows 11 및 32/64비트 Linux

전기

전원 공급 장치9 VDC ~ 24 VDC
전력 소비량일반. 10.0 W @ 12 VDC

기계적

렌즈 마운트C-mount
치수74 mm × 74 mm × 78.8 mm (2.9" × 2.9" × 3.1")
무게약 590 g (1.3 lb.)
배송 무게 (예상)0.93 kg

엔지니어링 데이터

MV-CH250-90TC-C-NF을 사용한 시야 및 해상도

센서 영역12.8 × 12.8 mm1.1" optical format
Lens image circle needed≥ Ø 18.1 mmC-mount
픽셀 피치2.5 µm5120 x 5120 px
최대 프레임 레이트에서의 이미지 데이터1088 MB/s계산됨: 8 bit에서 41.5 fps × 5120 × 5120 px · 10GigE carries 1250 MB/s nominal
500 mm에서의 16 mm 렌즈400 × 400 mm픽셀당 0.078 mm
다이내믹 레인지63 dB
SNR36 dB
전력 소비량10.0 W12 V DC에서의 일반값
셔터글로벌
노출 범위9 µs에서 10 s까지표준 모드
무게590 g약
렌즈 초점 거리 및 작동 거리에 따른 시야 (가로 × 세로) 및 물체 픽셀 크기
렌즈300 mm에서500 mm에서1000 mm에서
8 mm480 × 480 mm픽셀당 0.094 mm800 × 800 mm픽셀당 0.156 mm1600 × 1600 mm픽셀당 0.312 mm
12 mm320 × 320 mm픽셀당 0.062 mm533 × 533 mm픽셀당 0.104 mm1067 × 1067 mm픽셀당 0.208 mm
16 mm240 × 240 mm픽셀당 0.047 mm400 × 400 mm픽셀당 0.078 mm800 × 800 mm픽셀당 0.156 mm
25 mm154 × 154 mm픽셀당 0.03 mm256 × 256 mm픽셀당 0.05 mm512 × 512 mm픽셀당 0.1 mm
35 mm110 × 110 mm픽셀당 0.021 mm183 × 183 mm픽셀당 0.036 mm366 × 366 mm픽셀당 0.071 mm
50 mm76.8 × 76.8 mm픽셀당 0.015 mm128 × 128 mm픽셀당 0.025 mm256 × 256 mm픽셀당 0.05 mm

Thin-lens approximation: field of view ≈ sensor size × working distance ÷ focal length. Object pixel size = field-of-view width ÷ horizontal pixels; a feature should span about 3-4 pixels to be measured reliably.

호환 부품

이 부품과 호환

구성기의 호환성 규칙(렌즈 마운트, 이미지 서클, 해상도 및 분광 대역)과 케이블의 경우 카메라의 표기된 커넥터를 기준으로 확인됨.

이 부품으로 전체 시스템 구성

이 C-mount 카메라용 렌즈

This camera's 18.1 mm sensor diagonal uses 100 % of the lens's 18 mm image circle

This camera's 18.1 mm sensor diagonal uses 98 % of the lens's 18.5 mm image circle

This camera's 18.1 mm sensor diagonal uses 98 % of the lens's 18.5 mm image circle

This camera's 18.1 mm sensor diagonal uses 98 % of the lens's 18.5 mm image circle

This camera's 18.1 mm sensor diagonal uses 98 % of the lens's 18.4 mm image circle

This camera's 18.1 mm sensor diagonal uses 98 % of the lens's 18.5 mm image circle

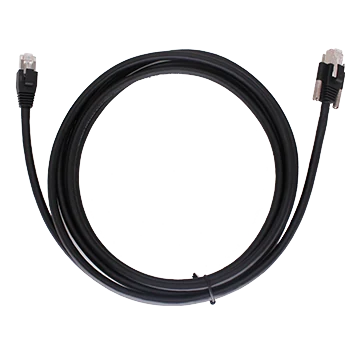

케이블 및 프레임 그래버

커넥터가 인쇄되지 않음: GigE Vision 카메라는 일반적으로 RJ-45 사용; 도면 확인

구매 전

Questions about the MV-CH250-90TC-C-NF

이 모델의 인쇄된 사양 및 당사의 적합성 테스트를 바탕으로 답변되었습니다. 계산된 수치는 "약"으로 표시됩니다.

Which lenses fit the MV-CH250-90TC-C-NF?

C-mount lenses whose image circle covers its sensor diagonal (about 18.1 mm): LS-FFL-1663 (18 mm), LS-FFL-1649 (12 mm), LS-FFL-1651 (25 mm) and LS-FFL-1654 (75 mm).

What data rate does the MV-CH250-90TC-C-NF need over 10GigE?

About 1088 MB/s at its printed 41.5 fps at 5120 x 5120 (8 bits per pixel, calculated), about 87 % of the nominal 1250 MB/s 10GigE link.

Which cables and frame grabbers fit the MV-CH250-90TC-C-NF?

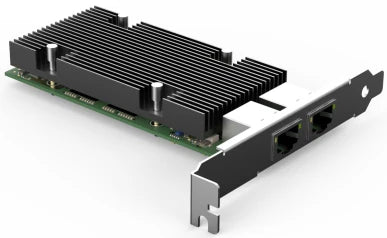

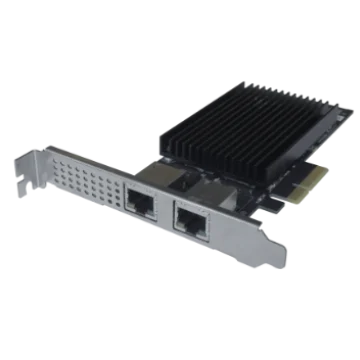

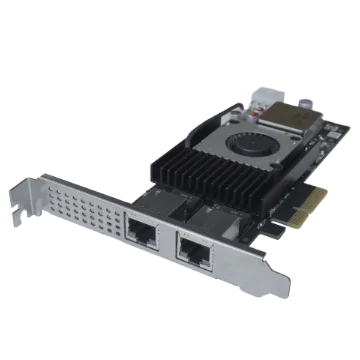

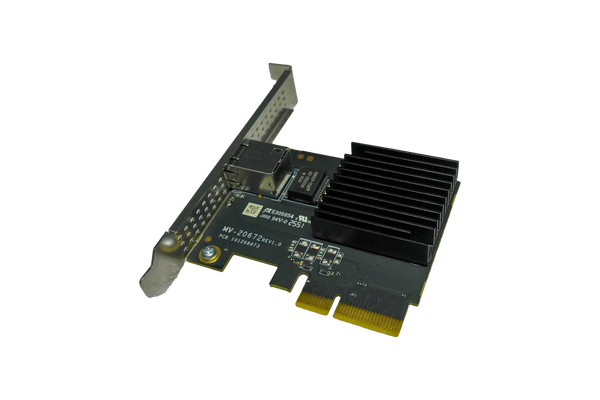

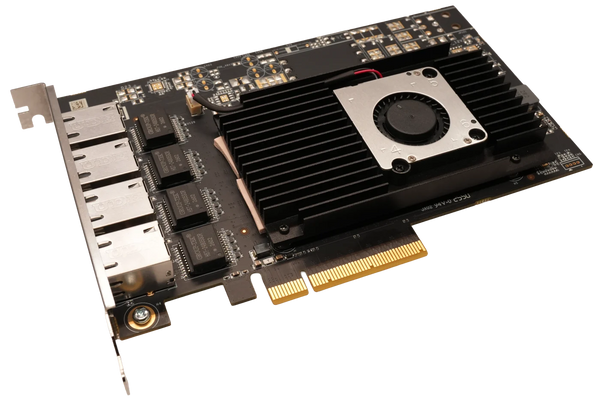

Fit-tested for its 10GigE interface: frame grabber LS-FGB-0001, frame grabber MV-GT2101, frame grabber MV-GT2102, frame grabber MV-GT2102P and frame grabber MV-GT2104.

How does the MV-CH250-90TC-C-NF connect?

The data interface is 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s).

What I/O does the MV-CH250-90TC-C-NF have?

The digital I/O is a 12-pin P10 connector that provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.

CH 시리즈 10GigE 에어리어 스캔 카메라 시리즈의 다른 모델

See all 60 models in the series

모델 비교

  • Full-resolution 8-bit frames at 41.5 fps work out to about 1088 MB/s, 87% of the 1250 MB/s a 10 Gbit/s link carries.
  • Compared with MV-CH250-90TC-M58S-NF: weight Approx. 590 g (1.3 lb.) here, Approx. 550 g (1.2 lb.) there.
모델속도렌즈 마운트모노 / 컬러전력 소비량가격재고 상황링크
MV-CH250-90TM-M58S-NF41.5 fps @ 5120 x 5120 단색 8M58모노일반. 9.7 W @ 12 VDC$2,649.00 견적 2-3 주 이내 배송 View
MV-CH250-90TC-M58S-NF41.5 fps @ 5120 x 5120 Bayer BG 8M58컬러일반. 10.0 W @ 12 VDC$2,649.00 견적 2-3 주 이내 배송 View
MV-CH250-90TM-M58S-NF V241.6 fps @ 5120 x 5120 단색 8C-mount모노일반. 9.9 W @ 12 VDC$2,649.00 견적 2-3 주 이내 배송 View
MV-CH250-90TC-M58S-NF V241.6 fps @ 5120 x 5120 Bayer BG 8C-mount컬러일반. 10.5 W @ 12 VDC$2,649.00 견적 2-3 주 이내 배송 View
MV-CH250-90TM-C-NF41.5 fps @ 5120 x 5120 단색 8C-mount모노일반. 9.7 W @ 12 VDC$7,349.00 견적 2-3 주 이내 배송 View
MV-CH250-90TC-C-NFThis model41.5 fps @ 5120 x 5120 Bayer BG 8C-mount컬러일반. 10.0 W @ 12 VDC$7,349.00 견적 2-3 주 이내 배송
MV-CH250-90TM-C-NF V241.6 fps @ 5120 x 5120 단색 8C-mount모노일반. 9.9 W @ 12 VDC$7,349.00 견적 2-3 주 이내 배송 View
MV-CH250-90TC-C-NF V241.6 fps @ 5120 x 5120 Bayer BG 8C-mount컬러일반. 10.5 W @ 12 VDC$7,349.00 견적 2-3 주 이내 배송 View
MV-CH250-92TC-C-NF V241.5 fps @ 5120 x 5120 Bayer BG 8C-mount컬러일반. 9.4 W @ 12 VDC$7,349.00 견적 2-3 주 이내 배송 View
