Hikrobot MV-CU016-10GC(NPOE) 1.6 MP GigE エリアスキャンカメラ、IMX296、カラー、PoEなし
  • Hikrobot MV-CU016-10GC(NPOE) 1.6 MP GigE エリアスキャンカメラ、IMX296、カラー、PoEなし
  • Hikrobot MV-CU016-10GC(NPOE) 1.6 MP GigE エリアスキャンカメラ、IMX296、カラー、PoEなし

エリアスキャンカメラ

Hikrobot MV-CU016-10GC(NPOE) 1.6 MP GigE エリアスキャンカメラ、IMX296、カラー、PoEなし

型番 MV-CU016-10GC(NPOE)Hikrobot

  • 解像度1440 × 1080
  • センサーCMOS、グローバルシャッター
  • 速度65.8 fps @ 1440 × 1080 ベイザー RG 8
  • レンズマウントC-mount
  • モノクロ / カラーカラー
  • ピクセルサイズ3.45 μm × 3.45 μm
$249.00

2-3 週間で発送

配送重量 0.24 kg

アメリカ合衆国ではご利用いただけません。その他の国への配送は可能です。

エンジニアに相談するエリアスキャンカメラを閲覧

lumaspecvision.com/ja/products/lumaspec-mv-cu016-10gc-npoe

About 1.2 times the resolution of the 1280 x 1024 (1.3 MP) version, for finer detail over the same field: MV-CU016-10GC(NPOE), the colour version, has a 1440 x 1080 (1.6 MP) sensor, in the lower half of the 12 resolutions in the series.

MV-CU016-10GC(NPOE): 解像度 1440 x 1080; センサータイプ CMOS、グローバルシャッター; センサーサイズ 1/2.9"; 動的範囲 74 dB; 電力消費 2 W @ 12 VDC。

Hikrobot MV-CU016-10GC(NPOE) 1.6 MP GigE area scan camera, IMX296, Color, Without PoE.

追跡可能な配送 3-year warranty 技術サポート Net 30 for approved accounts 安全な決済 配送、保証、サポート、および支払いに関する詳細
  • 追跡可能な世界配送UPSまたはDHLで追跡
  • 最低3年保証材料と工作上の欠陥をカバー
  • マシンビジョンの専門サポート付きエンジニアリングチームより、許可されたP.E.を含む。
  • 数量割引とネット30承認済みのビジネスアカウント向け；注文書も歓迎します
  • Shopifyによる安全な決済カード、PayPal、Shop Pay、またはGoogle Pay

Final sale Hikrobot products cannot be returned or exchanged; a defective or wrong item is covered by the warranty. 返品規定

仕様

一般

型番MV-CU016-10GC(NPOE)
ブランドHikrobot
互換性GigE Vision V2.0, GenICam

センサーとイメージング

センサータイプCMOS、グローバルシャッター
センサーモデルSony IMX296
ピクセルサイズ3.45 μm × 3.45 μm
センサーサイズ1/2.9"
解像度1440 × 1080
最大フレームレート65.8 fps @ 1440 × 1080 ベイザー RG 8
ダイナミックレンジ74 dB
SNR41 dB
ゲイン0 dB ~ 24 dB
露光時間超短露光モード: 1 μs から 14 μs; 標準露光モード: 15 μs から 10 秒
露出モードオフ/ワンショット/連続露光モード
モノクロ/カラーカラー
ピクセルフォーマットBayer RG 8/10/10パック/12/12パック
ビニング1 × 1、2 × 2、4 × 4 に対応
デシメーション1 × 1、2 × 2、4 × 4 に対応
反転画像水平および垂直の反転画像出力に対応

インターフェースとI/O

データインターフェースギガビットイーサネット (1000 Mbit/s)、ファストイーサネット (100 Mbit/s) 互換
デジタル入出力6ピン P7コネクタにより、フォトカプラ絶縁入力 × 1 (ライン 0)、フォトカプラ絶縁出力 × 1 (ライン 1)、双方向非絶縁I/O × 1 (ライン 2)を含む電源およびI/Oを供給します。
クライアントソフトウェアMVSまたはGigE Visionプロトコルに準拠したサードパーティ製ソフトウェア

環境・準拠

保護等級IP30（適切なレンズ取り付けおよび配線時）
温度動作温度：0 °C から 50 °C（32 °F から 122 °F）；保存温度：-30 °C から 70 °C（-22 °F から 158 °F）
湿度20% RH から 95% RH（結露なし）
認証RoHS、CE、KC

計算中

オペレーティングシステムWindows XP/7/10/11 32/64ビット、Linux 32/64ビット、MacOS 64bits

電気仕様

電源9 VDC～24 VDC、PoEはオプション
消費電力2 W @ 12 VDC

機械的

レンズマウントC-Mount
寸法29 mm × 29 mm × 42 mm
重量約100 g（0.2 lb.）
発送重量 (概算)0.24 kg

技術データ

MV-CU016-10GC(NPOE)による視野と解像度

センサーエリア4.97 × 3.73 mm1/2.9" 光学フォーマット
必要レンズイメージサークル≥ Ø 6.2 mmC-mount
ピクセルピッチ3.45 µm1440 x 1080 px
最大フレームレート時の画像データ102 MB/s計算値：8 bitにおける65.8 fps × 1440 × 1080 px · GigE が125 MB/sの定格を搬送
500 mmの8 mmレンズを使用311 × 233 mm画素あたり 0.216 mm
ダイナミックレンジ74 dB
SNR41 dB
消費電力2 W12 V DC時
シャッターグローバル
露光範囲15 µs ～ 10 s標準モード
レンズの焦点距離とワーキングディスタンスによる視野（幅 × 高さ）および物体ピクセルサイズ
レンズ300 mmにおいて500 mmにおいて1000 mmにおいて
4 mm373 × 280 mm画素あたり 0.259 mm621 × 466 mm画素あたり 0.431 mm1242 × 932 mm画素あたり 0.863 mm
6 mm248 × 186 mm画素あたり 0.173 mm414 × 311 mm画素あたり 0.288 mm828 × 622 mm画素あたり 0.575 mm
8 mm186 × 140 mm画素あたり 0.129 mm311 × 233 mm画素あたり 0.216 mm621 × 466 mm画素あたり 0.431 mm
12 mm124 × 93.2 mm画素あたり 0.086 mm207 × 155 mm画素あたり 0.144 mm414 × 311 mm画素あたり 0.288 mm
16 mm93.2 × 69.9 mm画素あたり 0.065 mm155 × 117 mm画素あたり 0.108 mm311 × 233 mm画素あたり 0.216 mm
25 mm59.6 × 44.8 mm画素あたり 0.041 mm99.4 × 74.6 mm画素あたり 0.069 mm199 × 149 mm画素あたり 0.138 mm

Thin-lens approximation: field of view ≈ sensor size × working distance ÷ focal length. Object pixel size = field-of-view width ÷ horizontal pixels; a feature should span about 3-4 pixels to be measured reliably.

Compatible parts

この部品に適合

コンフィギュレータの適合ルール（レンズマウント、イメージサークル、解像度、分光帯域）およびケーブルについてはカメラに記載のコネクタに基づき確認済み。

この部品を使用してシステムを構成

このC-mountカメラ用レンズ

This camera's 6.2 mm sensor diagonal uses 97 % of the lens's 6.4 mm image circle

This camera's 6.2 mm sensor diagonal uses 78 % of the lens's 8 mm image circle

This camera's 6.2 mm sensor diagonal uses 86 % of the lens's 7.2 mm image circle

This camera's 6.2 mm sensor diagonal uses 86 % of the lens's 7.2 mm image circle

This camera's 6.2 mm sensor diagonal uses 78 % of the lens's 8 mm image circle

This camera's 6.2 mm sensor diagonal uses 78 % of the lens's 8 mm image circle

ケーブルとフレームグラバー

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

ご購入前に

MV-CU016-10GC(NPOE)に関するお問い合わせ

本モデルの記載仕様および適合テストに基づいています。計算値は「約」と表記されます。

Which lenses fit the MV-CU016-10GC(NPOE)?

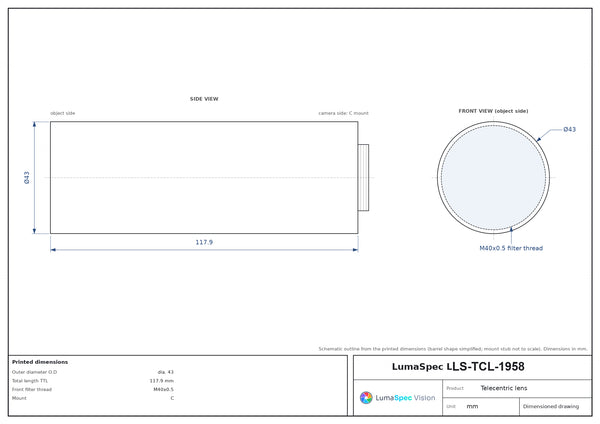

C-mount lenses whose image circle covers its sensor diagonal (about 6.2 mm): LS-FFL-1709 (5-28 mm), LS-FFL-0073 (6 mm), LS-TCL-1958 (0.22x) and LS-CTV-0142 (10-40 mm).

What data rate does the MV-CU016-10GC(NPOE) need over GigE?

About 102 MB/s at its printed 65.8 fps at 1440 x 1080 (8 bits per pixel, calculated), about 82 % of the nominal 125 MB/s GigE link.

Which cables does the MV-CU016-10GC(NPOE) take?

Fit-tested for its GigE interface: LS-CBL-0195 (3 m), LS-CBL-0196 (5 m), LS-CBL-0107 (1 m), LS-CBL-0197 (10 m) and LS-CBL-0102 (3 m).

How does the MV-CU016-10GC(NPOE) connect?

The data interface is Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s).

What I/O does the MV-CU016-10GC(NPOE) have?

The digital I/O is a 6-pin P7 connector that provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).

CUシリーズ GigE エリアスキャンカメラシリーズの他のモデル

See all 108 models in the series

本モデルの比較

  • Same specifications as MV-CU016-10GC(NPOE) V2 except the operating system and temperature rows.
  • Full-resolution 8-bit frames at 65.8 fps work out to about 102 MB/s, 82% of the 125 MB/s a 1 Gbit/s link carries.
  • Compared with MV-CU016-10GM(NPOE): sensor Color here, Mono there.
型番解像度速度モノクロ / カラーサイズ湿度価格在庫リンク
MV-CU004-10GC(NPOE)720 x 540126.5 fps @ 720 x 540 Bayer RG 8カラー0.4 MP、GigE、カラー20% RH から 95% RH（結露なし）$159.00 2-3 週間で発送 View
MV-CU004-10GM(NPOE)720 x 540126.5 fps @ 720 x 540 モノクロ 8モノクロ0.4 MP、GigE、モノクロ20% RH から 95% RH（結露なし）$159.00 2-3 週間で発送 View
MV-CU016-10GC(NPOE)This model1440 x 108065.8 fps @ 1440 x 1080 Bayer RG 8カラー1.6 MP、GigE、カラー20% RH から 95% RH（結露なし）$249.00 2-3 週間で発送
MV-CU016-10GM(NPOE)1440 x 108065.8 fps @ 1440 x 1080 モノクロ 8モノクロ1.6 MP、GigE、モノクロ20% RH から 95% RH（結露なし）$249.00 2-3 週間で発送 View
MV-CU016-10GM(NPOE) V21440 x 108065.8 fps @ 1440 x 1080 モノクロ 8モノクロ1.6 MP、GigE、モノクロ20% RH から 95% RH（結露なし）$249.00 2-3 週間で発送 View
MV-CU016-10GC(NPOE) V21440 x 108065.8 fps @ 1440 x 1080 Bayer RG 8カラー1.6 MP、GigE、カラー20% RH から 95% RH（結露なし）$249.00 2-3 週間で発送 View
MV-CU016-10GM1440 x 108065.8 fps @ 1440 x 1080 モノクロ 8モノクロ1.6 MP、1/2.9"、GigE、モノクロ20% ～ 95% RH、結露なきこと$259.00 2-3 週間で発送 View
MV-CU016-10GC1440 x 108065.8 fps @ 1440 x 1080 Bayer RG 8カラー1.6 MP、1/2.9"、GigE、カラー20% ～ 95% RH、結露なきこと$259.00 2-3 週間で発送 View
MV-CU016-10GC V21440 x 108065.8 fps @ 1440 x 1080 Bayer RG 8カラー1.6 MP、1/2.9"、GigE、カラー20% RH から 95% RH（結露なし）$259.00 2-3 週間で発送 View
