Hikrobot MV-CU004-10GC 0.4 MP Area Scan Camera, GigE, IMX297, Color, with PoE
  • Hikrobot MV-CU004-10GC 0.4 MP Area Scan Camera, GigE, IMX297, Color, with PoE
  • Hikrobot MV-CU004-10GC 0.4 MP Area Scan Camera, GigE, IMX297, Color, with PoE

エリアスキャンカメラ

Hikrobot MV-CU004-10GC 0.4 MP Area Scan Camera, GigE, IMX297, Color, with PoE

型番 MV-CU004-10GCHikrobot

  • 解像度720 × 540
  • センサーCMOS、グローバルシャッター
  • 速度126.5 fps @ 720 × 540 ベイザー RG 8
  • レンズマウントC-mount
  • モノクロ / カラーカラー
  • ピクセルサイズ6.9 μm × 6.9 μm
$249.00

2-3 週間で発送

配送重量 0.24 kg

アメリカ合衆国ではご利用いただけません。その他の国への配送は可能です。

エンジニアに相談するエリアスキャンカメラを閲覧

lumaspecvision.com/ja/products/lumaspec-mv-cu004-10gc

The lowest-resolution of the 12 resolutions in this camera series, MV-CU004-10GC, the colour version, has a 720 x 540 (0.4 MP) sensor, the fewest pixels and the least data per frame.

MV-CU004-10GC: 解像度 720 x 540; センサータイプ CMOS, グローバルシャッター; センサーサイズ 1/2.9"; ダイナミックレンジ 74 dB; モノクロ/カラー カラー.

Hikrobot MV-CU004-10GC 0.4MP Area Scan Camera, GigE, IMX297, Color, with PoE.

追跡可能な配送 3-year warranty 技術サポート Net 30 for approved accounts 安全な決済 配送、保証、サポート、および支払いに関する詳細
  • 追跡可能な世界配送UPSまたはDHLで追跡
  • 最低3年保証材料と工作上の欠陥をカバー
  • マシンビジョンの専門サポート付きエンジニアリングチームより、許可されたP.E.を含む。
  • 数量割引とネット30承認済みのビジネスアカウント向け；注文書も歓迎します
  • Shopifyによる安全な決済カード、PayPal、Shop Pay、またはGoogle Pay

Final sale Hikrobot products cannot be returned or exchanged; a defective or wrong item is covered by the warranty. 返品規定

仕様

一般

型番MV-CU004-10GC
ブランドHikrobot
互換性GigE Vision V2.0, GenICam

センサーとイメージング

センサータイプCMOS、グローバルシャッター
センサーモデルSony® IMX297
ピクセルサイズ6.9 μm × 6.9 μm
センサーサイズ1/2.9"
解像度720 × 540
最大フレームレート126.5 fps @ 720 × 540 ベイザー RG 8
ダイナミックレンジ74 dB
SNR41 dB
ゲイン0dBから24dB
露光時間超短露光モード: 1 μs から 14 μs; 標準露光モード: 15 μs から 10 秒
露出モードオフ/ワンショット/連続露光モード
モノクロ/カラーカラー
ピクセルフォーマットBayer RG 8/10/10パック/12/12パック
ビニング1 × 1、2 × 2、4 × 4 に対応
デシメーション1 × 1、2 × 2、4 × 4 に対応
反転画像水平および垂直の反転画像出力に対応

インターフェースとI/O

データインターフェースギガビットイーサネット、ファストイーサネット互換
デジタル入出力6ピン P7コネクタにより、フォトカプラ絶縁入力 × 1 (ライン 0)、フォトカプラ絶縁出力 × 1 (ライン 1)、双方向非絶縁I/O × 1 (ライン 2)を含む電源およびI/Oを供給します。
クライアントソフトウェアMVSまたはGigE Visionプロトコルに準拠したサードパーティ製ソフトウェア

環境・準拠

保護等級IP30（適切なレンズ取り付けおよび配線時）
温度動作温度：0 °C から 50 °C（32 °F から 122 °F）；保存温度：-30 °C から 70 °C（-22 °F から 158 °F）
湿度20% ～ 95% RH、結露なきこと
認証CE, RoHS, KC

計算中

オペレーティングシステム32/64ビット Windows XP/7/10、32/64ビット Linux、64ビット MacOS

電気仕様

電源9 VDC～24 VDC、PoEはオプション
消費電力典型値 2 W @ 12 VDC

機械的

レンズマウントC-mount

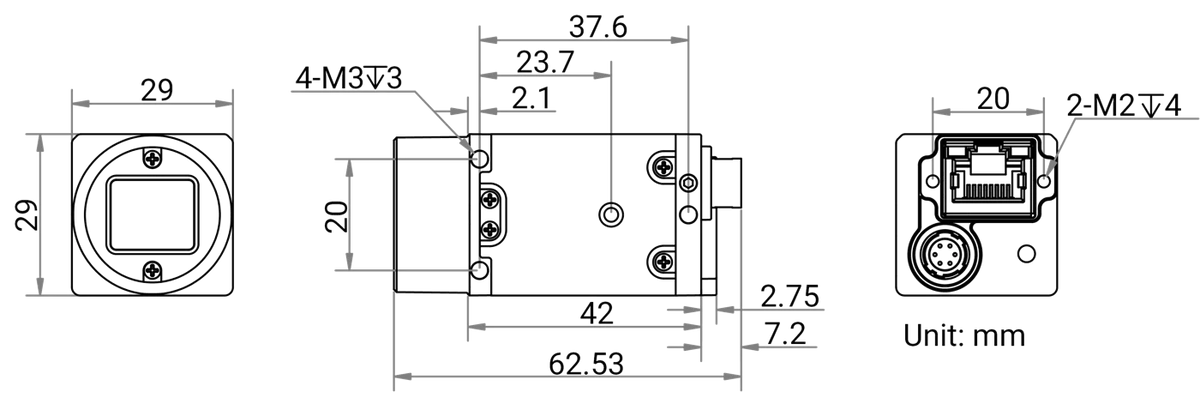

寸法29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
重量約100 g（0.2 lb.）
発送重量 (概算)0.24 kg

技術データ

MV-CU004-10GCによる視野と解像度

センサーエリア4.97 × 3.73 mm1/2.9" 光学フォーマット
必要レンズイメージサークル≥ Ø 6.2 mmC-mount
ピクセルピッチ6.9 µm720 x 540 px
最大フレームレート時の画像データ49.2 MB/s計算値：8 bitにおける126.5 fps × 720 × 540 px · GigE が125 MB/sの定格を搬送
500 mmの8 mmレンズを使用311 × 233 mm画素あたり 0.431 mm
ダイナミックレンジ74 dB
SNR41 dB
消費電力2 W代表値（12 V DC時）
シャッターグローバル
露光範囲15 µs ～ 10 s標準モード
レンズの焦点距離とワーキングディスタンスによる視野（幅 × 高さ）および物体ピクセルサイズ
レンズ300 mmにおいて500 mmにおいて1000 mmにおいて
4 mm373 × 280 mm画素あたり 0.518 mm621 × 466 mm画素あたり 0.863 mm1242 × 932 mm画素あたり 1.726 mm
6 mm248 × 186 mm画素あたり 0.345 mm414 × 311 mm画素あたり 0.575 mm828 × 622 mm画素あたり 1.15 mm
8 mm186 × 140 mm画素あたり 0.259 mm311 × 233 mm画素あたり 0.431 mm621 × 466 mm画素あたり 0.863 mm
12 mm124 × 93.2 mm画素あたり 0.173 mm207 × 155 mm画素あたり 0.288 mm414 × 311 mm画素あたり 0.575 mm
16 mm93.2 × 69.9 mm画素あたり 0.129 mm155 × 117 mm画素あたり 0.216 mm311 × 233 mm画素あたり 0.431 mm
25 mm59.6 × 44.8 mm画素あたり 0.083 mm99.4 × 74.6 mm画素あたり 0.138 mm199 × 149 mm画素あたり 0.276 mm

Thin-lens approximation: field of view ≈ sensor size × working distance ÷ focal length. Object pixel size = field-of-view width ÷ horizontal pixels; a feature should span about 3-4 pixels to be measured reliably.

Compatible parts

この部品に適合

コンフィギュレータの適合ルール（レンズマウント、イメージサークル、解像度、分光帯域）およびケーブルについてはカメラに記載のコネクタに基づき確認済み。

この部品を使用してシステムを構成

このC-mountカメラ用レンズ

This camera's 6.2 mm sensor diagonal uses 97 % of the lens's 6.4 mm image circle

This camera's 6.2 mm sensor diagonal uses 78 % of the lens's 8 mm image circle

This camera's 6.2 mm sensor diagonal uses 86 % of the lens's 7.2 mm image circle

This camera's 6.2 mm sensor diagonal uses 86 % of the lens's 7.2 mm image circle

This camera's 6.2 mm sensor diagonal uses 78 % of the lens's 8 mm image circle

This camera's 6.2 mm sensor diagonal uses 78 % of the lens's 8 mm image circle

ケーブルとフレームグラバー

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

Connector not printed: GigE Vision cameras usually take RJ-45; check the drawing

ご購入前に

MV-CU004-10GCに関するお問い合わせ

本モデルの記載仕様および適合テストに基づいています。計算値は「約」と表記されます。

Which lenses fit the MV-CU004-10GC?

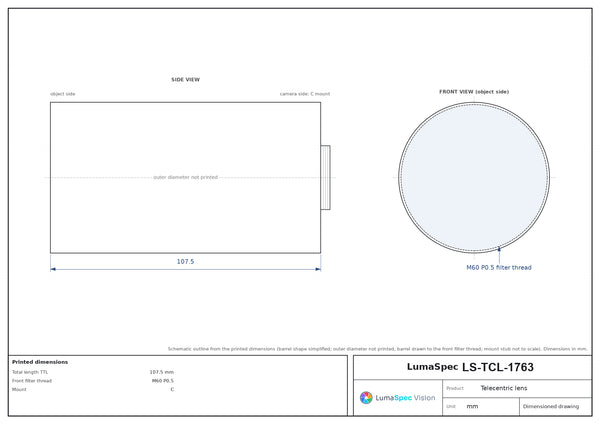

C-mount lenses whose image circle covers its sensor diagonal (about 6.2 mm): LS-FFL-1709 (5-28 mm), LS-FFL-0093 (6 mm), LS-TCL-1763 (0.15x) and LS-CTV-0142 (10-40 mm).

What data rate does the MV-CU004-10GC need over GigE?

About 49.2 MB/s at its printed 126.5 fps at 720 x 540 (8 bits per pixel, calculated), about 39 % of the nominal 125 MB/s GigE link.

Which cables does the MV-CU004-10GC take?

Fit-tested for its GigE interface: LS-CBL-0195 (3 m), LS-CBL-0196 (5 m), LS-CBL-0107 (1 m), LS-CBL-0197 (10 m) and LS-CBL-0102 (3 m).

How does the MV-CU004-10GC connect?

The data interface is Gigabit Ethernet, compatible with Fast Ethernet.

What I/O does the MV-CU004-10GC have?

The digital I/O is a 6-pin P7 connector that provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).

CUシリーズ GigE エリアスキャンカメラシリーズの他のモデル

See all 108 models in the series

本モデルの比較

  • Full-resolution 8-bit frames at 126.5 fps work out to about 49 MB/s, 39% of the 125 MB/s a 1 Gbit/s link carries.
  • Compared with MV-CU004-10GM: sensor Color here, Mono there.
型番解像度センサー速度サイズ湿度価格在庫リンク
MV-CU004-10GC(NPOE)720 x 540CMOS、グローバルシャッター126.5 fps @ 720 x 540 Bayer RG 80.4 MP、GigE、カラー20% RH から 95% RH（結露なし）$159.00 2-3 週間で発送 View
MV-CU004-10GC(NPOE) V2720 x 540CMOS、グローバルシャッター126.5 fps @ 720 x 540 Bayer RG 80.4 MP、GigE、カラー20% RH から 95% RH（結露なし）$159.00 2-3 週間で発送 View

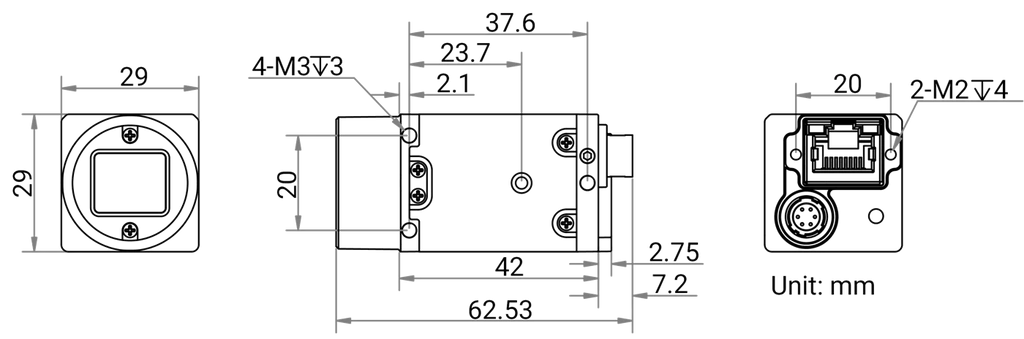

MV-CU004-10GM720 x 540CMOS、グローバルシャッター126.5 fps @ 720 x 540 モノクロ 80.4 MP、1/2.9"、GigE、モノクロ20% ～ 95% RH、結露なきこと$249.00 2-3 週間で発送 View
MV-CU004-10GM V2720 x 540CMOS、グローバルシャッター126.5 fps @ 720 x 540 モノクロ 80.4 MP、1/2.9"、GigE、モノクロ20% RH から 95% RH（結露なし）$249.00 2-3 週間で発送 View
MV-CU004-10GCThis model720 x 540CMOS、グローバルシャッター126.5 fps @ 720 x 540 Bayer RG 80.4 MP、1/2.9"、GigE、カラー20% ～ 95% RH、結露なきこと$249.00 2-3 週間で発送
MV-CU004-10GC V2720 x 540CMOS、グローバルシャッター126.5 fps @ 720 x 540 Bayer RG 80.4 MP、1/2.9"、GigE、カラー20% RH から 95% RH（結露なし）$249.00 2-3 週間で発送 View
MV-CU016-10GM1440 x 1080CMOS、グローバルシャッター65.8 fps @ 1440 x 1080 モノクロ 81.6 MP、1/2.9"、GigE、モノクロ20% ～ 95% RH、結露なきこと$259.00 2-3 週間で発送 View
MV-CU016-10GC1440 x 1080CMOS、グローバルシャッター65.8 fps @ 1440 x 1080 Bayer RG 81.6 MP、1/2.9"、GigE、カラー20% ～ 95% RH、結露なきこと$259.00 2-3 週間で発送 View
MV-CU060-10GC3072 x 2048CMOS, ローリングシャッター19.1 fps @ 3072 x 2048 Bayer RG 86.3 MP、1/1.8"、GigE、カラー20% ～ 95% RH、結露なきこと$289.00 2-3 週間で発送 View
