Éclairages pour caméras linéaires

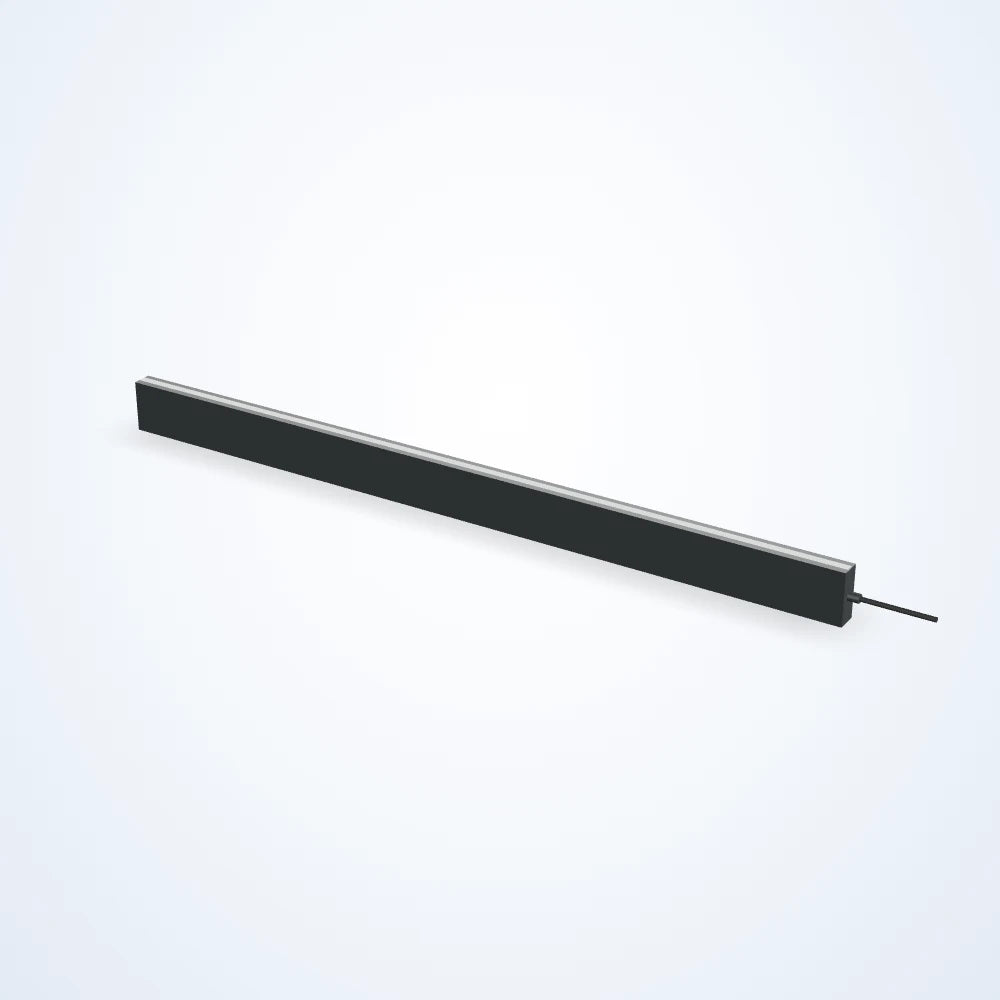

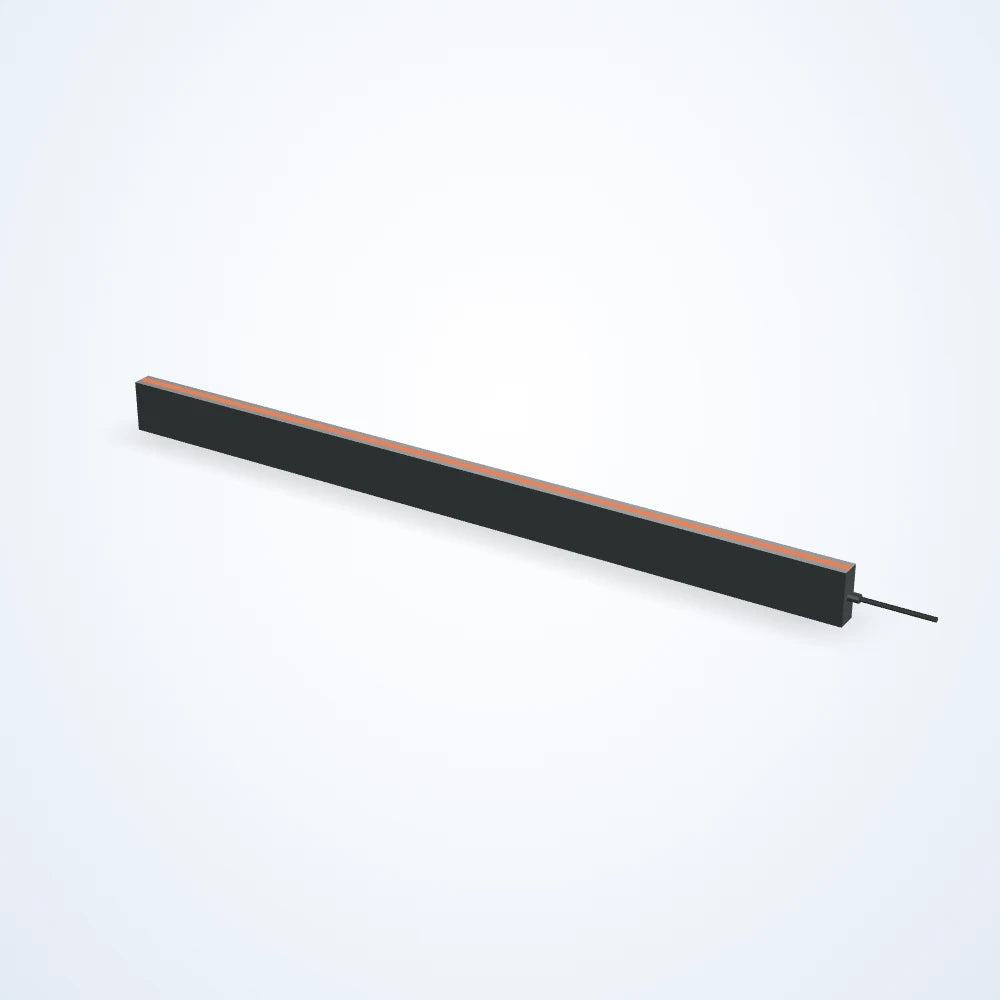

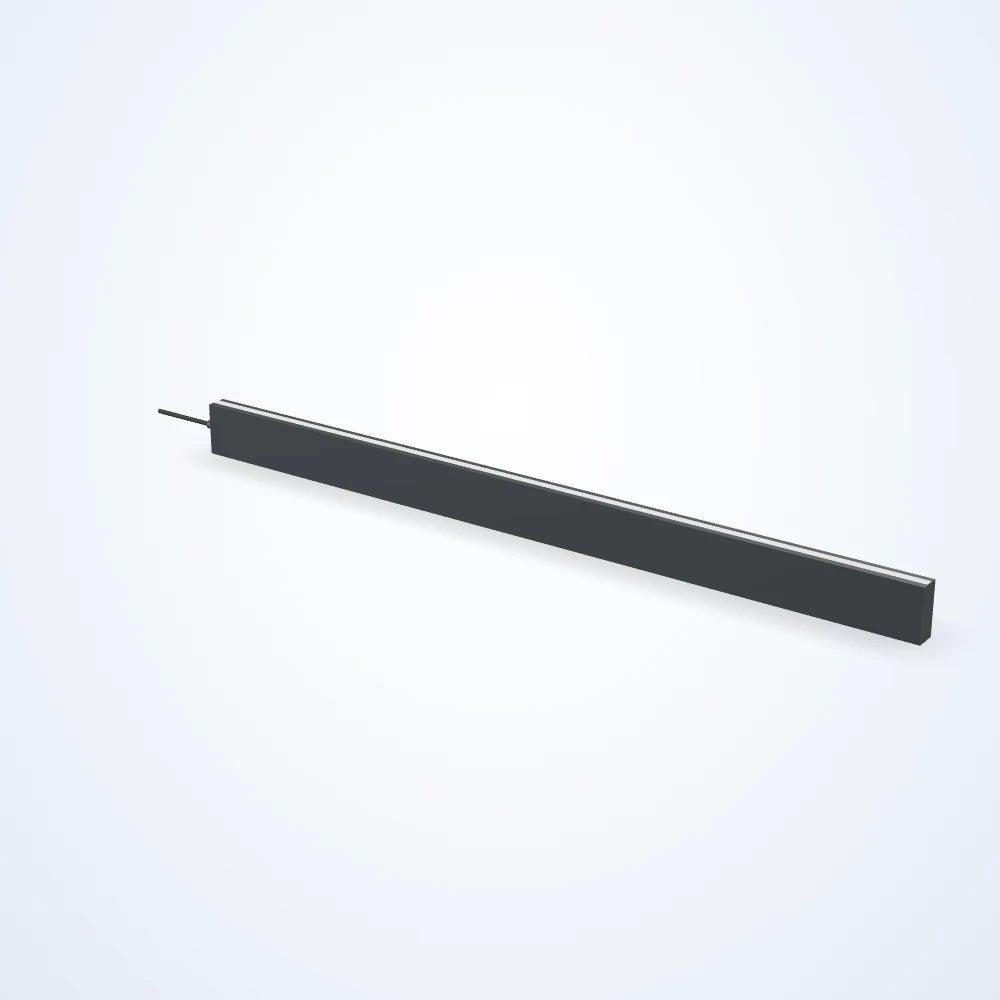

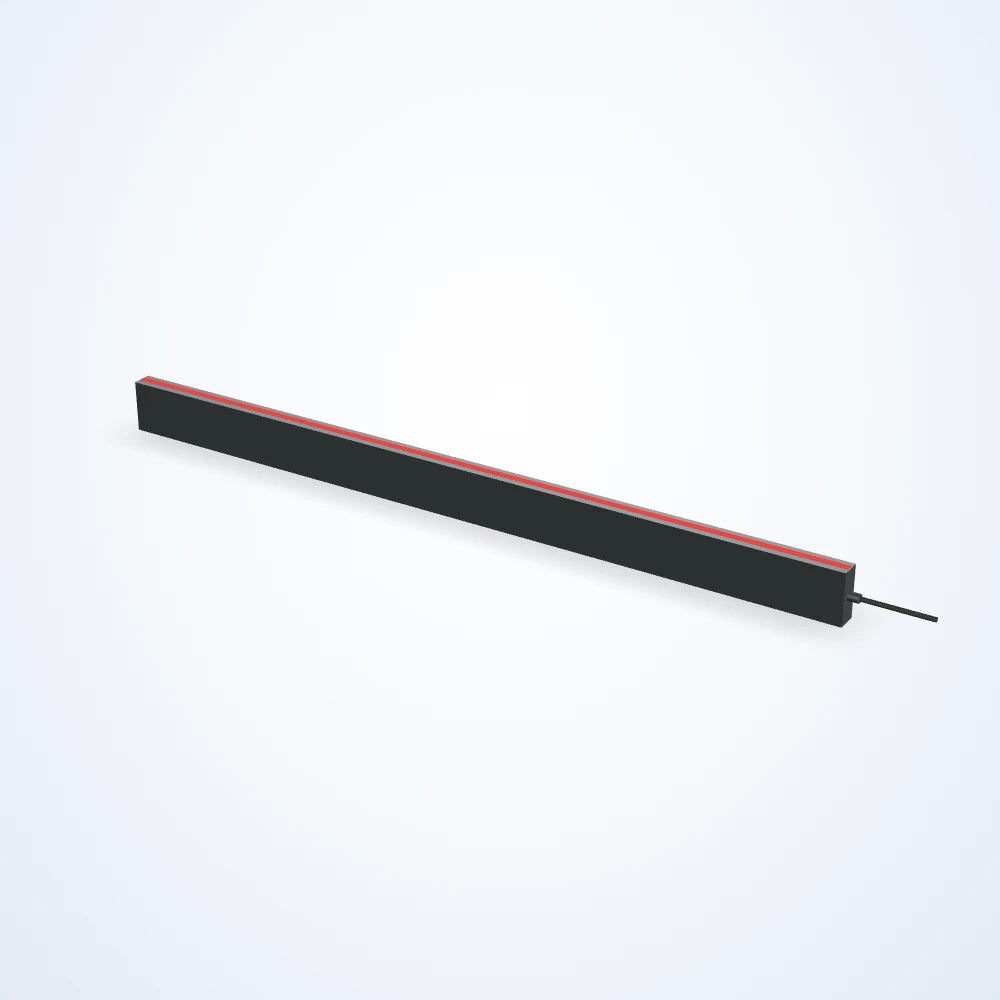

Éclairage de balayage linéaire, longueur éclairée 914.8 mm (LS-LSC-0017-L20)
Modèle LS-LSC-0017-L20
- CouleurBlanc, Vert, Rouge, Bleu
- Tension24 VDC
- Longueur d’éclairage914.8 mm
- Largeur du lit19.1 mm
de $2,439.00 USDList price
Sold by quote: request a quote and we confirm the price, lead time and volume pricing.
Fabrication sur commande : expédié en environ 4-5 semaines
Choisir une configuration 96 disponible
Dashed or marked values are not made with your other choices: picking one switches them to the nearest available configuration.
Configuration LS-LSC-0017-0525 $2,919.00
Prix catalogue de cette configuration; le devis final suit.
Ajoutez des pièces à votre liste de devis ; nous répondrons avec le prix, le délai de livraison et les tarifs dégressifs.
lumaspecvision.com/fr/products/lumaspec-ls-lsc-0017-l20
Éclairage linéaire haute intensité pour caméras linéaires sur bandes en mouvement et convoyeurs. Zone éclairée 914.8 x 19.1 mm ; alimentation 24 VDC ; connexion : fils volants. Choisir la couleur, objectif / angle de faisceau, pilote inclus, emplacement du pilote, contrôle de l'intensité ci-dessous (96 configurations) et demander un devis.
Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts Paiement sécurisé Shipping, warranty, support and payment details
- Expédition suivie dans le monde entierSuivi UPS ou DHL
- Garantie minimum de 3 ansCouvre les défauts de matériaux et de fabrication
- Assistance experte en vision industrielle incluseDe la part de notre équipe d'ingénieurs, incluant un ingénieur agréé P.E.
- Remises de volume et devis 30Pour comptes d'entreprise approuvés; commandes acceptées
- Paiement sécurisé par ShopifyCarte, PayPal, Shop Pay ou Google Pay
Retours sous 90 jours Articles non utilisés, à compter de la livraison ; étiquette de retour gratuite aux États-Unis ; aucuns frais de restockage Return policy
Caractéristiques
Général
| Modèle | LS-LSC-0017-L20 |
|---|---|
| Connexion sur l'éclairage | Câblage direct |
| En cascade | Non |
| Connexion directe | Non |
| Cycle de service maximal (%) | 100 |
| Polarisé | Non polarisé |
Interfaces et E/S
| Connecteur | Câbles libres |
|---|---|
| Longueur du câble (mm) | 2000 |
Éclairage
| Diffusé | Non diffusé |
|---|
Environnement et conformité
| Température de fonctionnement | jusqu'à 60 °C |
|---|---|
| Indice de protection | IP50 |
| Conformité | CE, IEC 62471, RoHS
Tel que déclaré par le fabricant |
| Température de fonctionnement minimale | 32 °F (0 °C) |
Électrique
| Tension | 24 VDC |
|---|---|
| Courant maximal en mode continu (mA) | 213 / 473 (selon configuration) |
| Courant maximal (mode stroboscopique surintensité) (mA) | 8000 (selon configuration) |
| Puissance d'entrée maximale en mode continu (W) | 5.1 / 11.4 (selon configuration) |
| Puissance d'entrée maximale en mode stroboscopique surintensité (W) | 125 (selon configuration) |
| Fréquence maximale de surintensité en mode stroboscopique (Hz) | 2000 (selon configuration) |
| Latence maximale en mode stroboscopique surintensité (µs) | 60 (selon configuration) |
| Durée minimale de stroboscopie en cas de surintensité (µs) | 30 (selon configuration) |
| Tension de déclenchement NPN (V) | < 1 V CC (selon configuration) |
| Courant de déclenchement PNP (mA) | 5 (selon configuration) |
| Tension de déclenchement PNP (V) | 2.5-30 VDC (selon la configuration) |

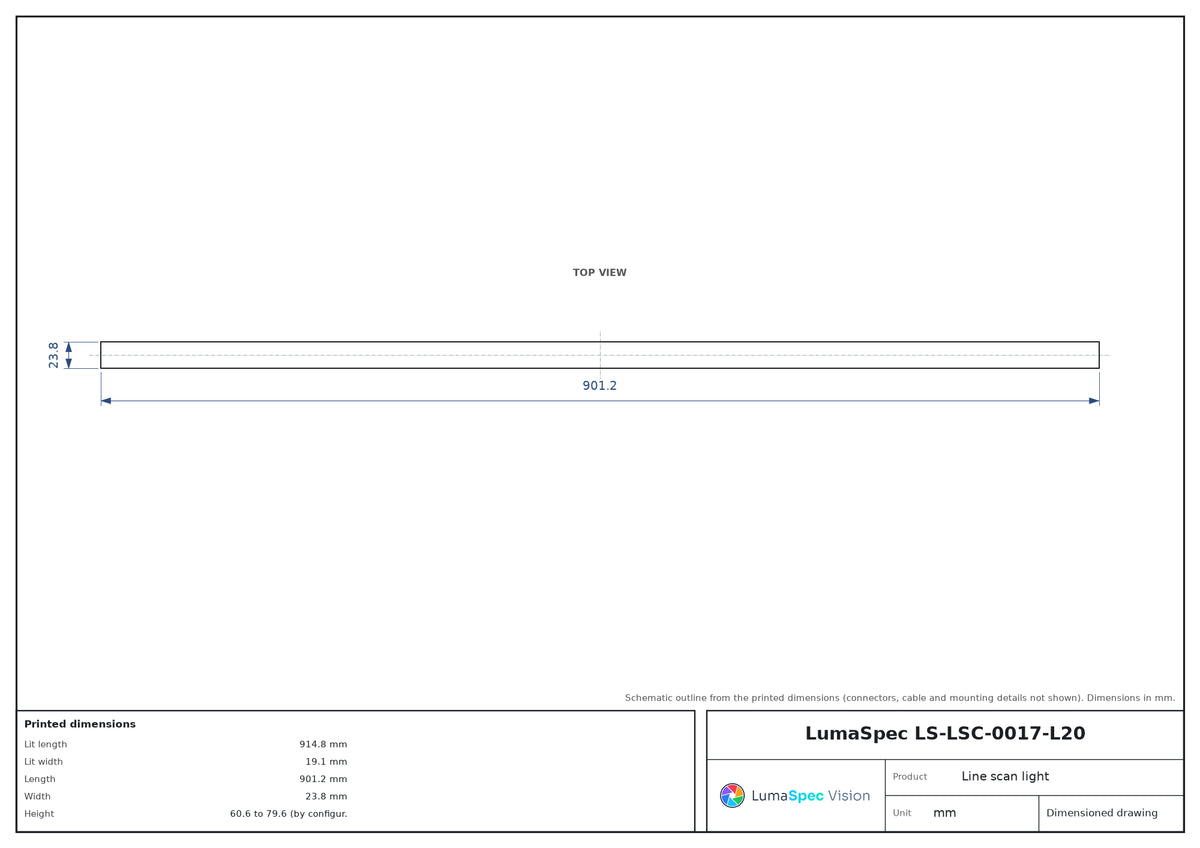

Mécanique
| Longueur éclairée (mm) | 914.8 |
|---|---|
| Dimensional source status | Published dimensions conflict: the listed lit length exceeds the listed overall length. Both source values are retained; the emitting length is unresolved. |
| Largeur éclairée (mm) | 19.1 |
| Longueur (mm) | 901.2 |
| Largeur (mm) | 23.8 |
| Hauteur (mm) | 60.6 à 79.6 (selon configuration) |
| Boîtier | Aluminium |
| Montage | Canal à rainure en T |
Engineering data
Drive and fit the LS-LSC-0017-L20
Alimentation24 V DC
Indice de protectionIP50
Mounting and installation
| Montage | T-slot / nut channel |
|---|---|
| Câble | 2 m, Flying leads |
| Boîtier | Aluminium |
Compatible parts
Compatible avec cette pièce
Checked with the configurator's fit rules: supply voltage and drive type, and the light's power against the controller's power per channel wherever both are printed.
Complete the setup
This part with the first fit-tested pick from each group below. Swap any of them for another card further down.
-
This partÉclairage de balayage linéaire, longueur éclairée 914.8 mm (LS-LSC-0017-L20)
$2,439.00
-
Contrôleurs pour cet éclairage
Contrôleur d'alimentation analogique, 1 canaux, 0.7 A par canal (LS-CTL-0508)
$139.00
Set total $2,578.00
Added to your quote list.
Contrôleurs pour cet éclairage
This 11.4 W light uses 68 % of one channel (about 16.8 W, from the rated output)
Contrôleur d'alimentation numérique, 4 canaux, sortie totale 2.7 A
LS-CTL-0334
- Canaux 4
- Sortie 16~24 V
$429.00
Livraison en 2-3 semaines
This 11.4 W light uses 70 % of one channel (about 16.2 W, from the rated output)
Contrôleur numérique, 6 ch, 100 W
LS-CTL-0330
- Canaux 6 voies
- Sortie 24 V
$569.00
Livraison en 2-3 semaines
This 11.4 W light uses 68 % of one channel (about 16.7 W, from the rated output)
Contrôleur numérique, 8 canaux, 5.2 A de sortie totale
LS-CTL-0357
- Canaux 8
- Sortie 16-24 V
$429.00
Livraison en 2-3 semaines
This 11.4 W light uses 73 % of one channel (about 15.6 W, from the rated output)
Contrôleur d'éclairage LED analogique 2 canaux, 0-24V, 1.25 A par canal
LS-CTL-0125
- Sortie 0~24 V
- Entrée AC100-240 V 50/60 Hz
$179.00
Livraison en 2-3 semaines
This 11.4 W light uses 76 % of one channel (about 15 W, from the rated output)
Contrôleur numérique, 16 ch, 350 W
LS-CTL-0420
- Canaux 16
- Sortie Tension constante 24 V
$1,579.00
Livraison en 2-3 semaines
This 11.4 W light uses 52 % of one channel (about 21.9 W, from the rated output)
Études d’application
Applications for this type of part
Real camera images from lighting and optics application tests, with the parts of each setup and why they were chosen.
Set up with the LS-LSC-0168, the same type of part
Pièces métalliques et usinage
Contraste des rayures sur un cylindre usiné
Une surface courbe nécessite un plan de couverture angulaire testé.Boîtier d'éclairage proposé (spéc.)440 × 50 × 117.13 mmExplorez l'étude
Set up with the LS-LSC-0233, the same type of part
Emballage, étiquettes et impression
Contraste de code-barres sous éclairages linéaires coaxiaux
Conserver la structure du code-barres avant de valider un résultat de lecture à courte exposition.Exposition source35 µs sur les quatre capturesExplorez l'étude
Avant l'achat
Questions about the LS-LSC-0017-L20
Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.
Which controller drives the LS-LSC-0017-L20?
Fit-tested for this 11.4 W light: LS-CTL-0508 (about 16.8 W per channel, about 32 % headroom), LS-CTL-0334 (about 16.2 W per channel, about 30 % headroom), LS-CTL-0330 (about 16.7 W per channel, about 32 % headroom) and LS-CTL-0357 (about 15.6 W per channel, about 27 % headroom).
What supply voltage and power does the LS-LSC-0017-L20 need?
Voltage: 24 VDC; Maximum input power constant on (W): 5.1 / 11.4 (by configuration).
Can the LS-LSC-0017-L20 be strobed?
Yes, its printed data covers pulsed use: Maximum overcurrent strobe frequency (Hz): 2000 (by configuration); Maximum overcurrent strobe latency (µs): 60 (by configuration).
What is the LS-LSC-0017-L20's IP rating?
Printed: IP rating: IP50.
What temperature range is the LS-LSC-0017-L20 rated for?
Printed: Operating temperature: 0 to 60 °C.
Autres modèles de la série Éclairage pour scan linéaire, fils volants, IP50 (LS-LSC-S03)
Voir tous les modèles 49How this model compares
- Compared with LS-LSC-0017-L21: length 901.2 mm here, 939.3 mm there.
- Length 901.2 mm; next size down 863.1 mm (LS-LSC-0017-L19), up 939.3 mm (LS-LSC-0017-L21), of 49 lengths from 63 to 2006 mm.
Swipe to see all columns
| Modèle | Longueur | Couleur | Prix | Disponibilité | Lien |
|---|---|---|---|---|---|
| LS-LSC-0017-L16 | 748.8 mm | White, Green, Red, UV, Blue | $2,139.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
| LS-LSC-0017-L17 | 786.9 mm | White, Green, Red, UV, Blue | $2,229.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
| LS-LSC-0017-L18 | 825 mm | White, Green, Red, Blue | $2,269.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
| LS-LSC-0017-L19 | 863.1 mm | White, Green, Red, Blue | $2,359.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
| LS-LSC-0017-L20This model | 901.2 mm | White, Green, Red, Blue | $2,439.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | |
| LS-LSC-0017-L21 | 939.3 mm | White, Green, Red, Blue | $2,479.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
| LS-LSC-0017-L22 | 977.4 mm | White, Green, Red, Blue | $2,559.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
| LS-LSC-0017-L23 | 1015 mm | White, Green, Red, Blue | $2,639.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
| LS-LSC-0017-L24 | 1054 mm | White, Green, Red, Blue | $2,719.00 Devis | Fabrication sur commande : expédié en environ 4-5 semaines | View |
