机器视觉镜头
120 mm, 16K, M58-mount 线扫镜头, 0.6x (LS-FFL-0316)
型号 LS-FFL-0316
- 焦距120 mm
- 放大倍率0.60x
- 接口M58
- 工作距离351 mm
- 分辨率16K5µm
2-3 周内发货
1.1 kg 运输重量
By placing an order you agree to our Terms of Service, Shipping Policy and Refund Policy. Ship and delivery dates are estimates and are not guaranteed.
批量定价，净30条款或正式采购报价？
lumaspecvision.com/zh-hans/products/lumaspec-ls-ffl-0316
LS-FFL-0316 sits in the upper half of the 10 magnifications in its series, with 0.60x magnification: a larger field than the 0.70x version, to see more of the part at once.
LS-FFL-0316: 工作距离 351 mm, 放大倍率 0.60x, 畸变 -0.14。
Tracked shipping 3 年质保 工程支持 Net 30 for approved accounts 安全结账 物流、保修、支持和付款详情
- 全球追踪物流Tracked UPS or DHL
- 至少 3 年保修涵盖材料和工艺缺陷
- 包含专业机器视觉支持来自我们的工程团队，包括持证专业工程师
- 批量折扣与 30 净价适用于已批准的商业账户；欢迎采购订单
- 由 Shopify 提供安全结算信用卡、PayPal、Shop Pay 或 Google Pay
90 天退货 未使用的商品，自交付之日起计算；美国境内免费退货标签；无重新入库费 退货政策
规格
通用
| 型号 | LS-FFL-0316 |
|---|---|
| 共轭距离（毫米） | 587 |
光学
| 焦距（mm） | 120 |
|---|---|
| 光圈 (F/#) | 4.0-16 |
| 放大倍率 (x) | 0.60 |
| 工作距离 (mm) | 351 |
| 畸变 (%) | -0.14 |
| 滤镜螺纹尺寸 | M48 * P0.75 |
传感器与成像
| 分辨率 (μm) | 16K5µm |
|---|
机械
| 接口 | M58\M72\M90\M95 |
|---|---|
| 运输重量（预估） | 1.10 kg |
图片显示本系列的代表性型号；具体规格请参阅该型号的参数。
工程数据
使用 LS-FFL-0316 时的视场
| 传感器幅面 | 0.6× |
|---|---|
| 2k × 7 µm14.34 mm | 23.9 mm |
| 4k × 7 µm28.67 mm | 47.8 mm |
| 8k × 5 µm40.96 mm | 68.3 mm |
| 8k × 7 µm57.34 mm | 95.6 mm |
| 16k × 3.5 µm57.34 mm | 95.6 mm |
视场 = 传感器尺寸 ÷ 放大倍率。传感器尺寸是每种光学格式的典型尺寸。
兼容部件
适配此部件
已通过配置器的兼容性规则进行检查：镜头接口、像圆、分辨率和光谱波段，以及相机上印制的电缆连接器。
完成设置
This part with the first fit-tested pick from each group below. Swap any of them for another card further down.
-
This part120 mm, 16K, M58-mount 线扫镜头, 0.6x (LS-FFL-0316)LS-FFL-0316
$1,679.00
-
适配此镜头的相机

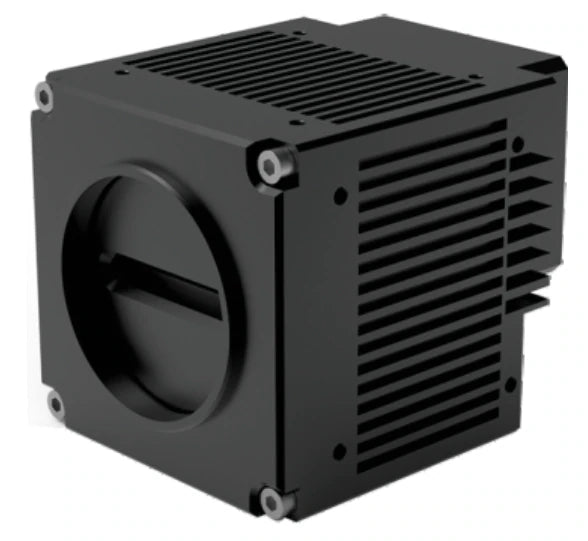

10 GigE 线阵相机, 256 级 TDI, 8K, 黑白 (LS-LCM-0112)
$1,439.00
设置总计 $3,118.00
已添加到您的报价列表中。
适配此镜头的相机
其 41 mm 传感器对角线使用了该镜头 82 mm 像圆的 50 %
应用案例
此类部件的应用
来自照明和光学应用测试的真实相机图像，包含每个设置中的部件及其选择原因。
使用 LS-FFL-1456 设置，同类型零件
电子产品和设备
USB 外壳的表面外观
在判定哪些表面线条为缺陷之前，控制反射。光源内光线LS-BAR-1347 · 白色探索研究
使用 LS-FFL-1542 设置，同类型零件
电子产品和设备
SWIR 下的重复晶圆特征
在推广光谱结果前，请先验证样品材料。建议光源外壳 (规格)117 × 117 × 23 mm探索研究
使用 LS-FFL-1454 设置，同类型零件
包装、标签和印刷
重复标签上的二维码
根据最小代码模块而非单页尺寸来选择视野内可容纳的标签数量。光源内光线LS-BAR-0512 · 白色探索研究
购买前
关于 LS-FFL-0316 的问题
根据该型号的印刷规格和我们的适配测试得出。计算数值表示“大约”。
Which cameras does the LS-FFL-0316 cover?
Its image circle (about 82 mm) covers these fit-tested cameras: LS-LCM-0112 (Full frame).
What field of view does the LS-FFL-0316 give?
About 95.6 mm wide on a 16k × 3.5 µm line sensor, at its 351 mm working distance (calculated: sensor size / 0.6x magnification).
What sensor size is the LS-FFL-0316 made for?
The image circle is 82 mm (printed for the series large image format Φ82 mm).
了解
本部件指南
为 LS-FFL-0316 选择的工程指南：如何选择、设置和获取更好的图像
16K 线扫镜头 120 mm 固定放大倍率（LS-FFL-S51） 系列的其他型号
查看该系列中所有的 10 型号型号对比
- Working distance 351 mm: 5 of the 10 lenses in the series are longer, 4 shorter (median 372 mm).
- Same 120 mm focal length as LS-FFL-0317 (323 mm WD) and LS-FFL-0315 (393 mm WD); this one: 351 mm WD.
- Compared with LS-FFL-0314: working distance 351 mm here, 413 mm there; conjugate distance 587 mm here, 635 mm there.
滑动查看所有列
| 型号 | 放大倍率 | 工作距离 | 价格 | 库存状况 | 链接 |
|---|---|---|---|---|---|
| LS-FFL-0312 | 0.35x | 505 mm | $1,679.00 | 2-3 周内发货 | View |
| LS-FFL-0313 | 0.42x | 444 mm | $1,679.00 | 2-3 周内发货 | View |
| LS-FFL-0314 | 0.46x | 413 mm | $1,679.00 | 2-3 周内发货 | View |
| LS-FFL-0315 | 0.50x | 393 mm | $1,679.00 | 2-3 周内发货 | View |
| LS-FFL-0316本型号 | 0.60x | 351 mm | $1,679.00 | 2-3 周内发货 | |
| LS-FFL-0317 | 0.70x | 323 mm | $1,679.00 | 2-3 周内发货 | View |
| LS-FFL-0318 | 0.80x | 301 mm | $1,679.00 | 2-3 周内发货 | View |
| LS-FFL-0319 | 0.90x | 283 mm | $1,679.00 | 2-3 周内发货 | View |
| LS-FFL-0320 | 1.00x | 270 mm | $1,679.00 | 2-3 周内发货 | View |
