1/1.8"용 바이-텔레센트릭 렌즈, B 변형, 0.066x, 작동 거리 288 mm, C-mount (LS-TCL-2532)
  • 1/1.8"용 바이-텔레센트릭 렌즈, B 변형, 0.066x, 작동 거리 288 mm, C-mount (LS-TCL-2532)
  • LS-TCL-2532 치수 (mm)

텔레센트릭 렌즈

1/1.8"용 바이-텔레센트릭 렌즈, B 변형, 0.066x, 작동 거리 288 mm, C-mount (LS-TCL-2532)

모델 LS-TCL-2532

  • 마운트C-mount
  • 센서1/1.8"
  • 작동 거리288±4 mm
  • ICX274/687 시야 (7.16x5.44 센서) (mm x mm)108.4x82.4 mm
$4,049.00

2-3 주 이내 배송

9.69 kg 배송 중량

대량 구매 가격, Net 30 조건 또는 구매를 위한 공식 견적이 필요하신가요?

lumaspecvision.com/ko/products/lumaspec-ls-tcl-2532

견적 요청

1/1.8"용 바이-텔레센트릭 렌즈, B 변형, 0.066x, 작동 거리 288 mm, C-mount (LS-TCL-2532)LS-TCL-2532

이메일로 가격, 납기 및 수량별 가격을 제공하며, 일반적으로 1영업일 이내에 제공됩니다.

전화번호, 배송일 또는 메모 추가 (선택 사항)

회원 계정 필요 없음. 1영업일 이내에 답변 드립니다.

1/1.8" 카메라용 LS-TCL-S74 시리즈 양방향 텔레센트릭 렌즈. 매우 높은 영상 품질을 갖춘 매트릭스 설계, 26에서 240 mm까지의 표준 FOV; 각 LS-TCL-S74 시리즈 렌즈에는 영상 품질 테스트 보고서가 포함되어 있습니다.

Tracked shipping 3-year warranty Engineer support Net 30 for approved accounts 안전 결제 Shipping, warranty, support and payment details
  • 전 세계 추적 배송UPS 또는 DHL 배송 추적
  • 최소 3년 보증재료 및 제작 공정의 결함을 포함합니다.
  • 전문 머신 비전 지원 포함우리 엔지니어링 팀에서 제공, 등록된 P.E. 포함.
  • 대량 할인 및 순 30승인된 기업 계정 대상; 주문서 환영
  • Shopify를 통한 안전한 결제카드, PayPal, Shop Pay 또는 Google Pay

90일 이내 반품 미사용 제품, 배송일 기준; 미국 내 무료 반품 라벨; 재입고 수수료 없음 Return policy

사양

일반

모델LS-TCL-2532
배율0.066x
FOV136 mm

광학

작동 거리 (mm)288±4
최적 조리개 (F/#)4.2
텔레센트릭성 일반 (최대) (도)0.1
왜곡 일반 (최대) (%)0.1
MTF30 (lp/mm)>186
피사체 심도 (mm)±16
ICX274/687 시야 (7.16x5.44 센서) (mm x mm)108.4x82.4
EV76C570 시야 (7.2x5.4 센서) (mm x mm)109.0x81.8

센서 및 이미징

센서 포맷1/1.8"
최대 센서 크기 (직경 mm)9.0

인터페이스 및 I/O

I/O 길이 (mm)670.6

기계적

마운트C
길이 (mm)365.1
무게 (kg)6.85

Engineering data

Field of view with the LS-TCL-2532

이미지 서클Ø 9 mmCovers sensors up to 1/1.8"
배율0.066×
작동 거리288 mm피사체 심도 ±16 mm
왜곡0.1 %
Total length365.1 mm
MTF> 186 lp/mmat 30 % contrast
무게6.85 kg
Field of view (width × height) by sensor format
센서 포맷0.066×
1/2.9"4.98 × 3.74 mm75.5 × 56.7 mm
1/2.5"5.76 × 4.29 mm87.3 × 65 mm
1/2"6.4 × 4.8 mm97 × 72.7 mm
1/1.8"7.07 × 5.3 mm107 × 80.3 mm

Field of view = sensor size ÷ magnification. Sensor sizes are typical for each optical format.

Compatible parts

이 부품과 호환

Checked with the configurator's fit rules: lens mount, image circle, resolution and spectral band, and the camera's printed connector for cables.

Build the full system with this part

Complete the setup

This part with the first fit-tested pick from each group below. Swap any of them for another card further down.

Set total $4,997.00

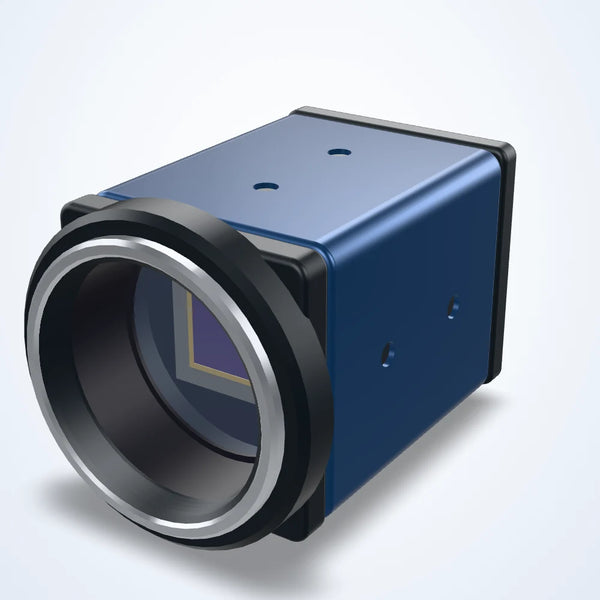

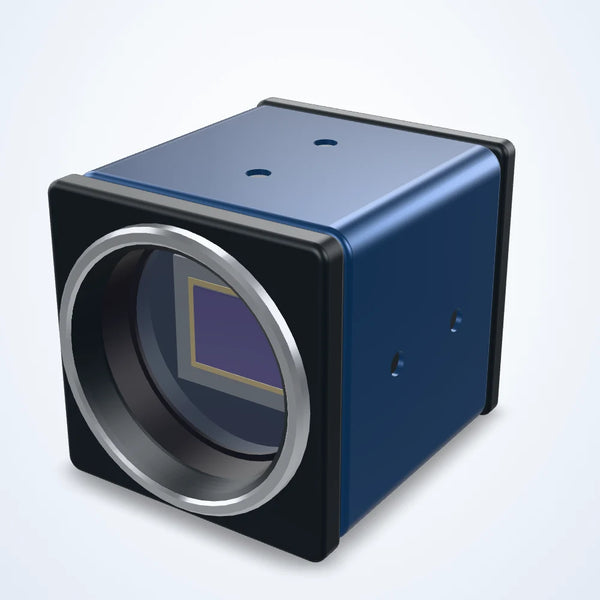

이 렌즈에 맞는 카메라

Its 9 mm sensor diagonal uses 100 % of this lens's 9 mm image circle

Its 8.9 mm sensor diagonal uses 99 % of this lens's 9 mm image circle

Its 8.8 mm sensor diagonal uses 98 % of this lens's 9 mm image circle

Its 8.8 mm sensor diagonal uses 98 % of this lens's 9 mm image circle

Its 9 mm sensor diagonal uses 100 % of this lens's 9 mm image circle

Its 8.9 mm sensor diagonal uses 99 % of this lens's 9 mm image circle

어댑터

For CS-mount cameras

Lights for this lens

172 x 170 mm 동축 광원

LS-CXL-0071

  • 색상 적색, 녹색, 청색, 백색, 적외선, 자외선
  • 발광 면적 172 x 170 mm

$989.00

2-3 주 이내 배송

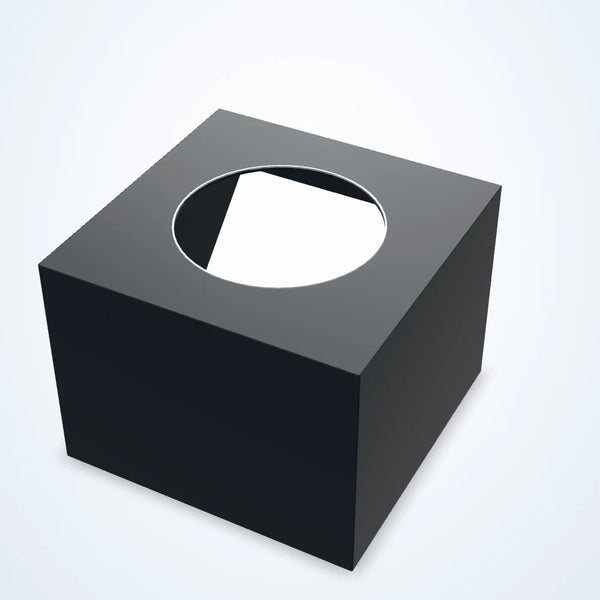

250 x 190 mm 동축 조명

LS-CXL-0175

  • 색상 적색, 청색, 백색, 녹색, 적외선, UV
  • 발광 면적 250 x 190 mm

부터 $900.00

3-4 주 이내 배송

구매 전

Questions about the LS-TCL-2532

Answered from this model's printed specifications and our fit tests. Calculated figures say “about”.

Which cameras does the LS-TCL-2532 cover?

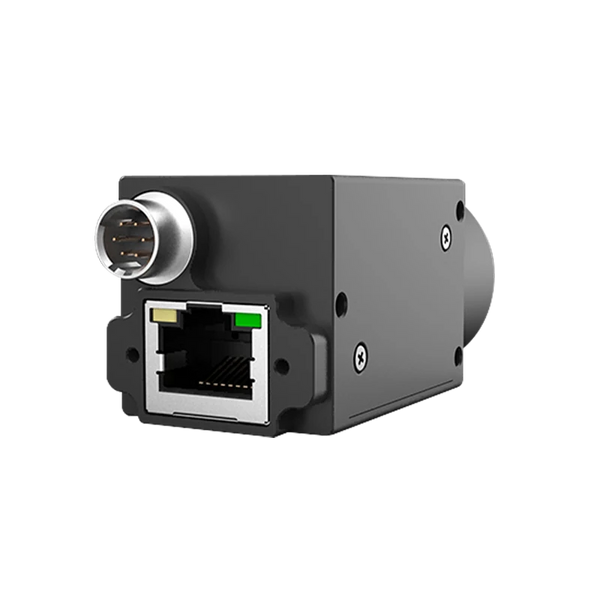

Its image circle (about 9 mm) covers these fit-tested cameras: LS-CMR-0397 (1/1.8", 1.9 MP), LS-CMR-0260 (1/1.8", 6.3 MP), LS-CMR-0030 (1/1.8", 3.1 MP) and LS-CMR-0414 (1/1.8", 8.3 MP).

What field of view does the LS-TCL-2532 give?

About 107 x 80.3 mm on a 1/1.8" sensor, at its 288 mm working distance (calculated: sensor size / 0.066x magnification).

Does the LS-TCL-2532 need an adapter for C-mount or CS-mount cameras?

Not on a C-mount camera: it is a C-mount lens. On a CS-mount camera, fit a 5 mm C-CS adapter ring such as LS-LXR-0266.

What sensor size is the LS-TCL-2532 made for?

Printed: Sensor format: 1/1.8"; Max sensor size (dia. mm): 9.0.

Which light suits the LS-TCL-2532?

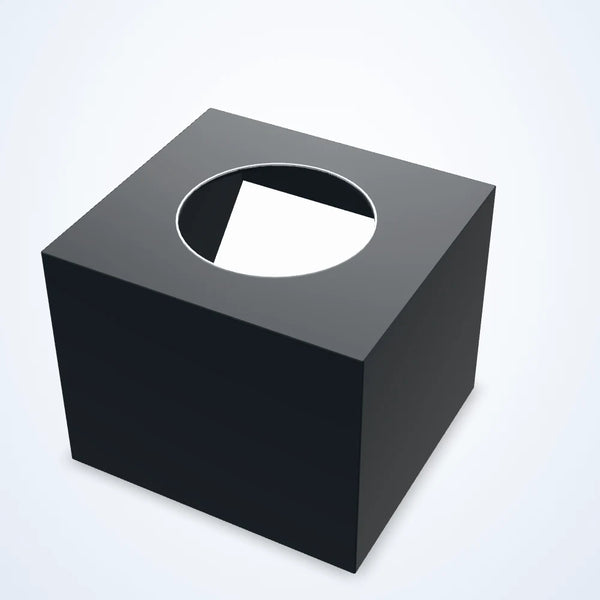

Collimated or coaxial lights whose printed beam covers its field of view: LS-CXL-0131, LS-CXL-0184, LS-CLM-0084 and LS-CXL-0174.

1/1.8" 카메라용 바이-텔레센트릭 렌즈 - B 변형 (LS-TCL-S74) 시리즈의 다른 모델

모든 15 모델 보기

How this model compares

  • Compared with LS-TCL-2533: working distance 288±4 mm here, 301±4 mm there; length 365.1 mm here, 326.4 mm there.
  • Total length 365.1 mm: 3rd longest of the 15 telecentric lenses in the series.
  • Object-to-image distance 670.6 mm; next down 644.9 mm (LS-TCL-2533), up 727.3 mm (LS-TCL-2534), of 15 object-to-image distances from 249.5 to 972.4 mm.
모델길이작동 거리Field of view with ICX274/687 (7.16x5.44 sensor) (mm x mm)가격재고 상황링크
LS-TCL-2528172.9 mm230±2 mm$2,659.00 2-3 주 이내 배송 View
LS-TCL-2527182.4 mm178±2 mm$2,459.00 2-3 주 이내 배송 View
LS-TCL-2529207.2 mm208±2 mm$2,879.00 2-3 주 이내 배송 View
LS-TCL-2531247.8 mm251±3 mm88.3 x 67.1 mm$3,419.00 2-3 주 이내 배송 View
LS-TCL-2530249.9 mm238±3 mm78.6 x 59.7 mm$3,139.00 2-3 주 이내 배송 View
LS-TCL-2533326.4 mm301±4 mm119.3 x 90.6 mm$4,359.00 2-3 주 이내 배송 View
LS-TCL-2532This model365.1 mm288±4 mm108.4 x 82.4 mm$4,049.00 2-3 주 이내 배송
LS-TCL-2534391.8 mm318±4 mm135.0 x 102.6 mm$4,819.00 2-3 주 이내 배송 View
LS-TCL-2535544.9 mm410±5 mm193.5 x 147.0 mm$6,659.00 견적 2-3 주 이내 배송 View
