2/3" カメラ用バイテレセントリックレンズ, 0.238x, WD 138 mm, C-mount (LS-TCL-2686)
  • 2/3" カメラ用バイテレセントリックレンズ, 0.238x, WD 138 mm, C-mount (LS-TCL-2686)
  • 寸法 (mm): LS-TCL-2686

テレセントリックレンズ

2/3" カメラ用バイテレセントリックレンズ, 0.238x, WD 138 mm, C-mount (LS-TCL-2686)

型番 LS-TCL-2686

  • 倍率0.238x
  • マウントC-mount
  • センサー2/3"
  • ワーキングディスタンス138±3
  • 視野48
$1,899.00

2-3 週間で発送

配送重量 0.8 kg

ボリューム価格、ネット30条件、または正式な見積もりをご希望ですか？

見積もりを依頼

2/3" カメラ用バイテレセントリックレンズ, 0.238x, WD 138 mm, C-mount (LS-TCL-2686)LS-TCL-2686

価格、納期、数量割引をメールで通常営業日1日以内に送付

電話番号、配送日、またはメモを追加（任意）

アカウント不要。営業日1日以内に返信いたします。

最大 2/3" (外径 11.4 mm) センサ用バイテレセントリックレンズシリーズ、C-Mount。モデルは視野 (外径 mm) で命名され、各モデルに倍率、ワーキングディスタンス、F/#、MTF30、被写界深度、歪曲収差 <0.1%、テレセントリック度 <0.1°を記載

  • 追跡可能な世界各国への配送UPSまたはDHLで追跡
  • 最低3年保証材料と工作上の欠陥をカバー
  • マシンビジョンの専門サポート付き当社のエンジニアリングチーム（登録技術者を含む）から
  • 数量割引とネット30承認済みのビジネスアカウント向け；注文書も歓迎します
  • 90日間返品可能未使用品、お届け日から起算。米国内は返品ラベル無料。再入庫手数料なし
  • Shopifyによる安全な決済カード、PayPal、Shop Pay、またはGoogle Pay

仕様

一般

型番LS-TCL-2686

光学

歪曲収差（最大 %）<0.1
テレセントリシティ（最大°）<0.1
倍率（x）0.238
対象物視野 (直径 mm)48
ワーキングディスタンス（mm）138±3
最適絞り（F/#）6.7
MTF30 (lp/mm)>130
被写界深度（mm）±7.7@F11
ICX625/655 (8.47x7.1センサー) での視野 (mm x mm)35.6x29.8
互換性のあるテレセントリックLED照明LS-CLM-0070

センサーとイメージング

最大センサーサイズ（径 mm）11.4(2/3")

インターフェースとI/O

I/O 長（mm）278±3

機械的

マウントC-Mount
長さ（mm）122.0
重量 (kg)0.5

Engineering data

Field of view with the LS-TCL-2686

Worked out from this lens's own magnification and image circle: the field it sees on each sensor format.

Image circleØ 11.4 mmCovers sensors up to 2/3"
Magnification0.238×
Working distance138 mmDepth of field ±7.7 mm @ F11
Distortion< 0.1 %
Total length122.0 mm
MTF> 130 lp/mmat 30 % contrast
Weight0.5 kg
Field of view (width × height) by sensor format
Sensor format0.238×
1/2.9"4.98 × 3.74 mm20.9 × 15.7 mm
1/2"6.4 × 4.8 mm26.9 × 20.2 mm
1/1.8"7.07 × 5.3 mm29.7 × 22.3 mm
2/3"8.45 × 7.07 mm35.5 × 29.7 mm

Field of view = sensor size ÷ magnification. Sensor sizes are typical for each optical format.

Compatible parts

Fits with this part

Checked with the configurator's fit rules: lens mount and sensor coverage, supply voltage, power per channel and connector.

Build the full system with this part

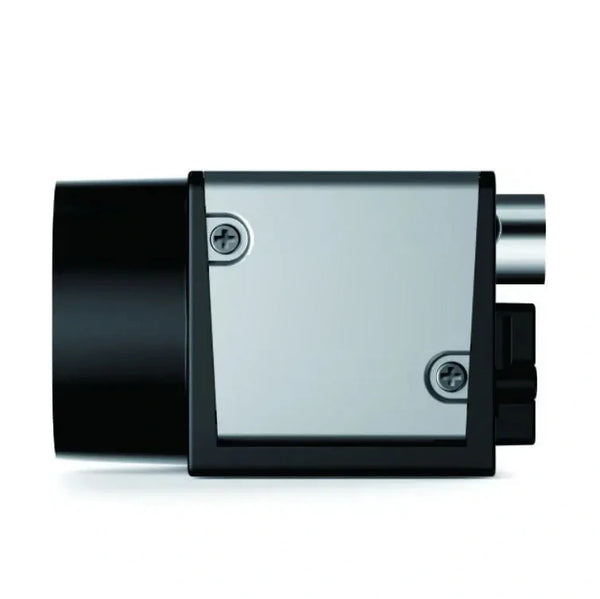

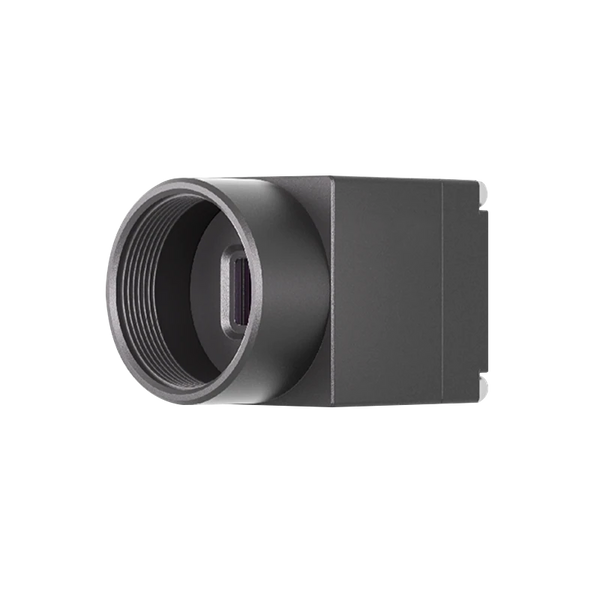

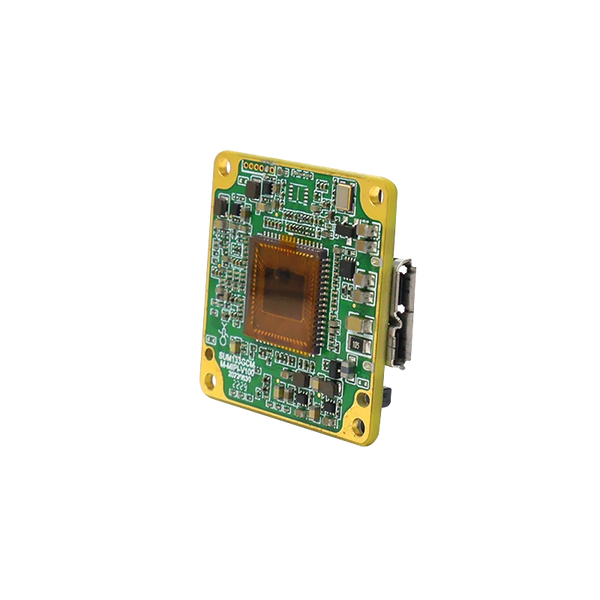

Cameras this lens fits

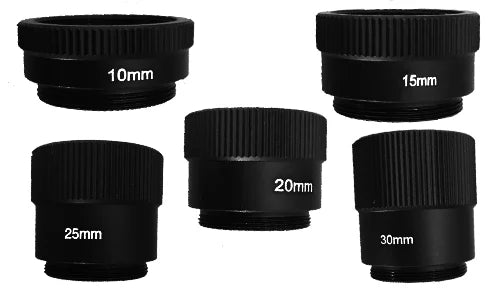

Adapters

For CS-mount cameras

2/3" カメラ用双方向テレセントリックレンズ (LS-TCL-S83)シリーズの他のモデル

すべての25モデルを表示
型番倍率ワーキングディスタンス視野価格在庫リンク
LS-TCL-2686This model0.238x138±348$1,899.00 2-3 週間で発送
LS-TCL-26780.438x73±126$1,399.00 2-3 週間で発送 View
LS-TCL-26790.409x72±220.7x17.3$1,449.00 2-3 週間で発送 View
LS-TCL-26800.317x110±236$1,629.00 2-3 週間で発送 View
LS-TCL-26810.293x111±228.9x24.2$1,679.00 2-3 週間で発送 View
LS-TCL-26820.271x118±342$1,769.00 2-3 週間で発送 View
LS-TCL-26830.252x119±233.6x28.1$1,809.00 2-3 週間で発送 View
LS-TCL-26840.238x128±348$1,899.00 2-3 週間で発送 View
LS-TCL-26850.221x128±238.3x32.1$1,949.00 2-3 週間で発送 View
LS-TCL-26870.190x138±244.5x37.2$2,139.00 2-3 週間で発送 View
LS-TCL-26880.166x187±251.0x42.7$2,319.00 2-3 週間で発送 View
LS-TCL-26890.165x159±251.3x43.0$2,329.00 2-3 週間で発送 View
LS-TCL-26900.147x178±257.2x47.9$2,579.00 2-3 週間で発送 View
LS-TCL-26920.132229 mm80mm$2,639.00 2-3 週間で発送 View
LS-TCL-26910.132x229±264.1x53.7$2,759.00 2-3 週間で発送 View
LS-TCL-26930.127x208±390$2,889.00 2-3 週間で発送 View
LS-TCL-26940.114x254±3100$3,079.00 2-3 週間で発送 View
LS-TCL-26950.095x251±389.1x74.7$3,509.00 2-3 週間で発送 View
LS-TCL-26960.095x280±5120$3,629.00 2-3 週間で発送 View
LS-TCL-26970.078x288±4108.5x91.0$4,169.00 2-3 週間で発送 View
LS-TCL-26980.071x301±4119.2x100.0$4,469.00 2-3 週間で発送 View
LS-TCL-26990.063x318±4134.4x112.6$4,959.00 2-3 週間で発送 View
LS-TCL-27000.060x330±5190$5,369.00 2-3 週間で発送 View
LS-TCL-27010.044x410±5192.5x161.3$6,859.00 2-3 週間で発送 View
LS-TCL-27020.038x465±6300$8,689.00 見積もり 2-3 週間で発送 View
